آی سی بازیابی زمان و تاریخ
GD16524
Integrated multi-rate and high-performance data recovery (CDR) device
کیفیت: ORIGINAL(distributor) پکیج: QFP-100
قیمت تک فروشی 9,359,280 ریال
قیمت عمده 8,737,488 ریال (10 به بالا)
قیمت ویژه 8,563,386 ریال (100 به بالا)
قیمت فوق العاده8,476,335 ریال (1000 به بالا)
 قیمت تک فروشی 12.95 تتر با تخفیف
7267.265.8665.18
|
توضیحات
GD16524 يک دستگاه يکپارچه چند نرخي و بازيابي داده (CDR) با کارايي بالا است که براي سيستم هاي ارتباطي نوري از جمله: u SDH STM-16 / 4 / 1 u SONET OC-48 / 12 / 3 u Gigabit Ethernet ويژگي هاي GD16524: تقويت کننده ورودي محدود کننده. u مدار تشخيص سطح اوج آنالوگ. مدار مانيتور ديجيتال از دست دادن سيگنال (LOS) با چهار تنظيمات آستانه قابل انتخاب. u خروجي زنگ هشدار باينري رقم متوالي يکسان. u 1:16 مولتي پلکسر. GD16524 را مي توان "در حال پرواز" به 2.488 گيگابيت بر ثانيه، 1.244 گيگابيت بر ثانيه، 622.08 مگابيت بر ثانيه و 155.52 مگابيت بر ثانيه تغيير داد. GD16524 همچنين تا 7% سربار را پشتيباني مي کند که امکان انتقال داده 2.66 گيگابيت بر ثانيه را فراهم مي کند. اين دستگاه همچنين داراي يک ورودي داده با سرعت بالا براي آزمايش‌هاي تشخيصي زنجيره‌اي است. CDR شامل تمام مدارهاي مورد نياز براي کسب مطمئن و قفل کردن فاز VCO به جريان داده ورودي است. حساسيت ورودي الکتريکي بهتر از 8 ميلي ولت (BER <10 -10) است. مطابق شکل 3 (تحمل لرزش، انتقال و توليد)، هنگام استفاده با فيلتر حلقه توصيه شده، دستگاه از تمام الزامات جيتر ITU-T و Bellcore IEEE فراتر مي رود. ساعت خروجي (2.488 گيگاهرتز هنگامي که ورودي داده STM-16 انتخاب شده است) در فقدان داده در محدوده تحمل 500 ppm فرکانس مرجع حفظ مي شود. مولتي پلکسر يکپارچه 1:16 با خروجي هاي LVPECL ديفرانسيل يک رابط ساده براي ASIC هاي سيستم فراهم مي کند. GD16524 در بسته بندي 100 پين TQFP (14 × 14 ميلي متر) با راب گرما در سطح زيرين موجود است.
Description
The GD16524 is a high performance
monolithic integrated multi-rate Clock
and Data Recovery (CDR) device appli-
cable for optical communication systems
including:
u SDH STM-16 / 4 / 1
u SONET OC-48 / 12 / 3
u Gigabit Ethernet
The GD16524 features:
u Limiting input amplifier.
u Analogue peak level detection circuit.
u Digital Loss Of Signal (LOS) monitor
circuit with four selectable threshold
settings.
u Consecutive Identical Binary Digit
alarm output.
u 1:16 de-multiplexer.
GD16524 can be switched “on-the-fly” to
and from 2.488 Gbit/s, 1.244 Gbit/s,
622.08 Mbit/s, and 155.52 Mbit/s.
GD16524 also supports up to 7% over-
head, allowing for 2.66 Gbit/s data
transfer.
The device also features an additional
high-speed data input for serial loop-back
diagnostic tests.
The CDR contains all circuits needed for
reliable acquisition and lock of the VCO
phase to the incoming data-stream.
The electrical input sensitivity is better
than 8 mV (BER <10 -10
).
The device exceeds all ITU-T and
Bellcore IEEE jitter requirements when
used with the recommended loop filter,
according to Figure 3 (jitter tolerance,
-transfer and -generation).
The output clock (2.488 GHz when
STM-16 data input is selected) is main-
tained within 500 ppm tolerance of the
reference frequency in the absence of
data.
The integrated 1:16 de-multiplexer with
differential LVPECL outputs provides a
simple interface to system ASICs.

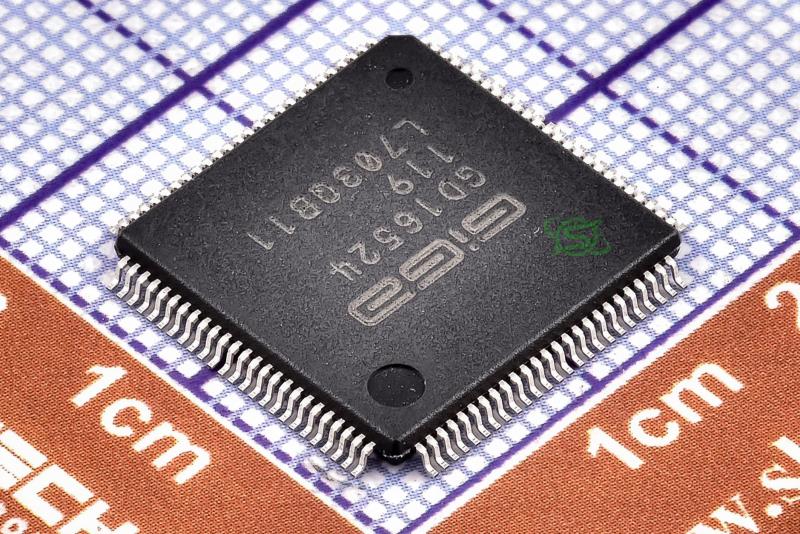

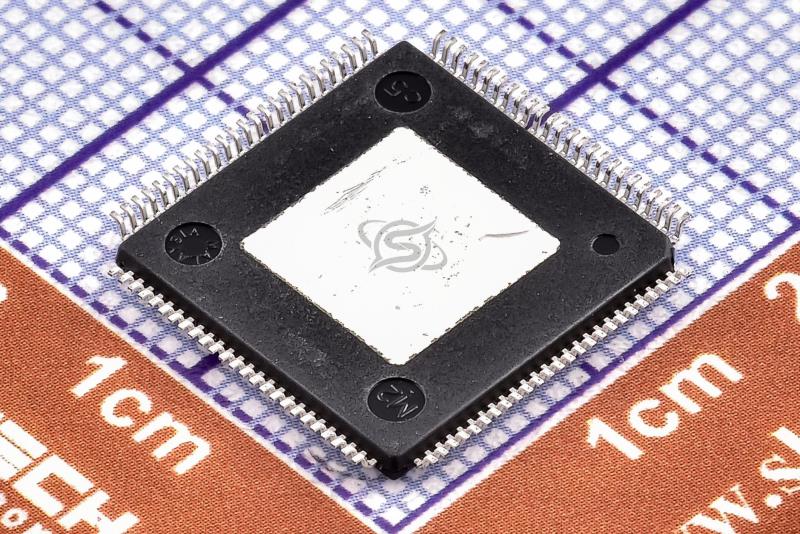

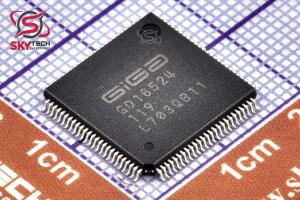

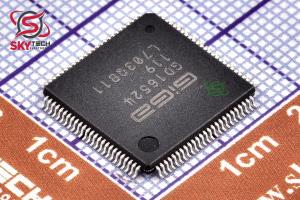

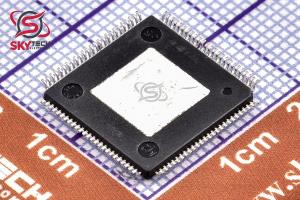

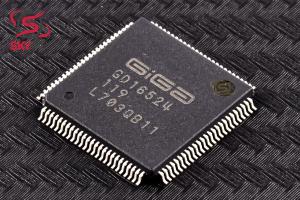

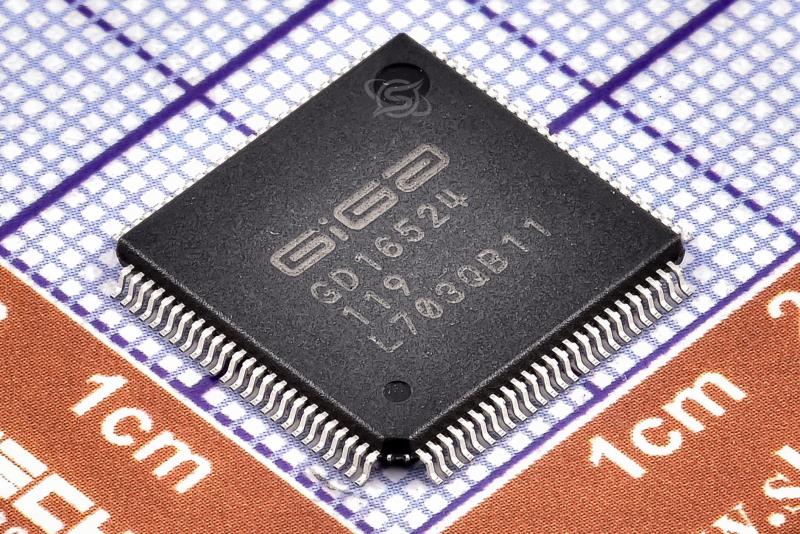

The GD16524 is available in a 100 pin
TQFP package (14 × 14 mm) with heat
slug on bottom surface.
|
