توضیحات

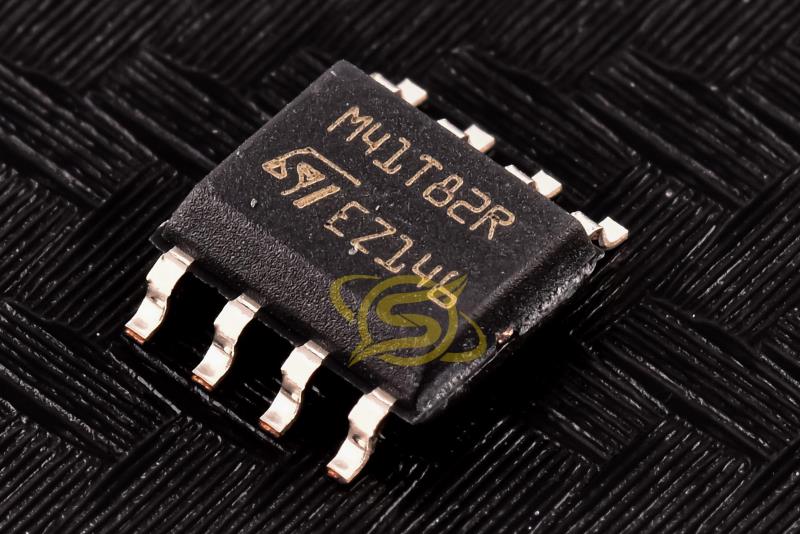

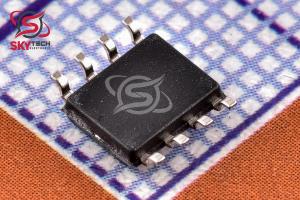

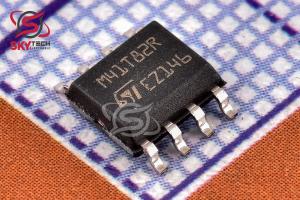

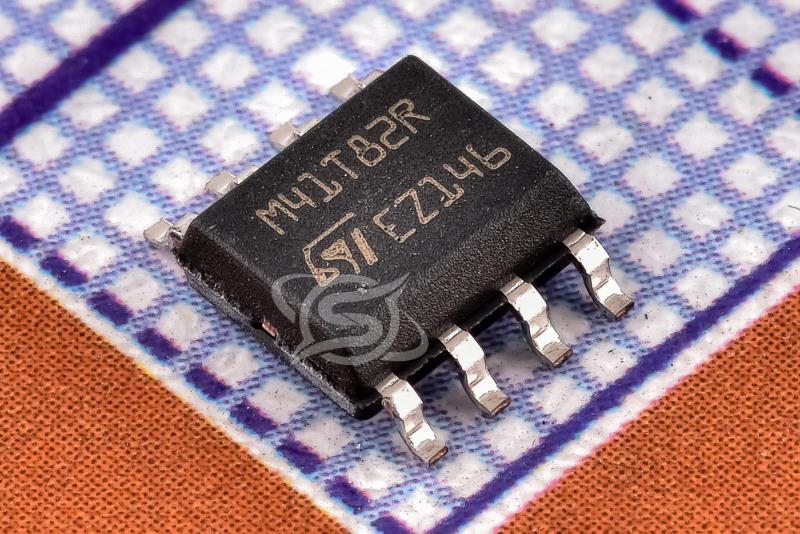

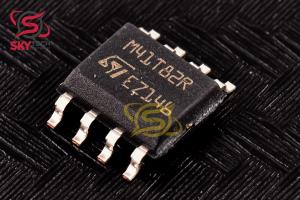

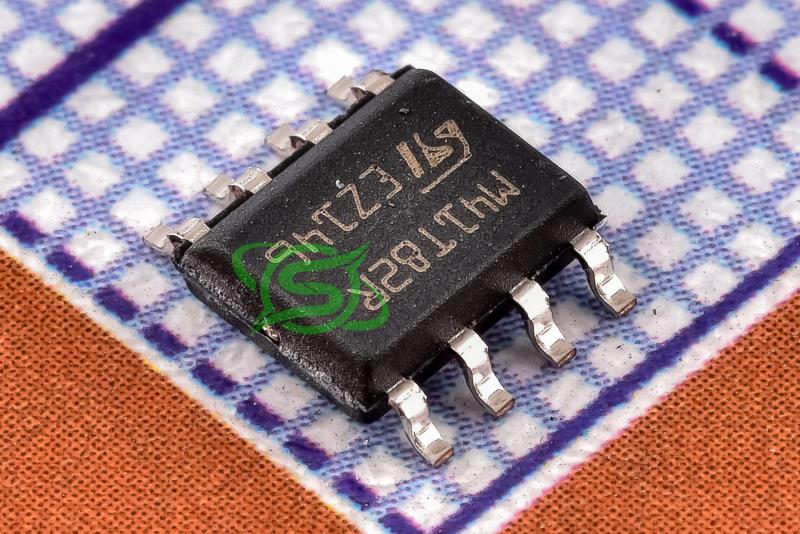

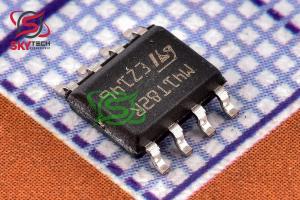

M41T8x، ساعت‌هاي بي‌درنگ سريال I2C (RTC) با يک نوسانگر داخلي 32.768 کيلوهرتز هستند (کنترل کريستالي خارجي براي بسته‌هاي QFN16 و SO8، کريستال تعبيه‌شده براي بسته SOX18). هشت بايت از نقشه ثبت براي عملکرد ساعت/تقويم استفاده مي شود و در قالب اعشاري با کد باينري (BCD) پيکربندي شده است.
17 بايت اضافي از نقشه ثبت وضعيت/کنترل دو آلارم، داگ، شمارنده 8 بيتي و توابع موج مربعي را فراهم مي کند. هفت بايت اضافي به عنوان SRAM کاربر در دسترس است. آدرس ها و داده ها به صورت سريالي از طريق يک رابط I2C دو خطي و دو طرفه منتقل مي شوند.
ثبت آدرس داخلي پس از هر بايت داده WRITE يا READ به طور خودکار افزايش مي يابد. M41T8x داراي يک مدار حسگر برق داخلي است که قطعي برق را تشخيص مي‌دهد و در صورت قطع برق به طور خودکار به منبع باتري سوئيچ مي‌کند.
انرژي مورد نياز براي حفظ عملکرد ساعت را مي توان با يک باتري دکمه اي ليتيومي کوچک در هنگام قطع برق تامين کرد. عملکردهاي در دسترس کاربر عبارتند از: ساعت/تقويم غيرفرار، ساعت/تقويم روز، دو وقفه زنگ هشدار، تايمر نگهبان، شمارنده 8 بيتي قابل برنامه ريزي و خروجي موج مربعي. هشت مکان آدرس ساعت شامل قرن، سال، ماه، تاريخ، روز، ساعت، دقيقه، ثانيه، و دهم/صدم ثانيه در قالب 24 ساعته BCD است.
Description
The M41T8x are low-power serial I2C real-time clocks (RTCs) with a built-in 32.768 kHz oscillator (external crystal-controlled for the QFN16 and SO8 packages, embedded crystal for the SOX18 package). Eight bytes of the register map are used for the clock/calendar function and are configured in binary-coded decimal (BCD) format.
An additional 17 bytes of the register map provide status/control of the two alarms, watchdog, 8-bit counter, and square wave functions. An additional seven bytes are made available as user SRAM. Addresses and data are transferred serially via a two-line, bidirectional I2C interface.
The built-in address register is incremented automatically after each WRITE or READ data byte. The M41T8x has a built-in power sense circuit which detects power failures and automatically switches to the battery supply when a power failure occurs.
The energy needed to sustain the clock operations can be supplied by a small lithium button battery when a power failure occurs. Functions available to the user include a non-volatile, time-of-day clock/calendar, two alarm interrupts, watchdog timer, programmable 8-bit counter, and square wave outputs. The eight clock address locations contain the century, year, month, date, day, hour, minute, second, and tenths/hundredths of a second in 24-hour BCD format.
|
