تراشه تایمر

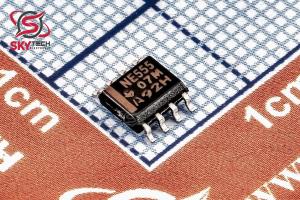

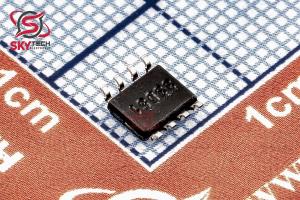

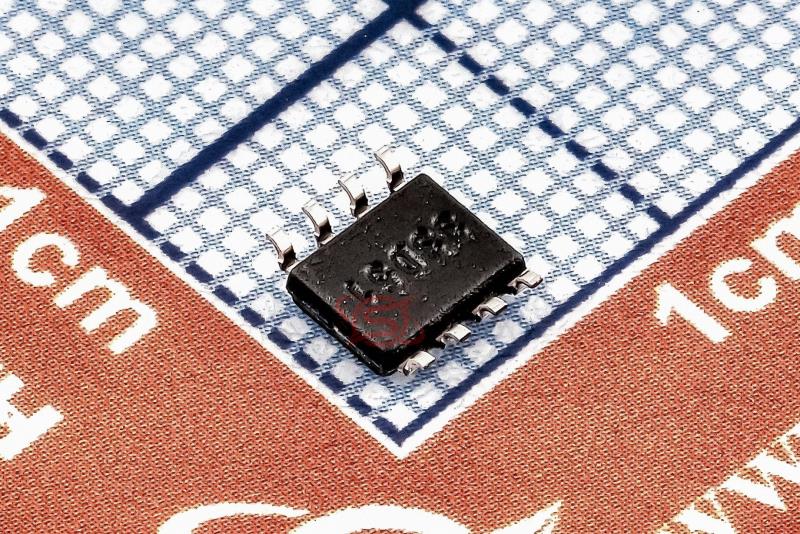

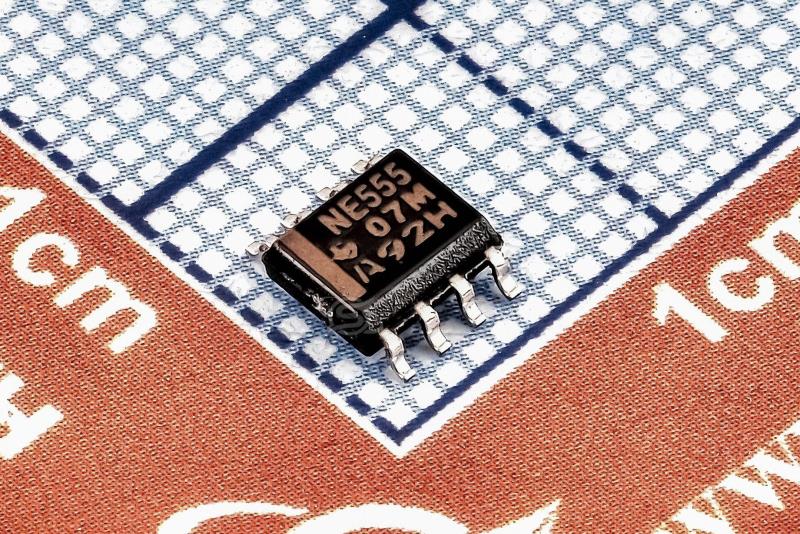

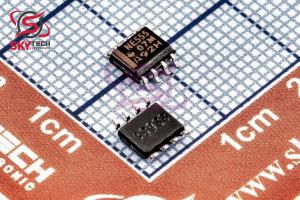

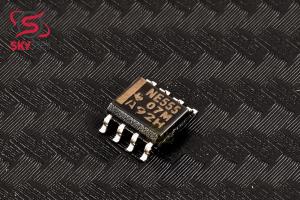

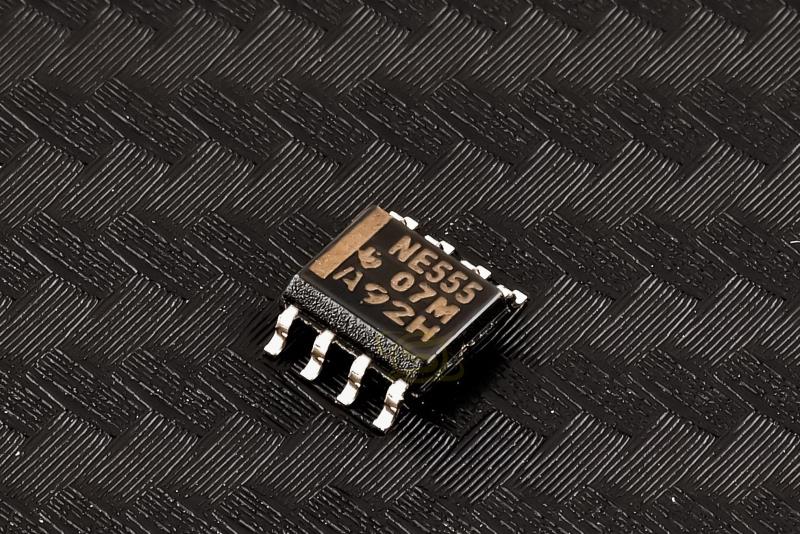

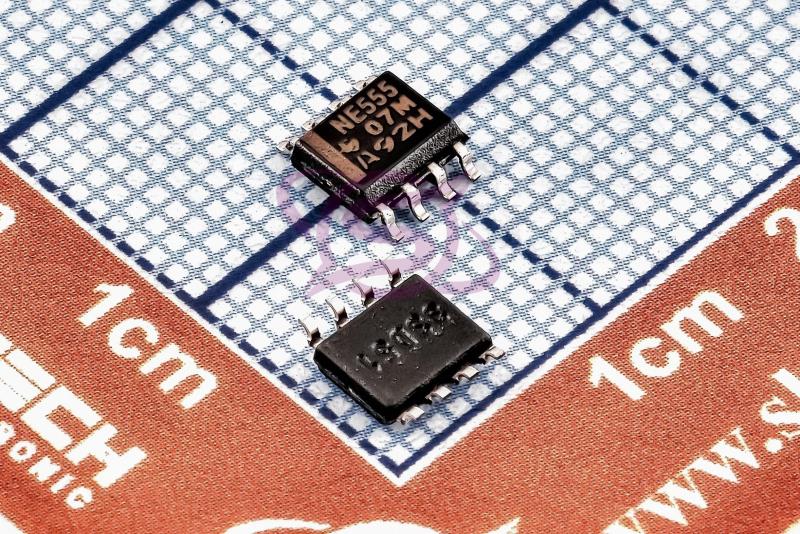

NE555DR
Precision Timers
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 77,370 ریال
قیمت عمده 64,416 ریال (10 به بالا)
قیمت ویژه 63,380 ریال (100 به بالا)
قیمت فوق العاده62,862 ریال (1000 به بالا)
 قیمت تک فروشی 0.106 تتر با تخفیف
0.50.40.390.39
|
توضیحات
اين دستگاه ها مدارهاي زمان بندي دقيقي هستند که قادر به توليد تأخير يا نوسان دقيق زماني هستند. در حالت تاخير زماني يا حالت تک پايدار، بازه زماني توسط يک مقاومت خارجي و شبکه خازن کنترل مي شود. در حالت عملکرد a-stable، فرکانس و چرخه وظيفه را مي توان به طور مستقل با دو مقاومت خارجي و يک خازن خارجي کنترل کرد.
سطح آستانه وتريگر معمولاً به ترتيب دو سوم و يک سوم Vcc هستند. اين سطوح را مي توان با استفاده از ترمينال ولتاژ کنترل تغيير داد.
هنگامي که ورودي تريگر به زير سطح تريگر مي‌رسد، فليپ فلاپ تنظيم مي‌شود و خروجي بالا مي‌رود. اگر ورودي تريگر بالاتر از سطح تريگر و ورودي آستانه بالاتر از سطح آستانه باشد، فليپ فلاپ تنظيم مجدد مي شود و خروجي پايين است. ورودي تنظيم مجدد (RESET) مي تواند همه ورودي هاي ديگر را لغو کند و مي تواند براي شروع يک چرخه زمان بندي جديد استفاده شود.
Description
These devices are precision timing circuits capable of producing accurate time delays or oscillation. In the time-delay or mono-stable mode of operation, the timed interval is controlled by a single external resistor and capacitor network. In the a-stable mode of operation, the frequency and duty cycle can be controlled independently with two external resistors and a single external capacitor.
The threshold and trigger levels normally are two- thirds and one-third, respectively, of Vcc. These levels can be altered by use of the control-voltage terminal. When the trigger input falls below the trigger level, the flip-flop is set, and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip- flop is reset and the output is low. The reset (RESET) input can override all other inputs and can be used to initiate a new timing cycle.
|
