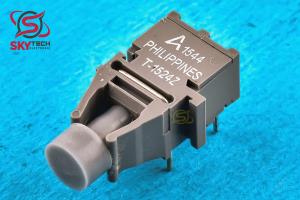

فرستنده فیبر نوری
HFBR-1524Z
Versatile Link Fiber-Optic Connection
کیفیت: ORIGINAL(distributor) پکیج:
قیمت تک فروشی 7,660,127 ریال
قیمت عمده 7,299,487 ریال (10 به بالا)
قیمت ویژه 7,155,231 ریال (100 به بالا)
قیمت فوق العاده7,083,104 ریال (1000 به بالا)
 قیمت تک فروشی 10.282 تتر با تخفیف
58.4655.6854.5754.01
|
توضیحات
سري Versatile Link يک خانواده کامل از اجزاي پيوند فيبر نوري براي کاربردهايي است که نياز به راه حل کم هزينه دارند. سري HFBR-0500Z شامل فرستنده ها، گيرنده ها، کانکتورها و کابل هايي است که براي طراحي آسان مشخص شده اند. اين سري از قطعات براي حل مشکلات عايق/عايق ولتاژ، ايمني EMI/RFI يا امنيت داده ايده آل است. طراحي لينک نوري توسط گيرنده هاي سازگار با منطق و مشخصات کامل براي هر جزء ساده شده است. پارامترهاي کليدي نوري و الکتريکي پيوندهاي پيکربندي شده با خانواده HFBR-0500Z به طور کامل از 0 تا 70 درجه سانتي گراد تضمين شده است. طيف گسترده‌اي از پيکربندي‌ها و اتصالات بسته راه‌حل‌هاي مکانيکي متعددي را براي برآورده کردن نيازهاي برنامه در اختيار طراح قرار مي‌دهد. اجزاي فرستنده و گيرنده براي استفاده در فرآيندهاي مونتاژ با حجم بالا/کم هزينه مانند درج خودکار و لحيم کاري موجي طراحي شده اند. فرستنده ها داراي يک LED 660 نانومتري هستند. گيرنده ها شامل يک گيرنده آي سي ديجيتال يکپارچه متصل به DC با ترانزيستور خروجي Schottky با کلکتور باز است. يک مقاومت کششي داخلي براي استفاده در گيرنده هاي HFBR-25X1Z/2Z/4Z موجود است. يک محافظ در آي سي گيرنده ادغام شده است تا ايمني بيشتري نسبت به نويز ايجاد کند. اپتيک داخلي براي استفاده با فيبر نوري پليمري با قطر 1 ميلي متر بهينه شده است. مشخصات لينک همه کاره شامل تمام تلفات رابط اتصال است. بنابراين، محاسبات نوري براي برنامه هاي کاربردي پيوند رايج ساده شده است.
Description
The Versatile Link series is a complete family of fiber-optic
link components for applications that require a low-cost
solution. The HFBR-0500Z series includes transmitters,
receivers, connectors, and cables specified for easy design.
This series of components is ideal for solving problems with
voltage isolation/insulation, EMI/RFI immunity, or data
security. The optical link design is simplified by the logiccompatible receivers and complete specifications for each
component. The key optical and electrical parameters of
links configured with the HFBR-0500Z family are fully
guaranteed from 0° to 70°C.
A wide variety of package configurations and connectors
provide the designer with numerous mechanical solutions to
meet application requirements. The transmitter and receiver
components have been designed for use in high-volume/
low-cost assembly processes such as auto-insertion and
wave soldering.
Transmitters incorporate a 660-nm LED. Receivers include
a monolithic DC-coupled, digital IC receiver with an open
collector Schottky output transistor. An internal pull-up
resistor is available for use in the HFBR-25X1Z/2Z/4Z
receivers. A shield has been integrated into the receiver IC
to provide additional, localized noise immunity.
Internal optics have been optimized for use with 1-mm
diameter polymer optical fiber. Versatile Link specifications
incorporate all connector interface losses. Therefore, optical
calculations for common link applications are simplified.
|
