کانکتور آنتن 50 اهم

BU-1420701801

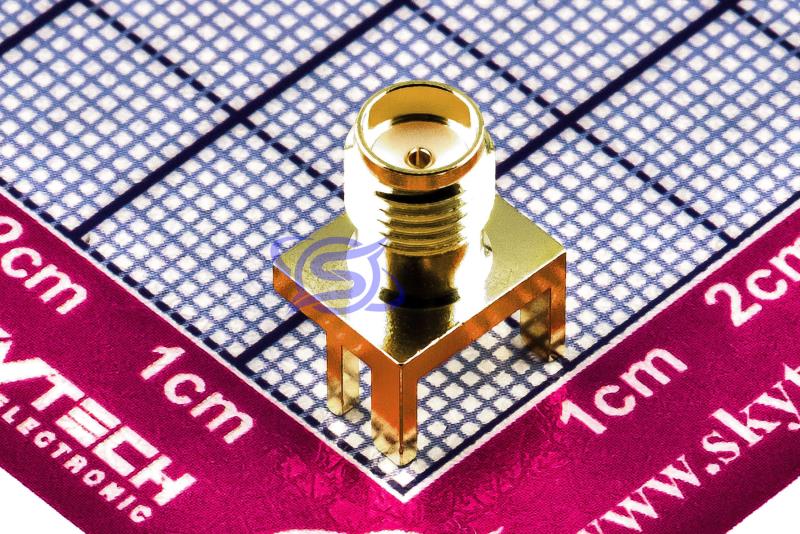

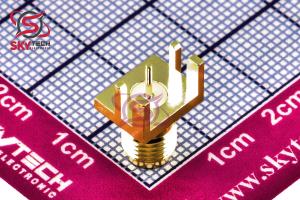

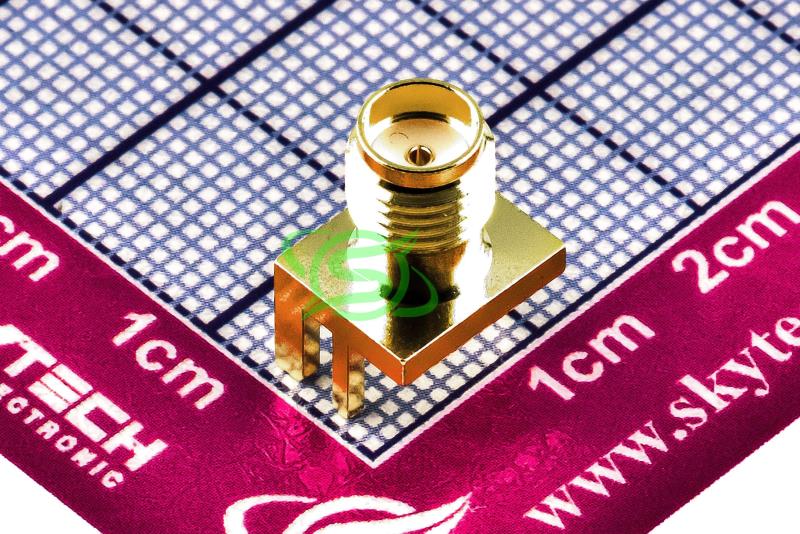

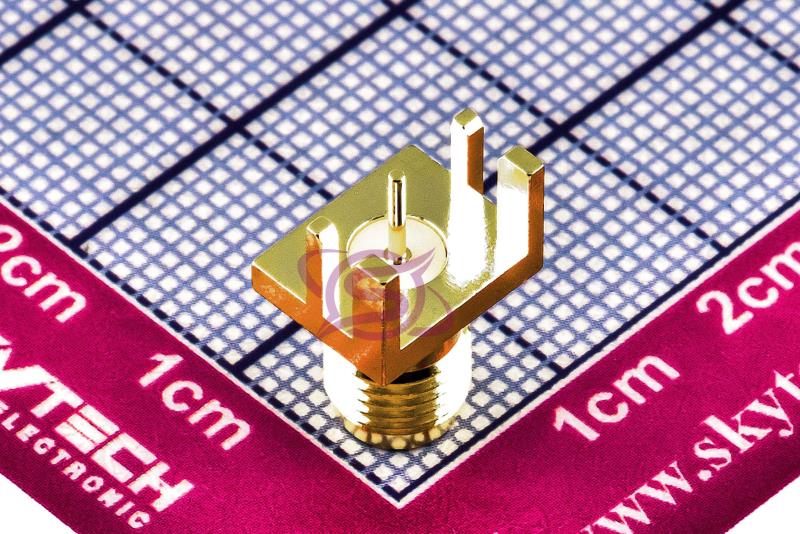

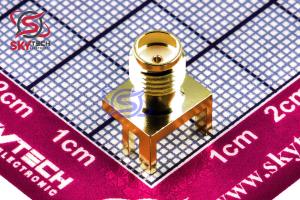

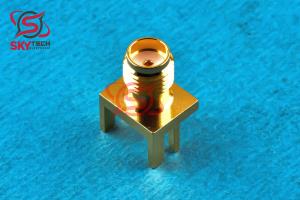

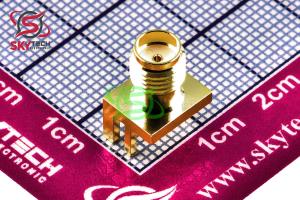

50Ohms 18GHz Low Loss PCB Edge Mount SMA Jack with Round Contact

کیفیت: ORIGINAL(distributor)       پکیج: CONNECTOR

قیمت تک فروشی  4,604,936  ریال

قیمت عمده  4,388,720  ریال (10 به بالا)

قیمت ویژه  4,302,234  ریال (100 به بالا)

قیمت فوق العاده4,258,990  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.386  تتر با تخفیف

24.9523.7623.2823.05


تعداد موجودی در انبار : 10 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

BU-1420701801 يک کانکتور SMA (SubMiniature version A) است که توسط شرکت Mueller Electric ساخته شده است. اين کانکتور از نوع مادگي (جک) بوده و براي نصب بر روي لبه‌ي برد مدار چاپي (PCB) طراحي شده است.

مشخصات فني:
نوع کانکتور: SMA (مادگي)
نحوه نصب: لبه‌ي برد مدار چاپي (PCB Edge Mount)
جنس بدنه: برنج با روکش طلا
جنس پين: مس بريليم با روکش طلا
جنس عايق: تفلون
مقاومت: 50 اهم
محدوده فرکانس: DC تا 18 گيگاهرتز
VSWR: 1.35 در 10 گيگاهرتز (با کابل LMR-100)
ولتاژ کاري: 335 ولت RMS حداکثر
ولتاژ تحمل: 1000 ولت RMS
مقاومت تماس: 3.0 ميلي اهم
افت درج: 0.18 دسي‌بل حداکثر
دماي کاري: -65 تا 150 درجه سانتي‌گراد

کاربردها:
اين کانکتور به طور گسترده در موارد زير استفاده مي‌شود:
اتصال آنتن: به عنوان مثال در دستگاه‌هاي بي‌سيم، مودم‌ها و روترها
اتصال کابل‌هاي RF: در تجهيزات مخابراتي و راديويي
اتصال ماژول‌هاي RF: در بردهاي الکترونيکي و دستگاه‌هاي مختلف

مزايا:
کيفيت ساخت بالا: استفاده از مواد با کيفيت و پوشش طلا براي افزايش دوام و پايداري
عملکرد فرکانس بالا: مناسب براي کاربردهاي RF تا 18 گيگاهرتز
مقاومت 50 اهم: تطابق با استاندارد رايج در سيستم‌هاي RF
نصب آسان: طراحي شده براي نصب آسان بر روي لبه‌ي برد مدار چاپي



Description

The BU-1420701801 is a SMA (SubMiniature version A) connector manufactured by Mueller Electric. It is a female connector (jack) designed for mounting on the edge of a printed circuit board (PCB).

Technical specifications:
Connector type: SMA (female)
Mounting method: PCB Edge Mount
Body material: Gold-plated brass
Pin material: Gold-plated beryllium copper
Insulator material: Teflon
Resistance: 50 ohms
Frequency range: DC to 18 GHz
VSWR: 1.35 at 10 GHz (with LMR-100 cable)
Working voltage: 335 V RMS maximum
Withstand voltage: 1000 V RMS
Contact resistance: 3.0 milliohms
Insertion loss: 0.18 dB maximum
Working temperature: -65 to 150 ° C
Applications:
This connector is widely used in the following:
Antenna connection: For example, in wireless devices, modems and routers
RF cable connection: In telecommunications and radio equipment
Connection of modules RF: In electronic boards and various devices

Benefits:
High build quality: Uses quality materials and gold plating for increased durability and stability
High frequency performance: Suitable for RF applications up to 18 GHz
50 ohm resistance: Meets the common standard in RF systems
Easy installation: Designed for easy installation on the edge of a printed circuit board
