IGBT

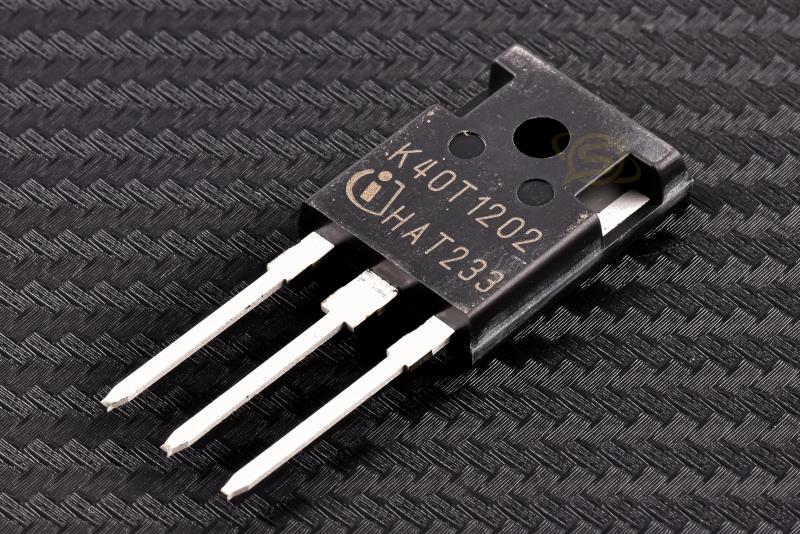

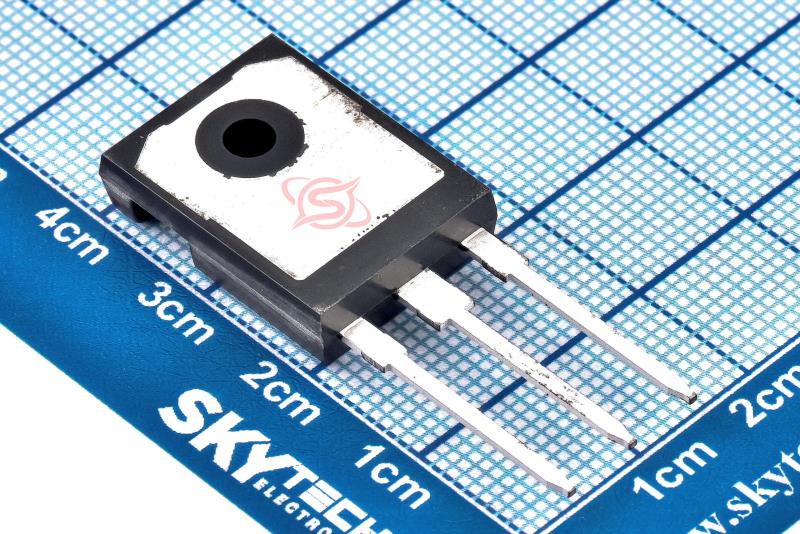

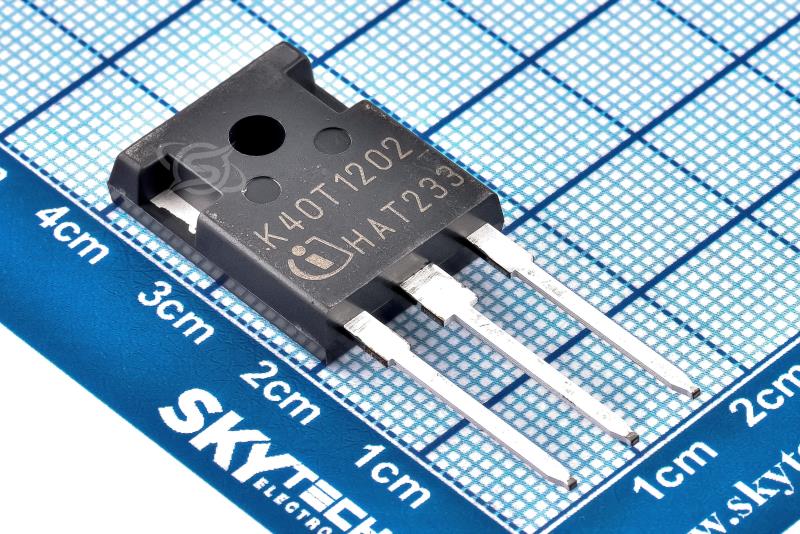

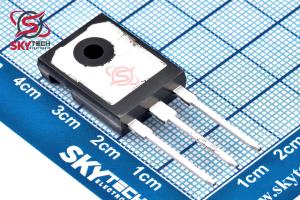

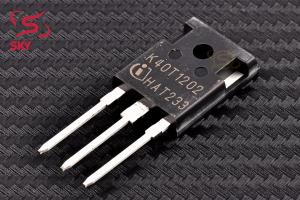

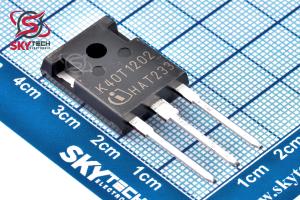

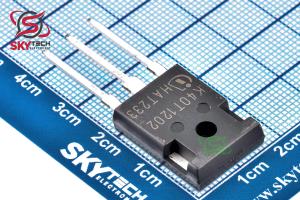

IKW40N120T2

1200V 40A IGBT TRENCHSTOP with soft, fast recovery anti-parallel Emitter Controlled Diode

کیفیت: ORIGINAL(distributor)       پکیج: PG-TO-247-3

قیمت تک فروشی  2,664,203  ریال

قیمت عمده  2,544,378  ریال (10 به بالا)

قیمت ویژه  2,496,448  ریال (100 به بالا)

قیمت فوق العاده2,472,483  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.675  تتر با تخفیف

19.4318.518.1317.95


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج PG-TO-247-3
نوع محصول IGBT
حداکثر دماي کاري +175     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
حداکثر توان مصرفي 480     وات
مجموع شارژ کامل Qg 192     نانو کولن
ظرفيت خازني خروجي Coss 230     پيکو فاراد
ظرفيت خازني ورودي Ciss 2360     پيکو فاراد
ظرفيت خازني انتقال معکوس Crss 125     پيکو فاراد
IGBT RISE TIME 28     نانو ثانيه
IGBT FALL TIME 94     نانو ثانيه
(td(ON 33     نانو ثانيه
(td(OFF 314     نانو ثانيه
ولتاژ VCEO 2.2     ولت
سازنده Infineon
حداکثر ولتاژ گيت اميتر 20     ولت



توضیحات

IGBT ترکيبي از دو ترانزيستور BJT و ماسفت است. IGBT از ديد ورودي، يک ماسفت، و از ديد خروجي يک BJT است. BJT و ماسفت داراي خصوصياتي هستند که از نقطه نظرهايي يکديگر را تکميل مي‌کنند. BJTها در حالت روشن (وصل) داراي تلفات هدايتي کمتري هستند، درحاليکه زمان سوئيچينگ آن‌ها به خصوص هنگام خاموش شدن طولاني‌تر است. ماسفت‌ها قادرند که به مراتب سريعتر قطع و وصل شوند، بنابراين تلفات هدايت آن‌ها بيشتر است. IGBT ترانزيستوري است که مزاياي BJT و ماسفت را باهم دارد؛ مانند امپدانس ورودي بالا (مانند ماسفت) افت ولتاژ و تلفات کم (مانند BJT) ولتاژ حالت روشن (وصل) کم (مانند BJT) نام پايه‌هاي IGBT هم از نام پايه‌هاي BJT و ماسفت گرفته شده‌است؛ گِيت از ماسفت، و کلکتور و اميتر هم از BJT. مهم‌ترين و تقريباً تنها کارايي IGBT، سوييچينگ جريان‌هاي بالا است.



Description

IGBT is a combination of BJT and MOSFET transistors. The IGBT is a MOSFET from the input point of view, and a BJT from the output point of view. BJT and MOSFET have characteristics that complement each other from some points of view. BJTs have lower conduction losses in the on (connected) state, while their switching times are longer, especially when turned off. MOSFETs are able to switch on and off much faster, so their conduction losses are higher. IGBT is a transistor that has the advantages of BJT and MOSFET. such as high input impedance (such as MOSFET), low voltage drop and losses (such as BJT), low on-state voltage (such as BJT), and the names of IGBT bases are derived from the names of BJT and MOSFET bases; Gate from MOSFET, and collector and emitter from BJT. The most important and almost the only function of IGBT is switching high currents.
