کنترل کننده PFC

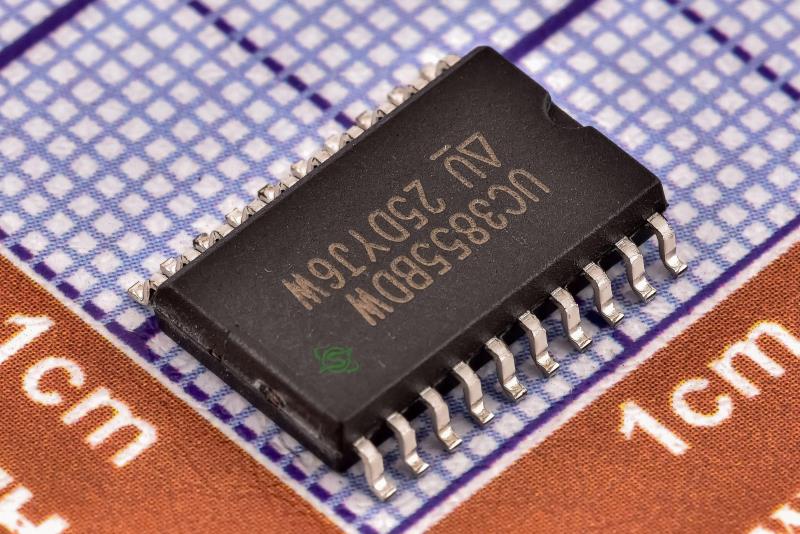

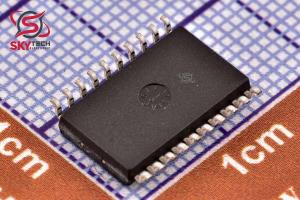

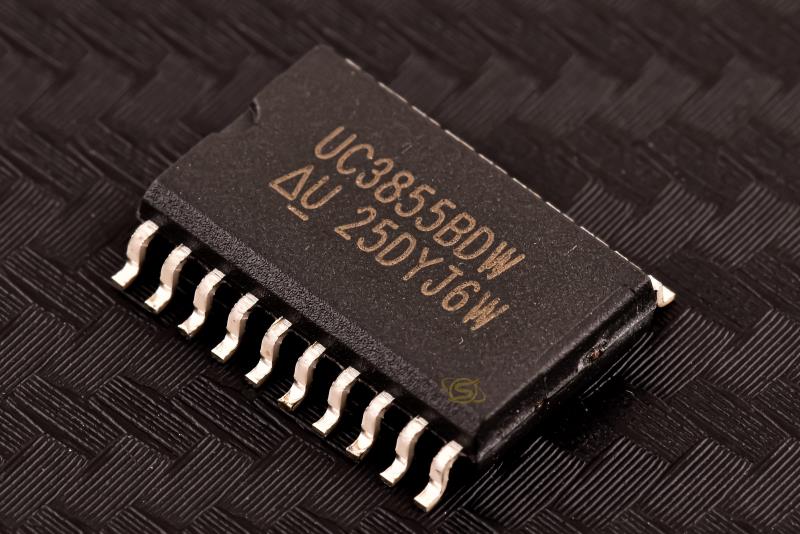

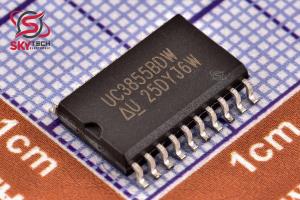

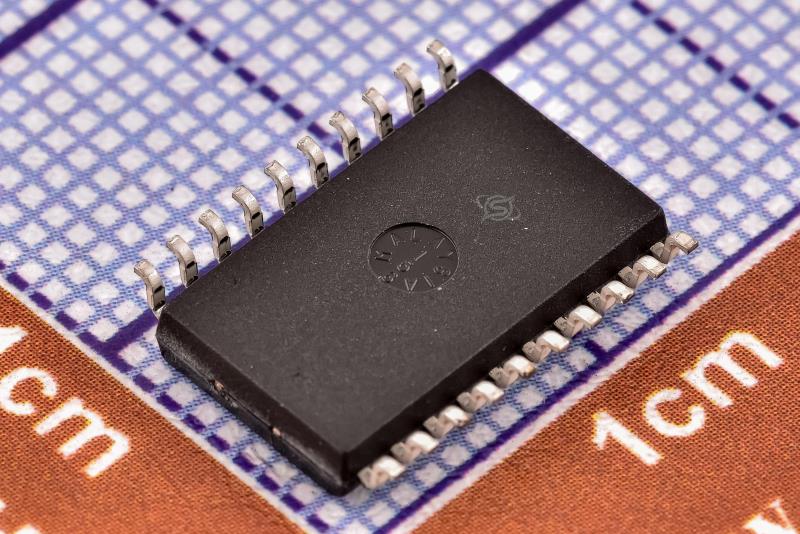

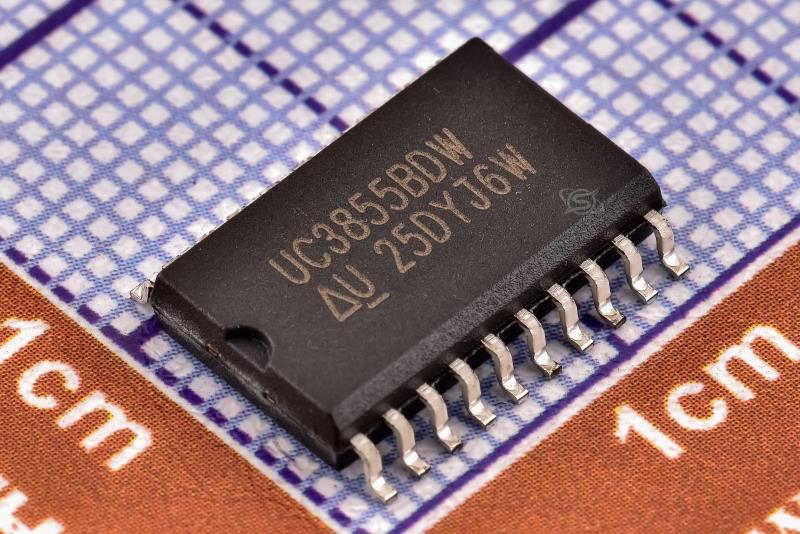

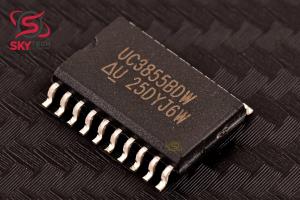

UC3855BDW

High Performance Power Factor Preregulator

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-20

قیمت تک فروشی  2,115,019  ریال

قیمت عمده  2,016,446  ریال (10 به بالا)

قیمت ویژه  1,977,017  ریال (100 به بالا)

قیمت فوق العاده1,957,303  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.002  تتر با تخفیف

16.4615.6815.3715.21


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال smd
پکيج SOIC-20
نوع محصول PFC controller
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -65     سانتيگراد
ولتاژ ورودي 3.1     ولت
شرکت توليد کننده Texas Instruments



توضیحات

UC3855A/B تمام ويژگي هاي کنترلي لازم براي مبدل هاي تقويت کننده PFC با فرکانس بالا و توان بالا را فراهم مي کند. روش کنترل حالت متوسط جريان، امکان برنامه ريزي جريان AC با اعوجاج کم و پايدار را بدون نياز به جبران شيب فراهم مي کند. علاوه بر اين، UC3855 از يک snubbing فعال يا ZVT (تکنيک انتقال ولتاژ صفر) براي کاهش چشمگير بازيابي ديود و تلفات روشن شدن MOSFET استفاده مي‌کند که منجر به انتشار کمتر EMI و راندمان بالاتر مي‌شود. فرکانس هاي سوئيچينگ مبدل تقويتي تا 500 کيلوهرتز اکنون قابل تحقق است و فقط به يک ماسفت کوچک اضافي، ديود و سلف نياز دارد تا ديود تقويت کننده و سوئيچ را به صورت رزونانسي سوئيچ کند. سنجش جريان متوسط را مي توان با استفاده از يک شنت مقاومتي ساده يا يک ترانسفورماتور حس جريان استفاده کرد. با استفاده از روش ترانسفورماتور حس جريان، مدار سينت سايزر جريان داخلي جريان سلف را در زمان روشن شدن سوئيچ بافر مي کند و جريان سلف را در زمان خاموش شدن سوئيچ بازسازي مي کند.



Description

The UC3855A/B provides all the control features necessary for high power, high frequency PFC boost converters. The average current mode control method allows for stable, low distortion AC line current programming without the need for slope compensation. In addition, the UC3855 utilizes an active snubbing or ZVT (Zero Voltage Transition technique) to dramatically reduce diode recovery and MOSFET turn-on losses, resulting in lower EMI emissions and higher efficiency. Boost converter switching frequencies up to 500kHz are now realizable, requiring only an additional small MOSFET, diode, and inductor to resonantly soft switch the boost diode and switch. Average current sensing can be employed using a simple resistive shunt or a current sense transformer. Using the current sense transformer method, the internal current synthesizer circuit buffers the inductor current during the switch on-time, and reconstructs the inductor current during the switch off-time.
