درایور LED

PT4101

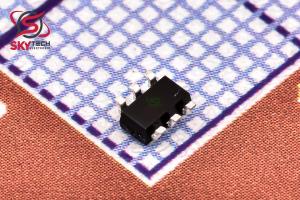

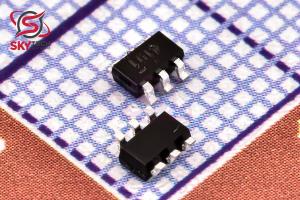

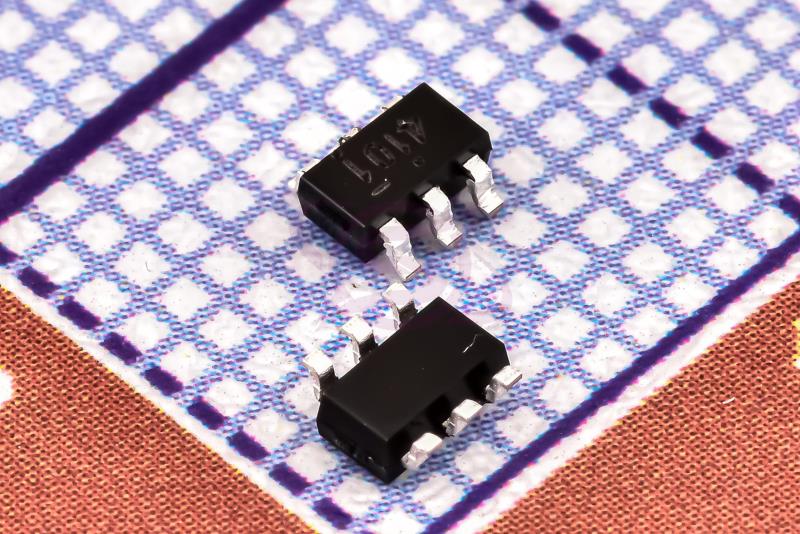

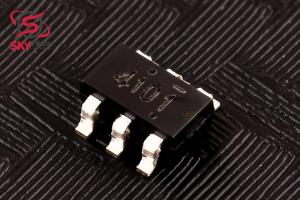

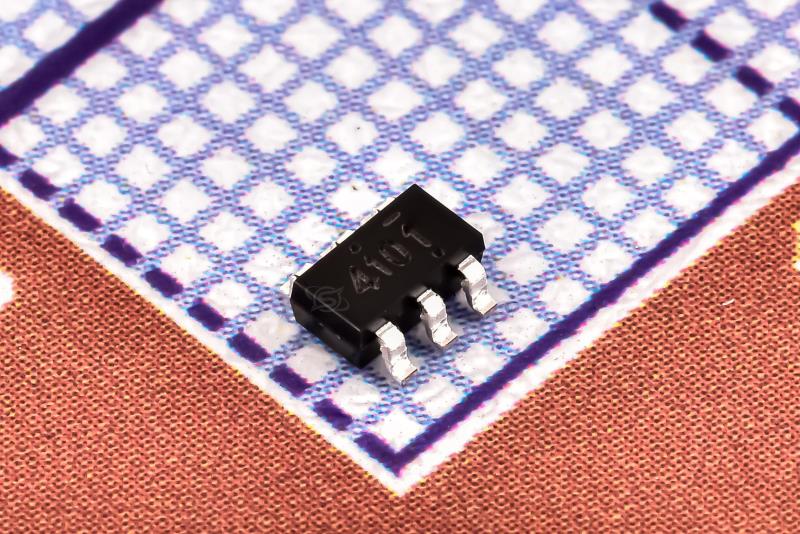

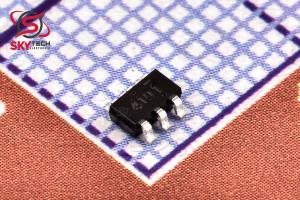

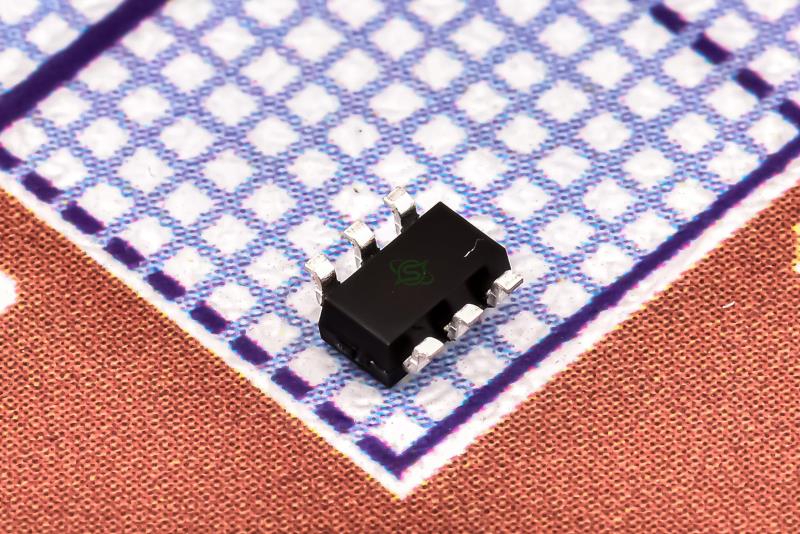

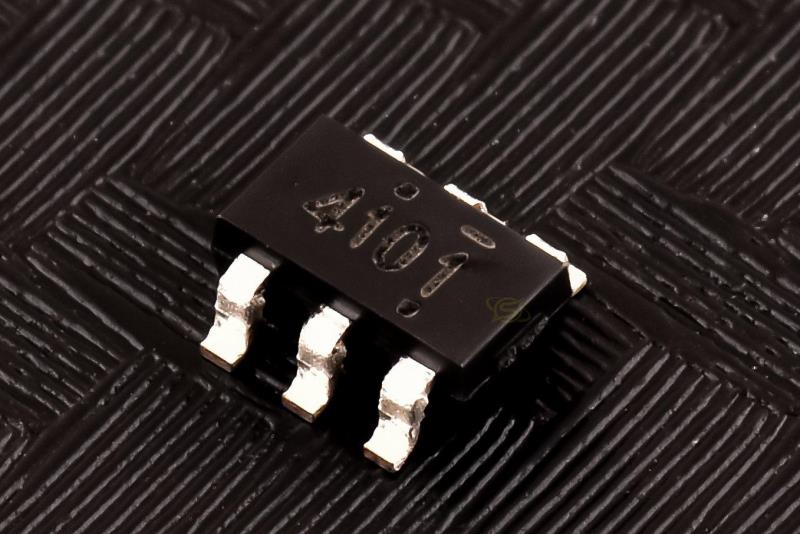

step-up DC/DC converter designed for driving up to 5 white LED

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  93,563  ریال

قیمت عمده  89,251  ریال (10 به بالا)

قیمت ویژه  87,526  ریال (100 به بالا)

قیمت فوق العاده86,663  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.133  تتر با تخفیف

0.720.690.670.67


تعداد موجودی در انبار : 51 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-6
نوع محصول LED DRIVER
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
حداقل ولتاژ ورودي -3     ولت
حداکثر ولتاژ ورودي 6     ولت



توضیحات

PT4101 يک مبدل DC/DC است که براي هدايت تا 5 LED سفيد به صورت سري از يک باتري ليتيوم يون تک سلولي با جريان ثابت طراحي شده است. از آنجايي که PT4101 مستقيماً جريان خروجي را تنظيم مي کند، براي هدايت ديودهاي ساطع کننده نور (LED) که شدت نور آنها متناسب با جريان عبوري از آنها است، نه ولتاژ بين پايانه هاي آنها، ايده آل است. يک مقاومت خارجي منفرد جريان LED را بين 2 ميلي آمپر و 20 ميلي آمپر تنظيم مي کند، که سپس مي تواند به راحتي با استفاده از ولتاژ DC يا سيگنال مدوله شده با عرض پالس (PWM) تا 100 کيلوهرتز تنظيم شود. ولتاژ بازخورد 104 ميلي ولت پايين آن باعث کاهش تلفات برق و بهبود راندمان مي شود. پين OV ولتاژ خروجي را کنترل مي کند و در صورت وجود شرايط اضافه ولتاژ به دليل شرايط مدار باز، مبدل را خاموش مي کند. PT4101 در بسته هاي SOT23-6 موجود است.



Description

cell Lithium Ion battery with constant current. Because it directly regulates output current, the PT4101 is ideal for driving light emitting diodes (LEDs) whose light intensity is proportional to the current passing through them, not the voltage across their terminals. A single external resistor sets LED current between 2mA and 20mA, which can then be easily adjusted using either a DC voltage or a pulse width modulated (PWM) signal up to 100KHz. Its low 104mV feedback voltage reduces power loss and improves efficiency. The OV pin monitors the output voltage and turns off the converter if an over- voltage condition is present due to an open circuit condition. The PT4101 is available in SOT23-6 packages.
