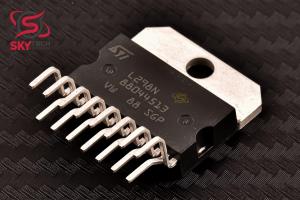

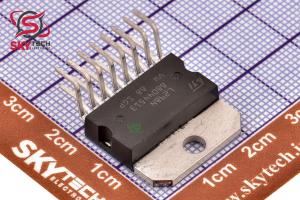

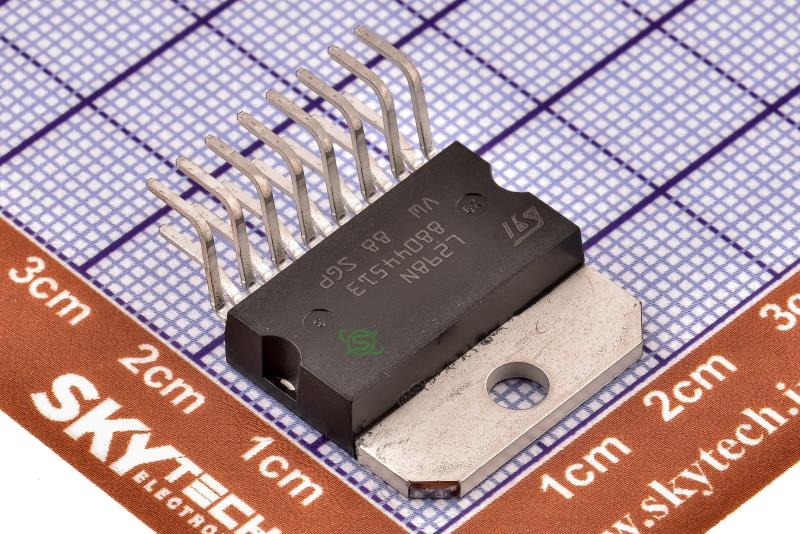

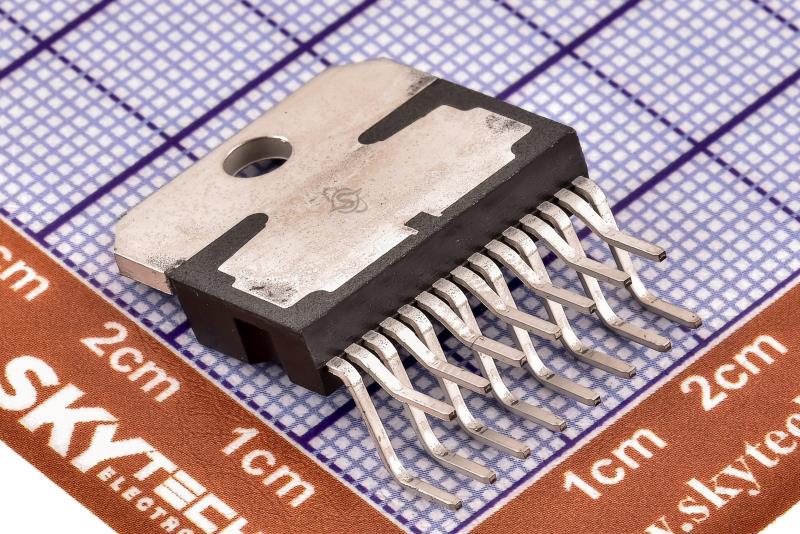

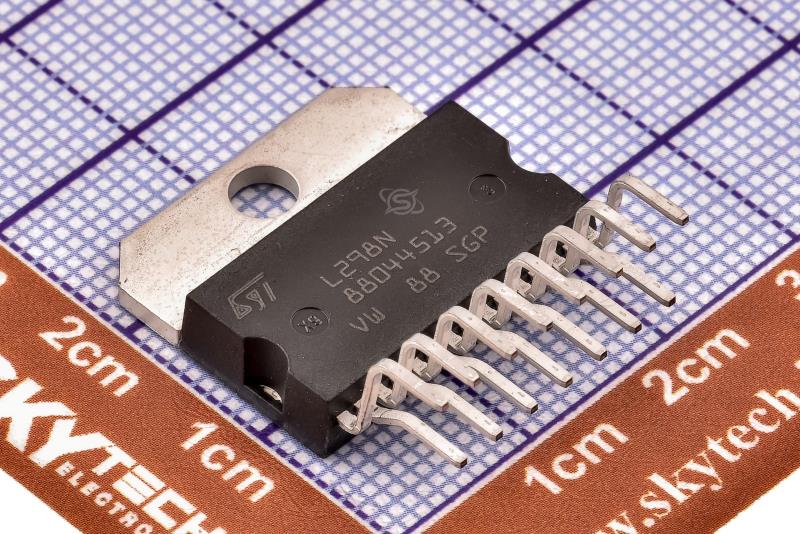

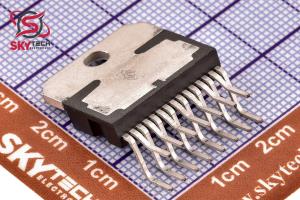

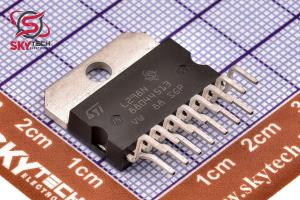

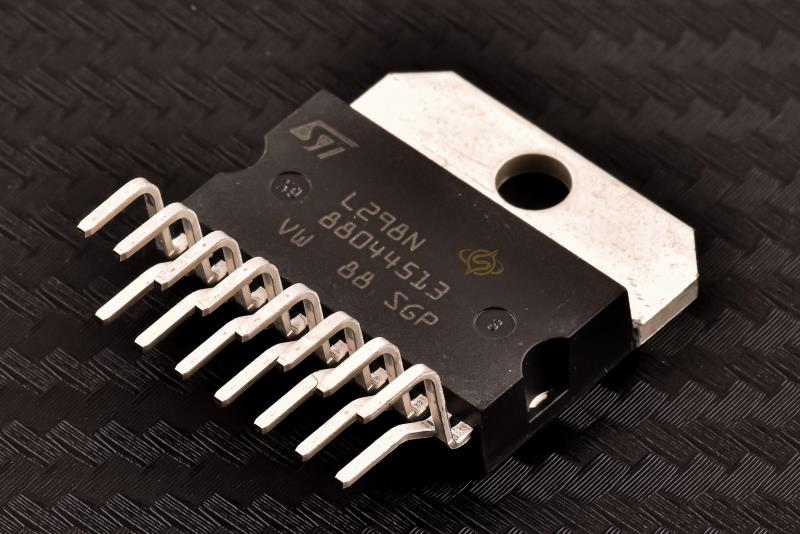

آی سی درایور موتور
L298N
high voltage, high current dual full-bridge driver
کیفیت: Not original(copy) پکیج:
قیمت تک فروشی 1,808,538 ریال
قیمت عمده 1,734,166 ریال (10 به بالا)
قیمت ویژه 1,701,443 ریال (100 به بالا)
قیمت فوق العاده1,685,081 ریال (1000 به بالا)
 قیمت تک فروشی 2.09 تتر با تخفیف
11.0410.5610.3510.24
|
توضیحات
آي سي L298 هماهنگ با استاندارد TTL است.عموما در راه اندازي موتور هاي DC و پله اي استفاده مي شوند.
دو کانال دارد که هر کانال براي چپ کرد و راست گرد کردن يک موتور DC کافي است. هر کانال داراي يک پايه فعال ساز مي باشد که با استفاده از آن مي توان ولتاژ و جريان کانال مربوطه را قطع و وصل کرد(پايه ENABLE).از اين پايه معمولا براي کنترل سرعت موتور استفاده مي شود.اميتر ترانزيستور هاي پايين آورنده با هم به يک پايه متصل شده اند که از اين پايه براي اندازه گيري جريان استفاده مي شود(پايه CURRENT SENSING).هر کانال داراي يکي از اين پايه ها است. اين پايه ها بايد با يک مقاومت اهم پايين(حدود 0.5 اهم) به زمين متصل شوند.
Description
. OPERATING SUPPLY VOLTAGE UP TO 46 V
. TOTAL DC CURRENT UP TO 4 A
. LOW SATURATION VOLTAGE
. OVERTEMPERATURE PROTECTION
. LOGICAL "0" INPUT VOLTAGE UP TO 1.5 V
(HIGH NOISE IMMUNITY)
DESCRIPTION
The L298 is an integrated monolithic circuit in a 15-
lead Multiwatt and PowerSO20 packages. It is a
high voltage, high current dual full-bridge driver designed to accept standard TTL logic levels and drive
inductive loads such as relays, solenoids, DC and
stepping motors. Two enable inputs are provided to
enable or disable the device independently of the input signals. The emitters of the lower transistors of
each bridge are connected together and the corresponding external terminal can be used for the connection of an external sensing resistor. An additional
supply input is provided so that the logic works at a
lower voltage.
|
