گیت درایور

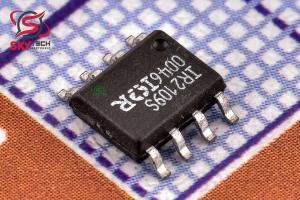

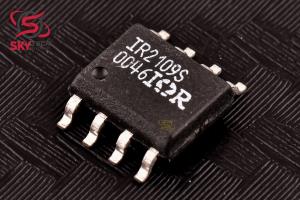

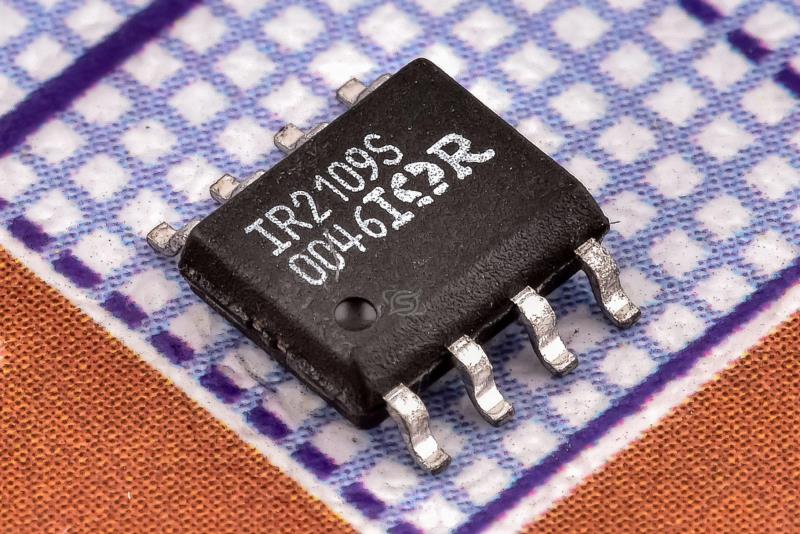

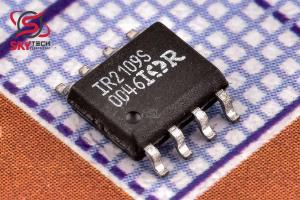

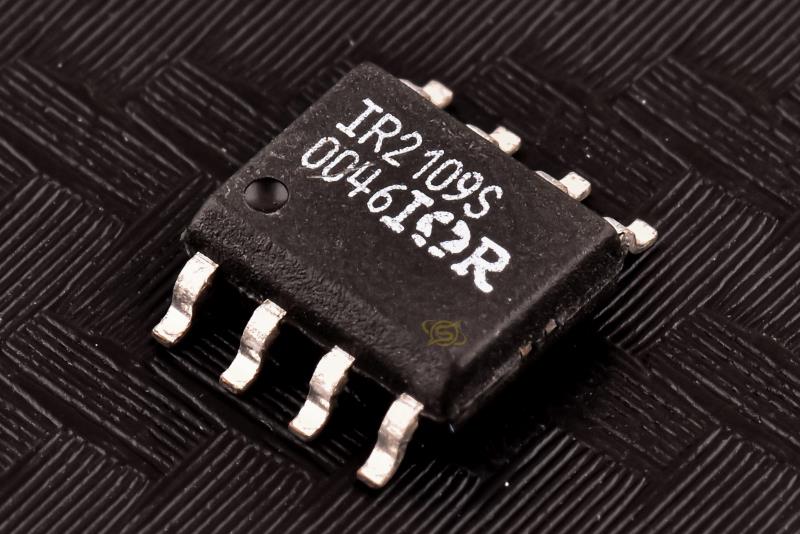

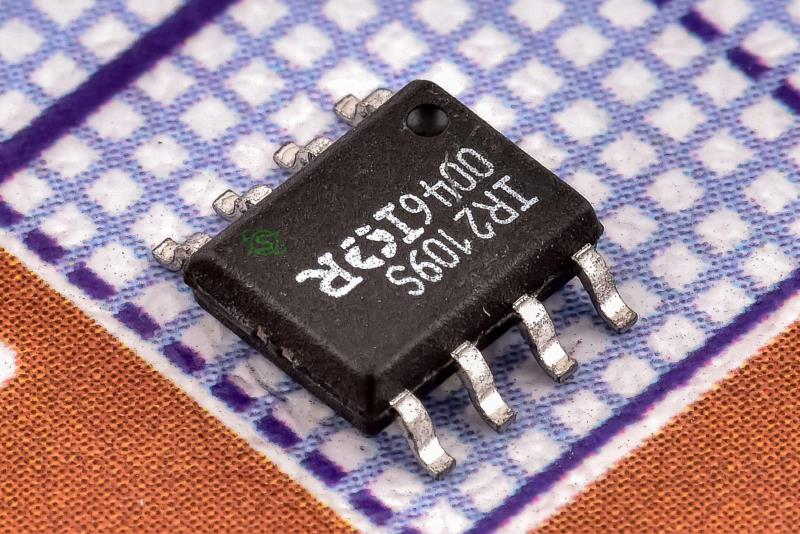

IR2109 SMD

high voltage, high speed power MOSFET and IGBT drivers with dependent high and low side referenced output channels

کیفیت: ORIGINAL(distributor)       پکیج:

قیمت تک فروشی  671,350  ریال

قیمت عمده  607,215  ریال (10 به بالا)

قیمت ویژه  595,671  ریال (100 به بالا)

قیمت فوق العاده589,899  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.953  تتر با تخفیف

54.54.414.37


تعداد موجودی در انبار : 26 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

ايسي IR2109 يک ايسي درايور ماسفت و IGBT هاي ولتاژ با سرعت سوييچنگ بالا. شايد سوئيچ کردن و خاموش و روشن کردن يک Mosfet ساده به نظر برسد و براي پروژه هاي معمولي هم نياز به مدار يا راه انداز خاصي نباشد و فقط با فرمان دادن به پايه گيت بتوانيم ماسفت ها را روشن و خاموش کنيم ولي در زمان هايي که بخواهيم جريان بالايي را از ماسفت عبور دهيم در صورتيکه ولتاژ گيت مناسب نباشد و يا با شيب آنها را روشن و خاموش کنيم باعث داغ شدن آنها مي شود. ماسفت ها با توجه به تکنولوژي ساختي که دارند داراي يک ظرفيت خازني بر روي گيت خود مي باشند که اين ظرفيت خازني مانع از روشن و خاموش شدن سريع آنها مي شود. پس لازم است براي پايه گيت آنها مدار يا آي سي خاصي را در نظر بگيريم تا عمليات سوئيچ کردن ماسفت با سرعت بالا اتفاق انجام شود.



Description

The IR2109(4)(S) are high voltage, high speed power MOSFET and IGBT drivers with dependent high and low side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high side configuration which operates up to 600 volts. Features • Floating channel designed for bootstrap operation Fully operational to +600V Tolerant to negative transient voltage dV/dt immune • Gate drive supply range from 10 to 20V • Undervoltage lockout for both channels • 3.3V, 5V and 15V input logic compatible • Cross-conduction prevention logic • Matched propagation delay for both channels • High side output in phase with IN input • Logic and power ground +/- 5V offset. • Internal 540ns dead-time, and programmable up to 5us with one external RDT resistor (IR21094) • Lower di/dt gate driver for better noise immunity • Shut down input turns off both channels. • Available in Lead-Free
