آی سی درایور LED

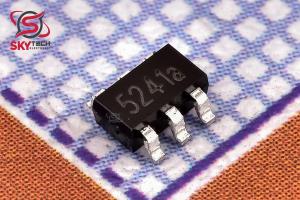

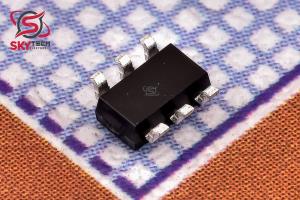

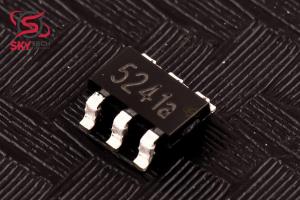

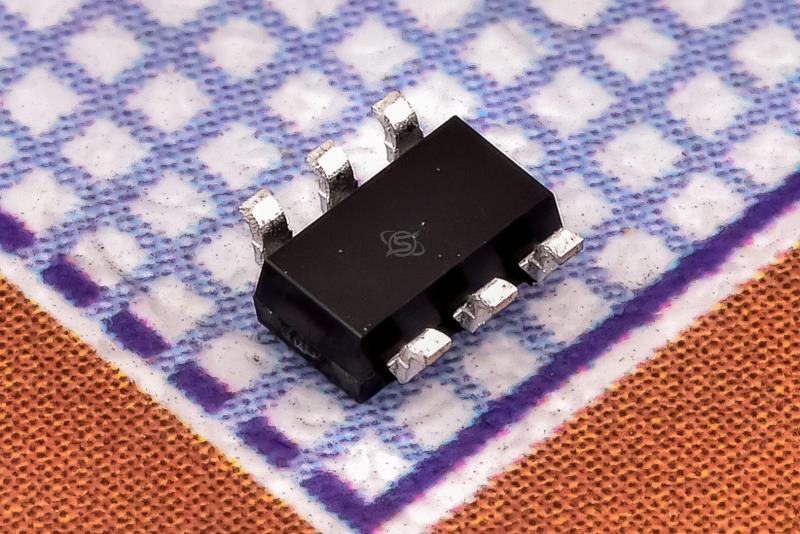

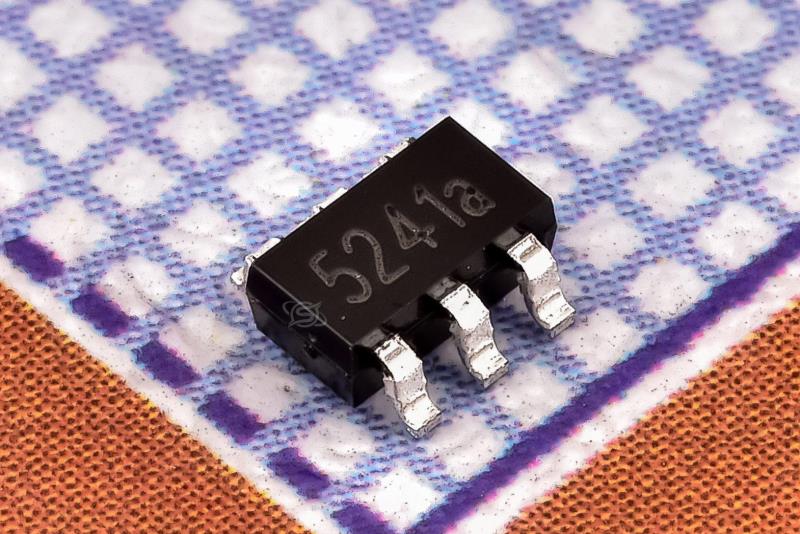

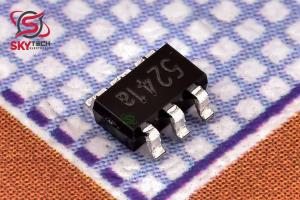

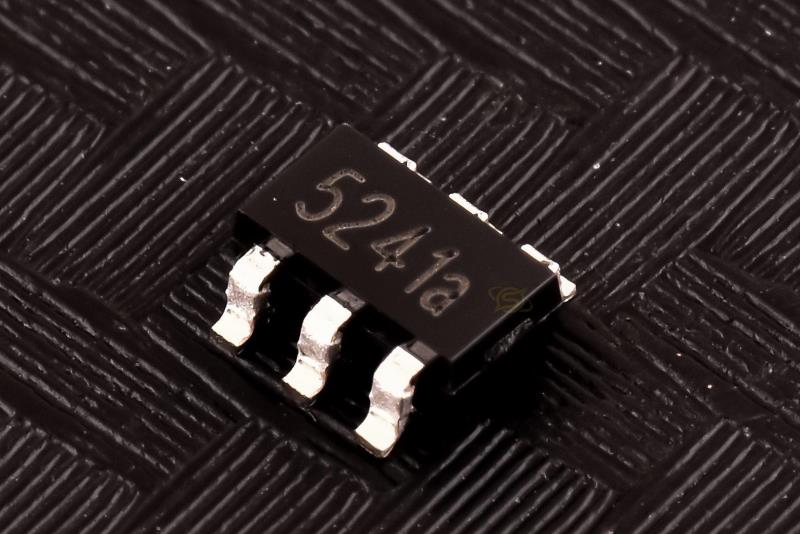

QX5241
High-side Sense High-brightness LED Driver
کیفیت: ORIGINAL(distributor) پکیج: SOT23-6
قیمت تک فروشی 123,811 ریال
قیمت عمده 118,392 ریال (10 به بالا)
قیمت ویژه 116,224 ریال (100 به بالا)
قیمت فوق العاده115,140 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 0.183 تتر با تخفیف
1.020.970.950.94
|
|
|
|
حداکثر دماي کاري |
85 سانتيگراد |
|
حداقل دماي کاري |
-20 سانتيگراد |
|
حداقل ولتاژ ورودي |
5.5 ولت |
|
حداکثر ولتاژ ورودي |
36 ولت |
|
حداکثر جريان عبوري |
2.5 آمپر |
|
توضیحات
QX5241 يک درايور با جريان ثابت LED با روشنايي بالا و با دقت بالا است. يک مقاومت سنسور جريان بالا، جريان خروجي را تنظيم ميکند، که تعداد اجزاي خارجي را به حداقل ميرساند در حالي که يک جريان LED با دقت 1% ± ارائه ميکند، و ورودي PWM اختصاصي (DIM) طيف گستردهاي از کاهش نور پالسي را امکانپذير ميکند. يک الگوريتم کنترل هيسترتيک رد منبع ورودي عالي و پاسخ سريع به گذراهاي بار و کم نور PWM را تضمين مي کند. QX5241 داراي ريپل جريان سلف 20 درصد است و تا فرکانس سوئيچينگ 1 مگاهرتز کار مي کند. QX5241 براي کاربردهايي که به محدوده ولتاژ ورودي وسيعي از 5.5 ولت تا 36 ولت نياز دارند، مناسب است و در محدوده دمايي 20- تا 85 درجه سانتيگراد کار مي کند.
Description
QX5241 is a step-down high-brightness
LED constant-current driver with high
accuracy.
A high-side current-sense resistor adjusts the
output current, which minimizes the number
of external components while delivering an
LED current with ±1% accuracy, and a
dedicated PWM input (DIM) makes a wide
range of pulsed dimming feasible.
A hysteretic control algorithm ensures
excellent input-supply rejection and fast
response to load transients and PWM
dimming. QX5241 features a 20% inductor
current ripple and operates up to 1MHz
switching frequency.
QX5241 is well suited for applications
requiring a wide input voltage range from
5.5V to 36V, and operates over the -20 to
85 automatic temperature range.
|
