توضیحات

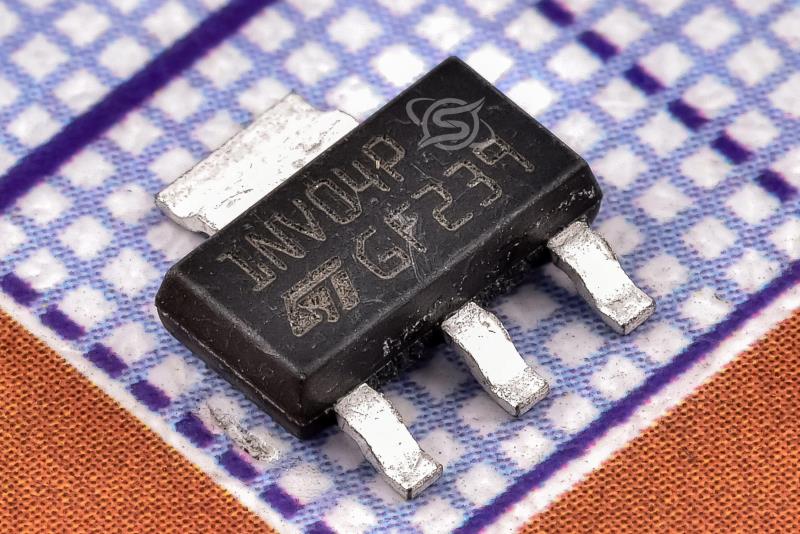

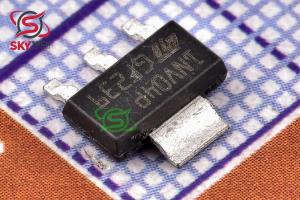

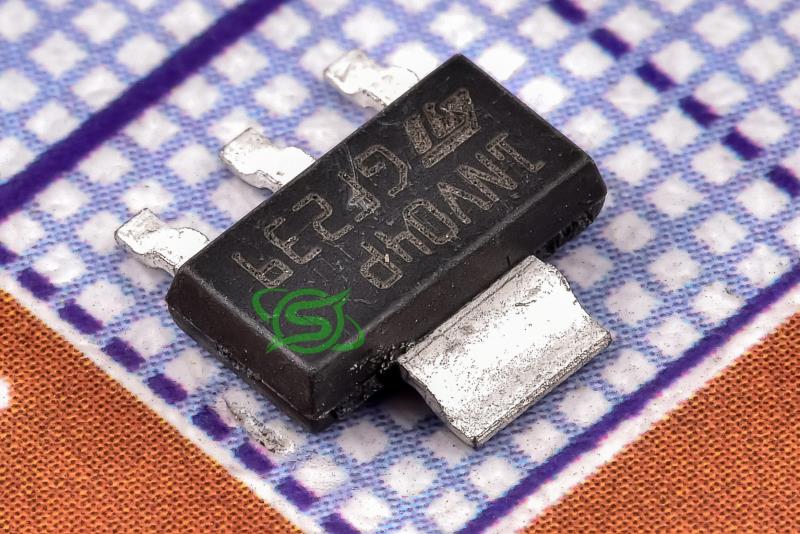

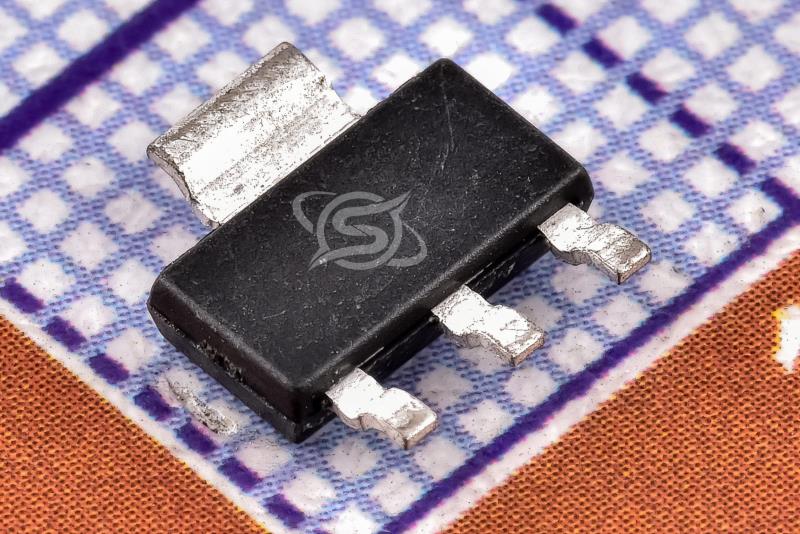

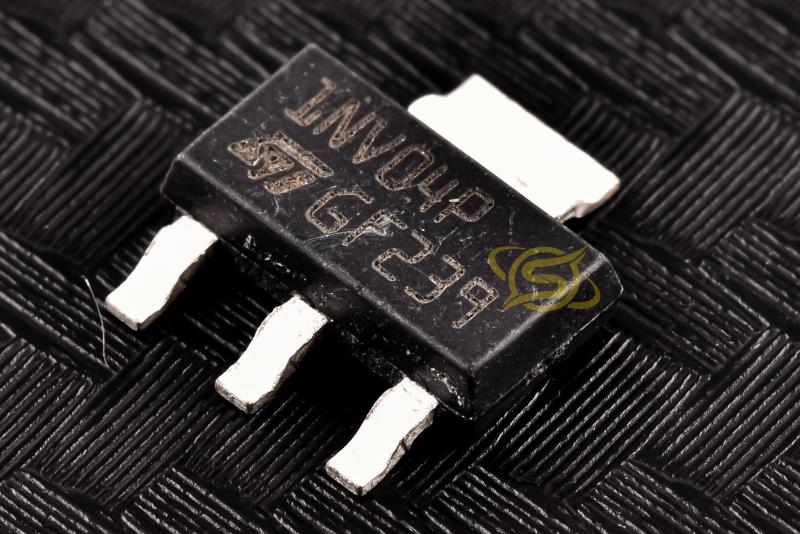

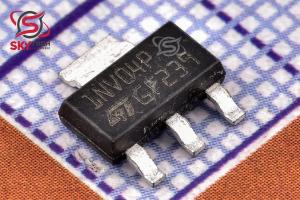

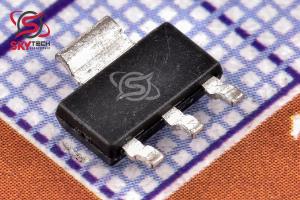

ماسفت برق کاملاً خودکار محافظت شده VND1NV04، VNN1NV04، VNS1NV04 دستگاه هاي يکپارچه طراحي شده در فناوري STMicroelectronics® VIPower® M0-3 هستند که براي جايگزيني ماسفت هاي برق استاندارد از برنامه هاي DC تا 50 کيلوهرتز در نظر گرفته شده اند. تعبيه شده در خاموش شدن حرارتي، محدوديت جريان خطي و گيره اضافه ولتاژ از تراشه در محيط هاي سخت محافظت مي کند. بازخورد خطا را مي توان با نظارت بر ولتاژ در پايه ورودي تشخيص داد. تنظيم يک گيت به معناي راه اندازي و طراحي منطقي يک گيت منطقي است. گيت ها عناصر ساده اي هستند که در مدارهاي منطقي استفاده مي شوند که عمليات منطقي را انجام مي دهند (مانند عملگرهاي AND، OR، NOT و غيره). براي راه اندازي گيت، تعيين و اعمال ولتاژ ورودي مناسب و تنظيمات مربوطه ضروري است. اين فرآيند نحوه اتصال و تنظيم ولتاژ ورودي و خروجي گيت منطقي را بر اساس نوع گيت و الزامات منطقي مرتبط با آن تعيين مي کند. در برخي موارد، ممکن است لازم باشد از اجزاي مرتبط مانند مقاومت ها، مکمل ها و کانکتورها براي راه اندازي گيت ها استفاده شود. همچنين ممکن است از فناوري هاي مختلف برد مدار چاپي (PCB) و روش هاي اتصال مناسب مانند جوشکاري براي اتصال گيت ها به يکديگر و ساخت مدارهاي منطقي پيچيده تر استفاده شود. به طور کلي گيت ها بر اساس نوع گيت و کاربري مورد نظر راه اندازي مي شوند. هر گيت منطقي داراي يک نمودار سيم کشي خاص و جدول راه اندازي است که بايد به درستي پيکربندي شود تا عملکرد منطقي دقيقي را ارائه دهد که نيازهاي مدار را برآورده کند.
Description
fully autoprotected Power MOSFET The VND1NV04, VNN1NV04, VNS1NV04 are monolithic devices designed in STMicroelectronics® VIPower® M0-3 Technology, intended for replacement of standard Power MOSFETs from DC up to 50 KHz applications. Built in thermal shutdown, linear current limitation and overvoltage clamp protect the chip in harsh environments. Fault feedback can be detected by monitoring the voltage at the input pin.Setting up a gate means setting up and logically designing a logical gate. Gates are simple elements used in logic circuits that perform logic operations (such as AND, OR, NOT operators, etc.). To set up a gate, it is necessary to determine and apply appropriate input voltages and related settings. This process determines how to connect and adjust the input and output voltages of the logic gate based on the type of gate and the logic requirements associated with it. In some cases, it may be necessary to use associated components such as resistors, complements, and connectors to set up gates. Also, various printed circuit board (PCB) technologies and suitable connection methods such as welding may be used to connect the gates together and make more complex logic circuits. In general, gates are set up based on the type of gate and its intended use. Each logic gate has a specific wiring diagram and setup table that must be properly configured to provide accurate logic performance that meets the circuit s needs.
|
