راه انداز پل سه فاز

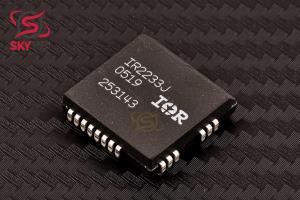

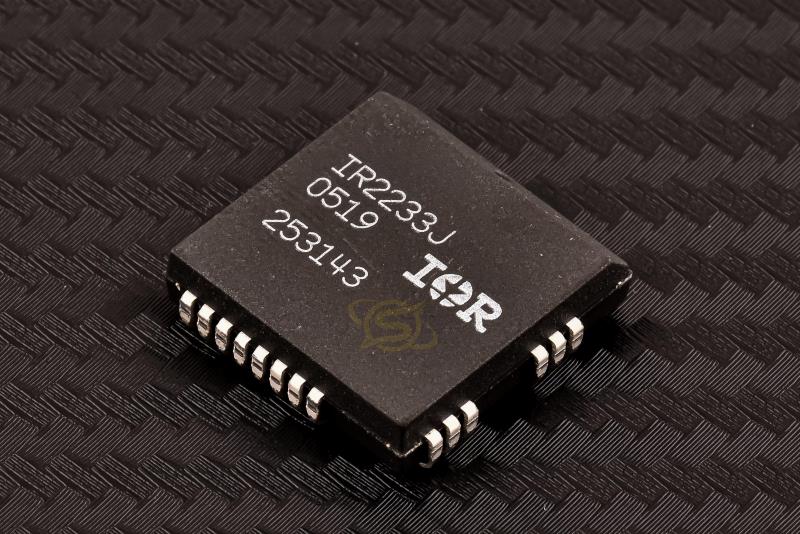

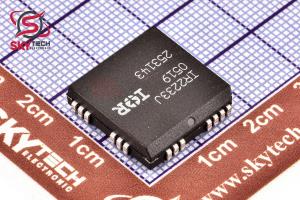

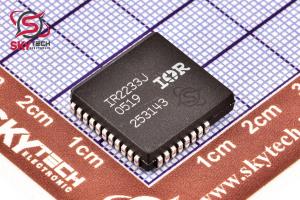

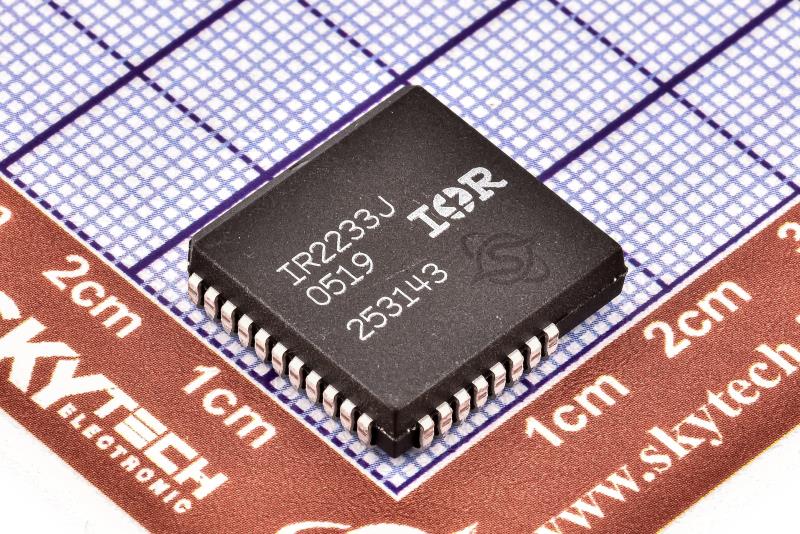

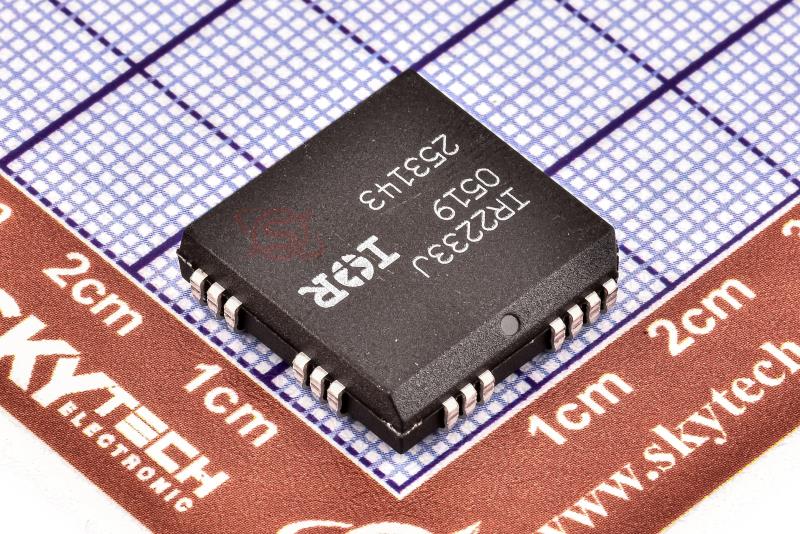

IR2233J
3PHASE BRIDGE DRIVER

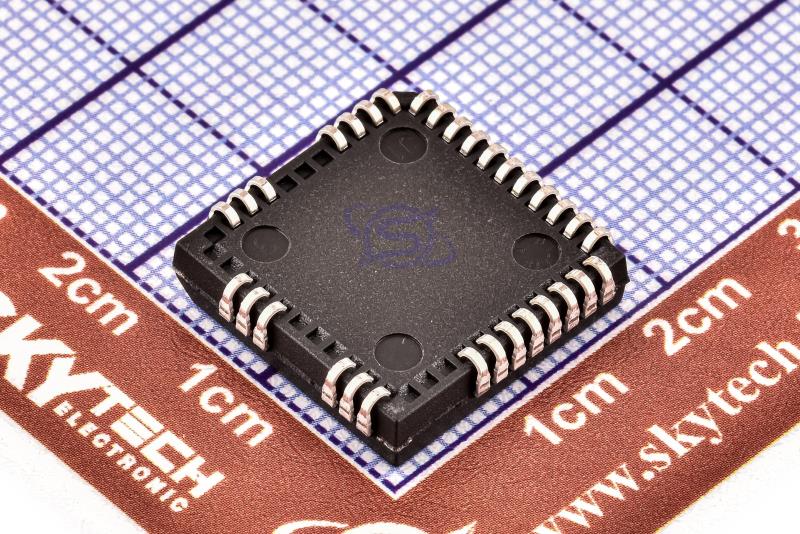

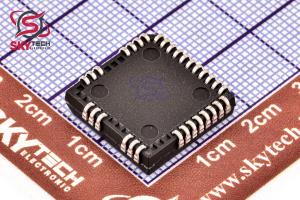

کیفیت: ORIGINAL(distributor) پکیج: PLCC-44 w/o 12 leads
قیمت تک فروشی 2,747,137 ریال
قیمت عمده 2,618,892 ریال (10 به بالا)
قیمت ویژه 2,567,594 ریال (100 به بالا)
قیمت فوق العاده2,541,945 ریال (1000 به بالا)
 قیمت تک فروشی 3.791 تتر با تخفیف
20.7919.819.419.21
|
|
|
| پکيج |
PLCC-44 w/o 12 leads |
|
| نوع محصول |
3-PHASE BRIDGE DRIVER |
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
| شرکت توليد کننده |
International Rectifier |
|
توضیحات
IR2133IR2135/IR2233IR2355 (J&S) MOSFET با ولتاژ بالا، با سرعت بالا و درايور IGBT با سه کانال خروجي مستقل با مرجع بالا و پايين براي کاربردهاي 3 فاز هستند. فن آوري اختصاصي HVIC ساخت و ساز يکپارچه ناهموار را امکان پذير مي کند. ورودي هاي منطقي با خروجي هاي CMOS يا LSTTL تا 2.5 ولت منطقي سازگار هستند. يک تقويت کننده عملياتي مستقل يک بازخورد آنالوگ از جريان پل را از طريق يک مقاومت حسگر جريان خارجي ارائه مي دهد. يک تابع حرکت جريان که تمام شش خروجي را خاتمه مي دهد نيز مي تواند از اين مقاومت استخراج شود. يک عملکرد خاموش براي پايان دادن به هر شش خروجي موجود است. يک سيگنال خطاي تخليه باز ارائه مي شود تا نشان دهد که خاموشي بيش از حد جريان يا کم ولتاژ رخ داده است. شرايط خطا با سرب FLT-CLR پاک مي شود. درايورهاي خروجي داراي يک مرحله بافر جريان پالس بالا هستند که براي حداقل رسانايي متقاطع درايور طراحي شده است. تأخيرهاي انتشار براي ساده کردن استفاده در کاربردهاي فرکانس بالا مطابقت دارند. کانال هاي شناور را مي توان براي راه اندازي ماسفت هاي برق کانال N يا IGBT در پيکربندي سمت بالا که تا 600 ولت يا 1200 ولت کار مي کند استفاده کرد.
Description
The IR2133IR2135/IR2233IR2355 (J&S) are high voltage, high speed power MOSFET and IGBT driver with three independent high side and low side referenced output channels for 3-phase applications. Propri- etary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 2.5V logic. An independent operational amplifier provides an analog feedback of bridge current via an external current sense resistor. A current trip function which terminates all six outputs can also be de- rived from this resistor. A shutdown function is available to terminate all six outputs. An open drain FAULT signal is provided to indicate that an over-current or undervoltage shutdown has occurred. Fault conditions are cleared with the FLT-CLR lead. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high side configuration which operates up to 600 volts or 1200 volts
|
