راه انداز گیت

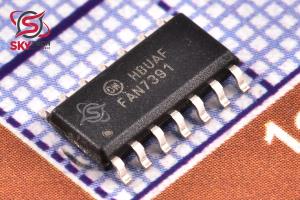

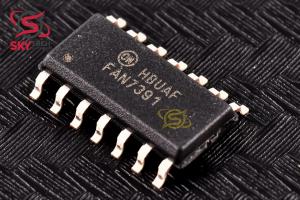

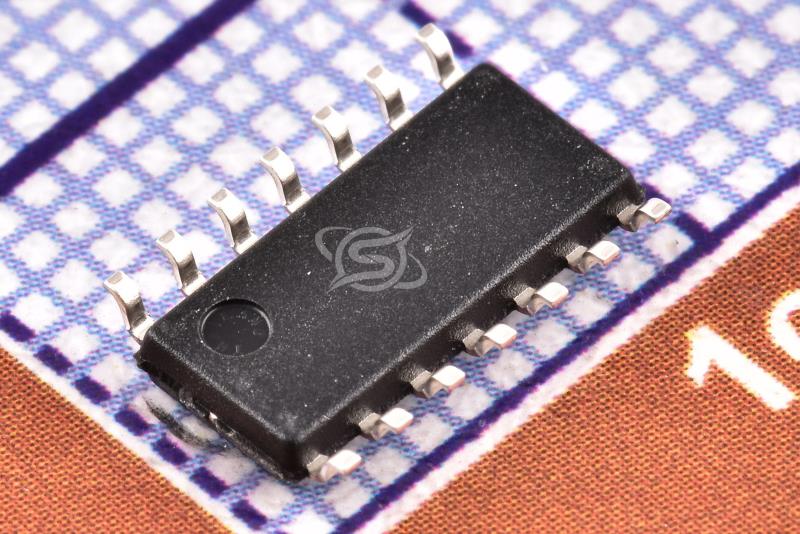

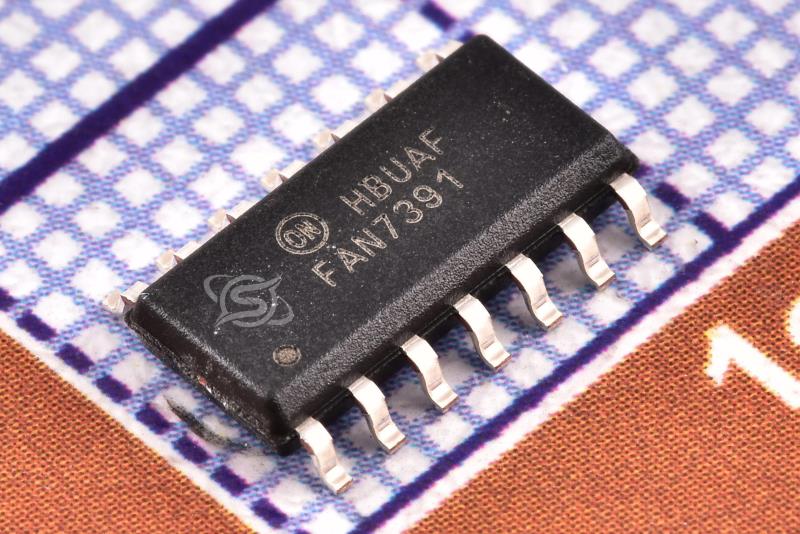

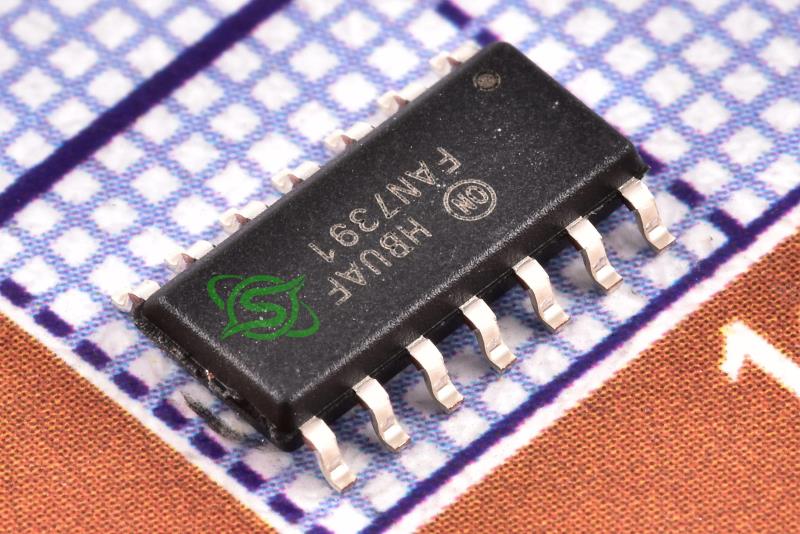

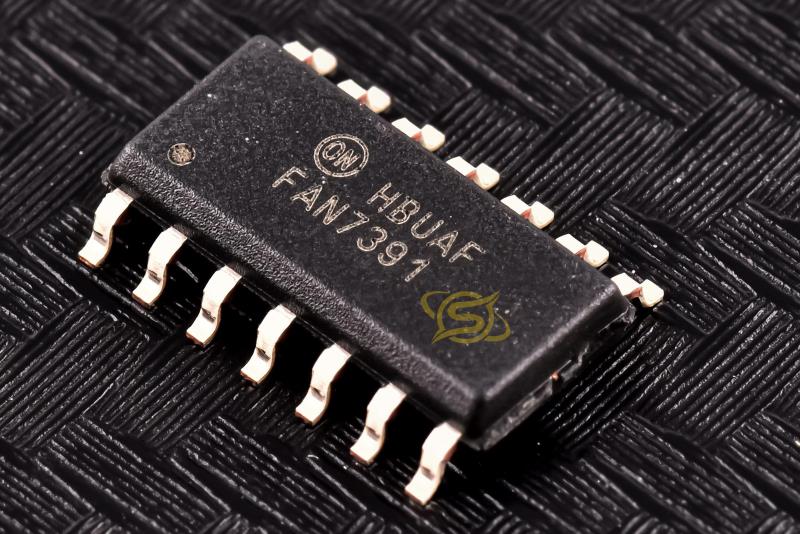

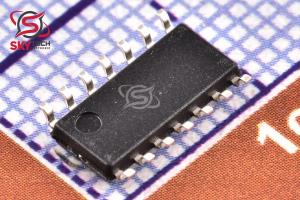

FAN7391MX

High-Current, High & Low-Side, Gate-Drive IC

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-14

قیمت تک فروشی  1,189,745  ریال

قیمت عمده  1,134,424  ریال (10 به بالا)

قیمت ویژه  1,112,296  ریال (100 به بالا)

قیمت فوق العاده1,101,231  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.689  تتر با تخفیف

9.248.88.628.54


تعداد موجودی در انبار : 107 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-14
نوع محصول Gate-Drive IC
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده ONsemi



توضیحات

FAN7391 يک آي سي گيت درايو يکپارچه بالا و پايين است که مي تواند ماسفت ها و IGBT هاي پرسرعت را که تا +600 ولت کار مي کنند را هدايت کند. داراي يک مرحله خروجي بافر با تمام ترانزيستورهاي NMOS است که براي قابليت جريان پالس بالا طراحي شده اند. و حداقل رسانايي متقاطع فرآيندهاي ولتاژ بالا و تکنيک‌هاي حذف نويز حالت معمولي عملکرد پايدار درايور سمت بالا را تحت شرايط نويز بالا-dv/dt فراهم مي‌کنند. مدار UVLO زماني که VDD و VBS کمتر از ولتاژ آستانه مشخص شده باشند از خرابي کار جلوگيري مي کند. ويژگي افت ولتاژ خروجي جريان بالا و خروجي کم اين دستگاه را براي برنامه هاي کاربردي درايور پالس پايدار PDP، درايور موتور، منبع تغذيه حالت سوئيچينگ و مبدل DC-DC با توان بالا مناسب مي کند.



Description

The FAN7391 is a monolithic high- and low-side gate-drive IC, which can drive high-speed MOSFETs and IGBTs that operate up to +600 V. It has a buffered output stage with all NMOS transistors designed for high pulse current driving capability and minimum cross-conduction. High-voltage process and common-mode noise-canceling techniques provide stable operation of the high-side driver under high-dv/dt noise circumstances. The UVLO circuit prevents malfunction when VDD and VBS are lower than the specified threshold voltage. The high-current and low-output voltage-drop feature makes this device suitable for the PDP sustain pulse driver, motor driver, switching mode power supply, and high-power DC-DC converter applications.
