راه انداز LED

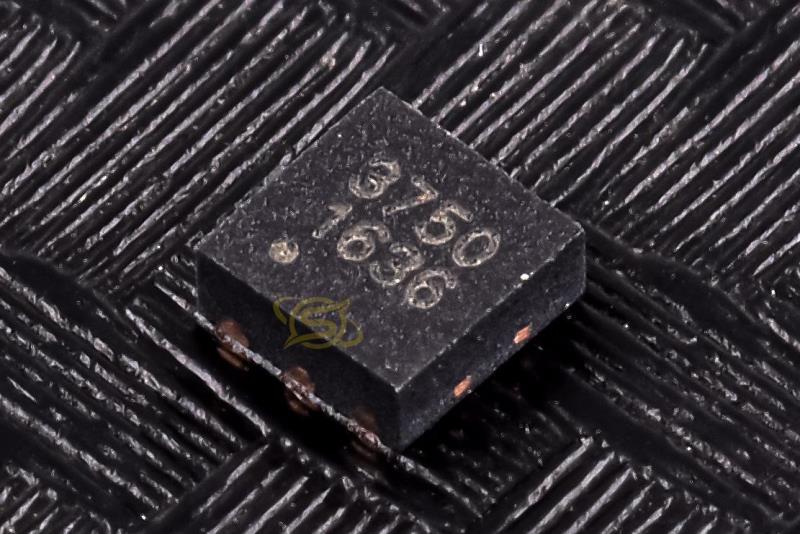

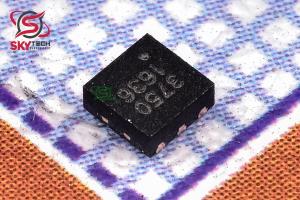

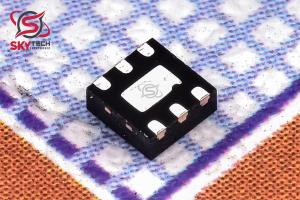

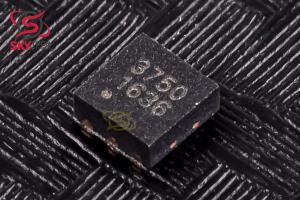

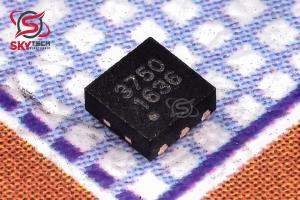

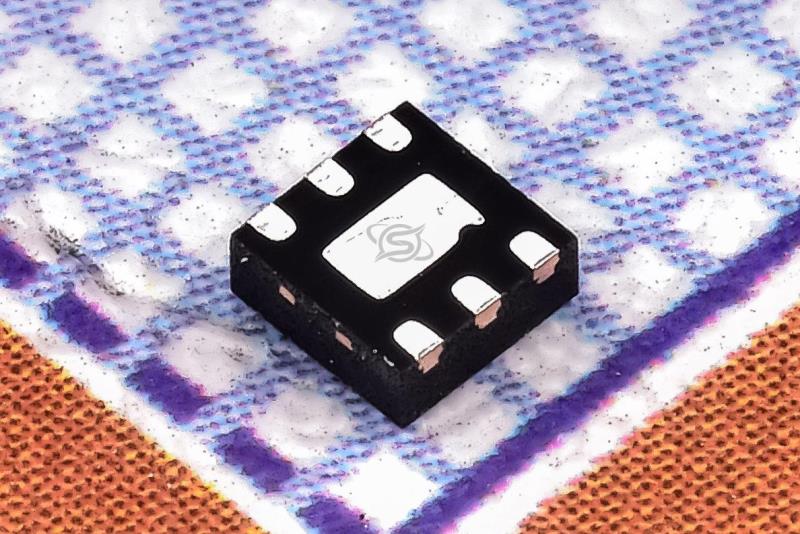

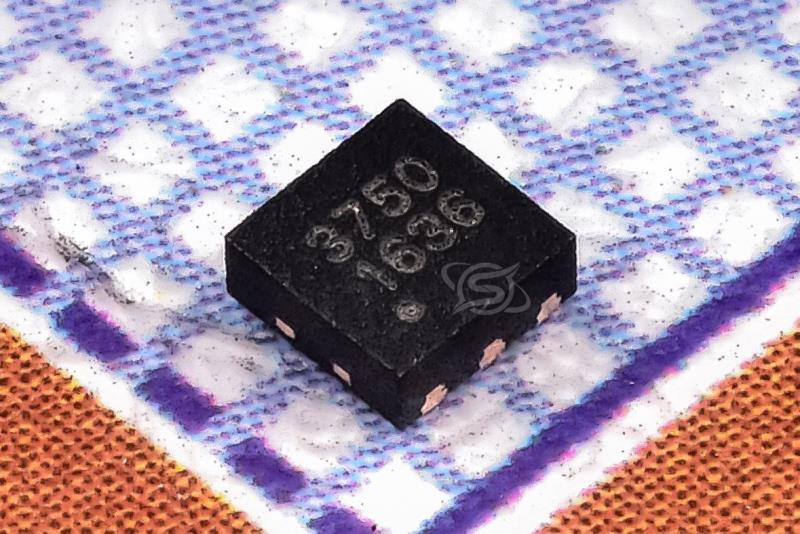

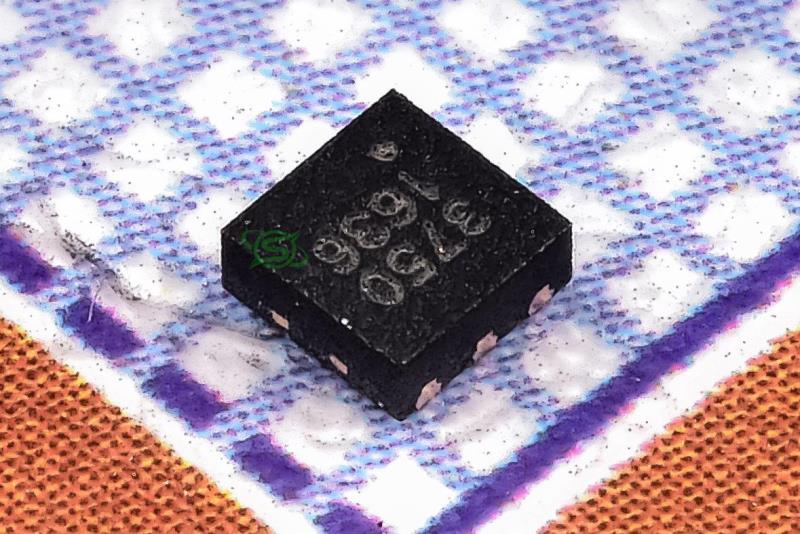

SGM3750YTDI6G

White LED Driver with PWM Brightness Control

کیفیت: ORIGINAL(distributor)       پکیج: TDFN-2×2-6L

قیمت تک فروشی  145,593  ریال

قیمت عمده  138,678  ریال (10 به بالا)

قیمت ویژه  135,912  ریال (100 به بالا)

قیمت فوق العاده134,529  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.207  تتر با تخفیف

1.161.11.081.07


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TDFN-2×2-6L
نوع محصول White LED driver
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
حداقل ولتاژ ورودي -0.3     ولت
حداکثر ولتاژ ورودي 22     ولت



توضیحات

SGM3750 با يک سوئيچ يکپارچه FET با ولتاژ 40 ولت، يک مبدل تقويت کننده است که LED ها را به صورت سري هدايت مي کند. مبدل تقويت کننده با فرکانس سوئيچينگ ثابت 650 کيلوهرتز کار مي کند تا ريپل خروجي را کاهش دهد، راندمان تبديل را بهبود بخشد و امکان استفاده از اجزاي خارجي کوچک را فراهم کند. جريان LED سفيد پيش‌فرض با مقاومت سنسور خارجي RSET تنظيم مي‌شود و ولتاژ بازخورد روي 200mV تنظيم مي‌شود، همانطور که در برنامه معمولي نشان داده شده است. در طول عمليات، جريان LED را مي توان با استفاده از سيگنال PWM از طريق پين CTRL کنترل کرد. چرخه وظيفه سيگنال مدولاسيون عرض پالس (PWM) ولتاژ مرجع فيدبک را تعيين مي کند. در حالت PWM، SGM3750 جريان LED را ترک نمي کند. بنابراين، صداهاي قابل شنيدن روي خازن خروجي ايجاد نمي کند. براي حداکثر حفاظت، دستگاه داراي محافظ LED باز يکپارچه است که SGM3750 را غيرفعال مي کند تا از تجاوز ولتاژ خروجي از حداکثر امتياز ولتاژ مطلق آي سي در شرايط LED باز جلوگيري کند.



Description

With a 40V rated integrated switch FET, the SGM3750 is a boost converter that drives LEDs in series. The boost converter runs at 650kHz fixed switching frequency to reduce output ripple, improve conversion efficiency, and allows for the use of small external components. The default white LED current is set with the external sensor resistor RSET, and the feedback voltage is regulated to 200mV, as shown in the typical application. During the operation, the LED current can be controlled using PWM signal through the CTRL pin. The duty cycle of pulse width modulation (PWM) signal determines the feedback reference voltage. In PWM mode, the SGM3750 does not burst the LED current; therefore, it does not generate audible noises on the output capacitor. For maximum protection, the device features integrated open LED protection that disables the SGM3750 to prevent the output voltage from exceeding the IC’s absolute maximum voltage ratings during open LED conditions.
