تقویت کننده عملیاتی

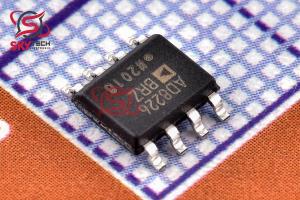

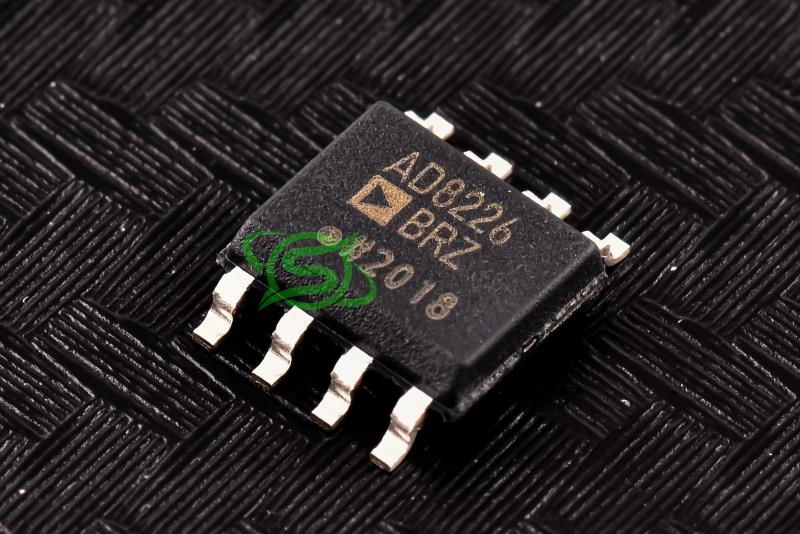

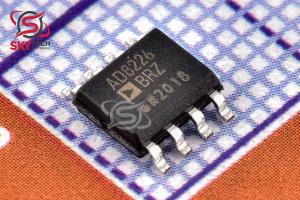

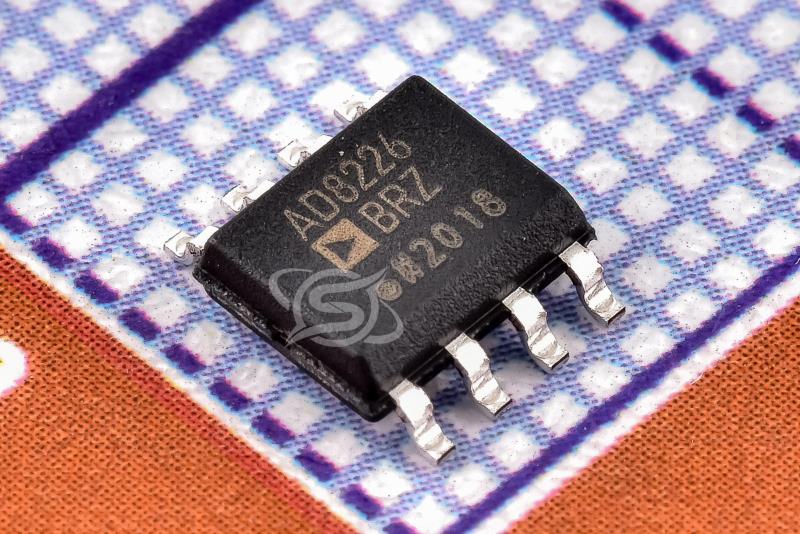

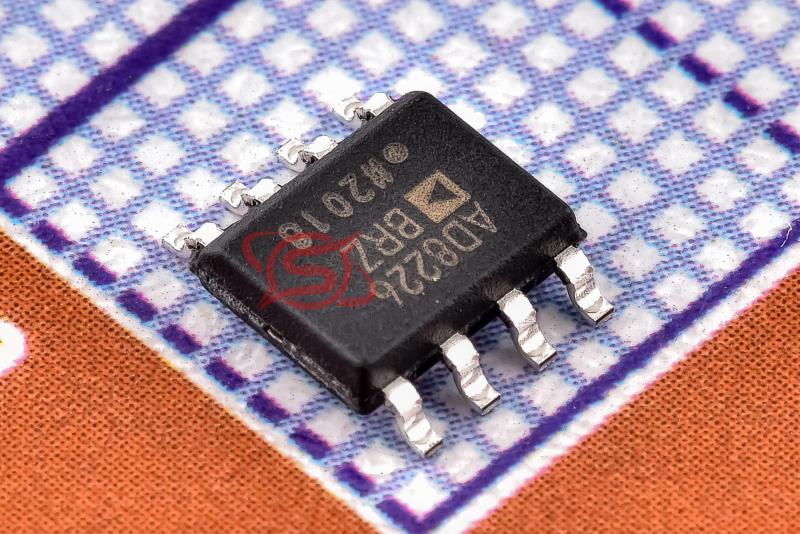

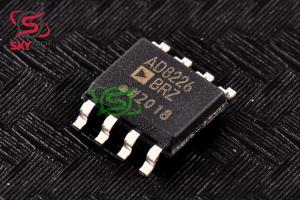

AD8226BRZ
Wide Supply Range, Rail-to-Rail Output Instrumentation Amplifier

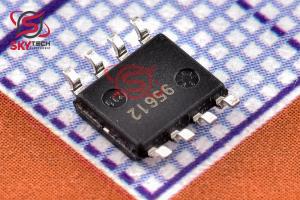

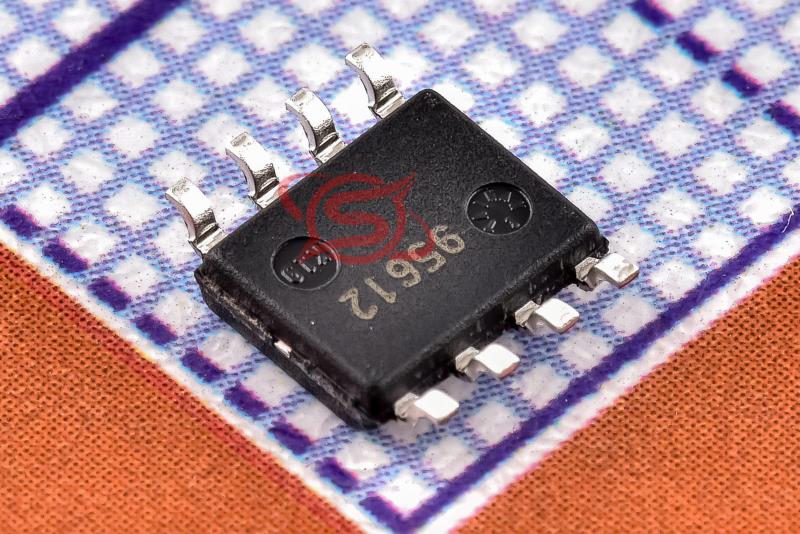

کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 4,096,712 ریال
قیمت عمده 3,901,830 ریال (10 به بالا)
قیمت ویژه 3,823,877 ریال (100 به بالا)
قیمت فوق العاده3,784,901 ریال (1000 به بالا)
 قیمت تک فروشی 3.752 تتر با تخفیف
20.7919.819.419.21
|
توضیحات
AD8226 يک تقويت‌کننده ابزار دقيق کم‌هزينه و وسيع است که تنها به يک مقاومت خارجي براي تنظيم هر بهره بين 1 تا 1000 نياز دارد. AD8226 براي کار با انواع ولتاژهاي سيگنال طراحي شده است.
محدوده ورودي گسترده و خروجي ريل به ريل به سيگنال امکان استفاده کامل از ريل هاي تامين را مي دهد. از آنجا که محدوده ورودي همچنين شامل توانايي پايين آمدن از منبع منفي است، سيگنال هاي کوچک نزديک به زمين را مي توان بدون نياز به منابع دوگانه تقويت کرد.
AD8226 بر روي منابعي از 1.35 ± ولت تا 18 ولت براي منابع دوگانه و 2.2 ولت تا 36 ولت براي يک منبع تغذيه کار مي کند. ورودي هاي قوي AD8226 براي اتصال به حسگرهاي دنياي واقعي طراحي شده اند.
AD8226 علاوه بر محدوده عملياتي گسترده خود، مي تواند ولتاژهاي فراتر از ريل را نيز کنترل کند. به عنوان مثال، با منبع تغذيه 5 ولت، قطعه تضمين مي شود که 35 ± ولت را در ورودي بدون آسيب تحمل کند. حداقل و همچنين حداکثر جريان باياس ورودي براي تسهيل تشخيص سيم باز مشخص شده است.
Description
The AD8226 is a low cost, wide supply range instrumentation amplifier that requires only one external resistor to set any gain between 1 and 1000. The AD8226 is designed to work with a variety of signal voltages.
A wide input range and rail-to-rail output allow the signal to make full use of the supply rails. Because the input range also includes the ability to go below the negative supply, small signals near ground can be amplified without requiring dual supplies.
The AD8226 operates on supplies ranging from ±1.35 V to ±18 V for dual supplies and 2.2 V to 36 V for single supply. The robust AD8226 inputs are designed to connect to realworld sensors.
In addition to its wide operating range, the AD8226 can handle voltages beyond the rails. For example, with a ±5 V supply, the part is guaranteed to withstand ±35 V at the input with no damage. Minimum as well as maximum input bias currents are specified to facilitate open wire detection.
|
