توضیحات

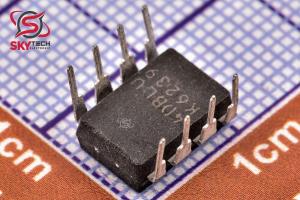

آي سي CA3240 داراي 2 عدد آپ امپ دقيق با ورودي / خروجي MOSFET و پهناي باند 4.5 مگا هرتز و نرخ افزايشي ولتاژ 9V/µs با آفست ولتاژ ورودي 2mV مي باشد.
آپ امپ ها معمولا داراي 5 پايه شامل 2 ورودي تفاضلي ، تغذيه + ، تغذيه - و خروجي هستند. آپ امپ ها داراي يک ورودي + يا Non-Inverting ( غير معکوس کننده ) و يک ورودي - يا Inverting ( معکوس کننده ) هستند. همانگونه که از نام ورودي ها پيداست در صورتي که ورودي + را به زمين وصل کنيم ، هر موجي که به پايه ورودي - ( معکوس کننده ) وصل کنيم ، در خروجي يک موج با اختلاف فاز 180 درجه با دامنه تقويت شده خواهيم داشت و در صورتي که ورودي - را به زمين وصل کنيم و به پايه + يا غير معکوس کننده يک موج اعمال کنيم ، در خروجي موجي با دامنه تقويت شده و اختلاف فاز 0 خواهيم داشت.
آپ امپ به صورت ايده آل بايد داراي امپدانس ورودي بي نهايت و امپدانس خروجي 0 باشد. اما در حقيقت اينگونه نيست و معمولا آپ امپ ها داراي مقاومت ورودي چند ده کيلو اهمي و مقاومت خروجي کمتر از 100 اهم هستند.
آپ امپ ها کاربرد هاي فراواني دارند و با استفاده از يک آپ امپ و تعداد انگشت شماري قطعه مي توان مدارات مقايسه کننده ولتاژ ، معکوس کننده و غير معکوس کننده ، بافر ، جمع کننده ، تقويت کننده ديفرانسيلي ، انتگرال گير ، مشتق گير ، اشميت تريگر ، يکسو ساز و دهها مدار ديگر را طراحي و توليد نمود. آپ امپ ها را مي توان به صورت تقويت کننده هاي حلقه باز ( بدون فيد بک ) و حلقه بسته ( فيدبک دار ) به کار برد.
Description
IC CA3240 has 2 up-minute numbers with MOSFET input/output and 4.5 MHz bandwidth and 9V/µs voltage increment rate with 2mV input voltage offset.
Op amps usually have 5 bases including 2 differential inputs, + feed, - feed and output. Op-amps have a + or Non-Inverting (non-inverting) input and a - or Inverting (inverting) input. As it can be seen from the name of the inputs, if we connect the + input to the ground, any wave that we connect to the - (inverting) input base, is amplified in the output one with a phase of 180 degrees with an amplitude. If we connect the - input to the ground and make a wave to the + or non-inverting base, we will have a wave with amplified amplitude and 0 phase difference at the output.
Op-amp should ideally have infinite input impedance and 0 output impedance. But in reality, this is not the case and usually amps have an input resistance of several tens of kilo ohms and an output resistance of less than 100 ohms.
Op-amps have many applications, and by using an op-amp and a handful of parts, voltage comparator circuits, inverting and non-inverting, buffer, adder, differential amplifier, integrator, derivative, Schmitt trigger can be made. , designed and produced a circuit breaker and dozens of other circuits. Op-amps can be used as open-loop (no feedback) and closed-loop (with feedback) amplifiers.
|
