گیت منطقی NOT

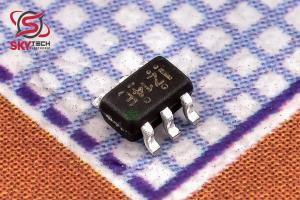

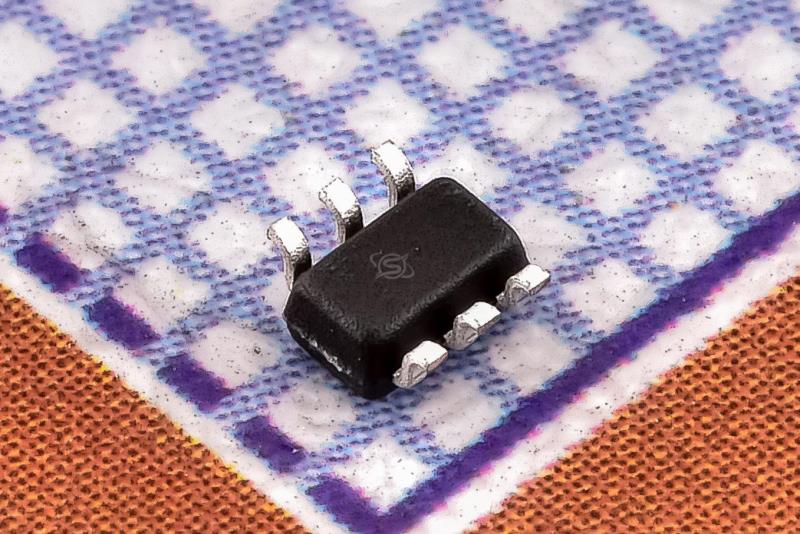

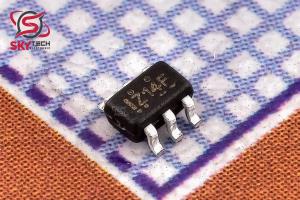

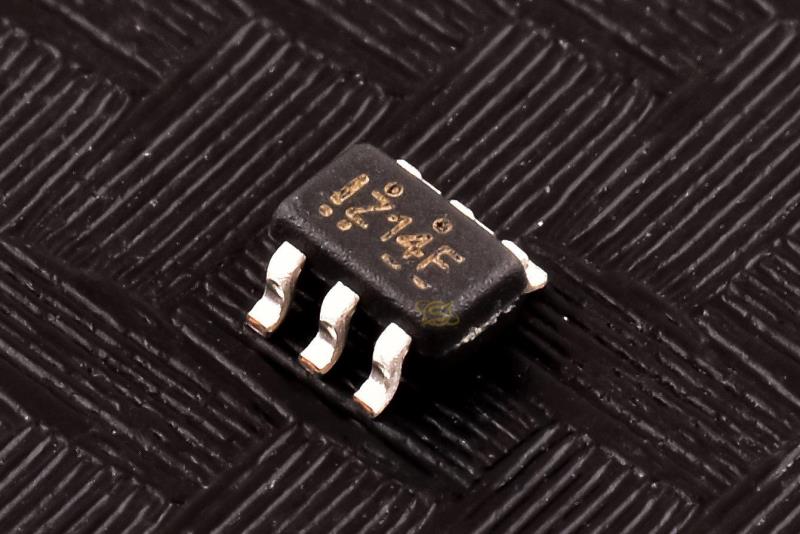

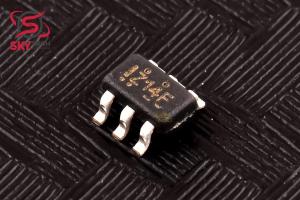

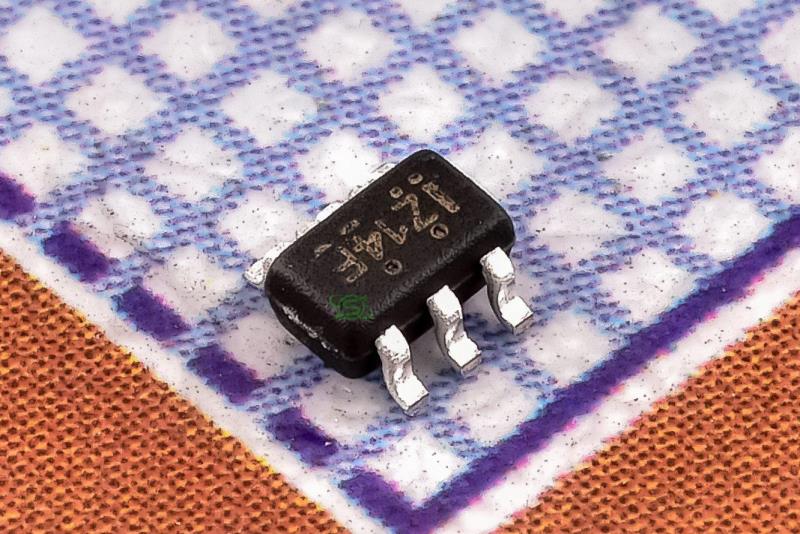

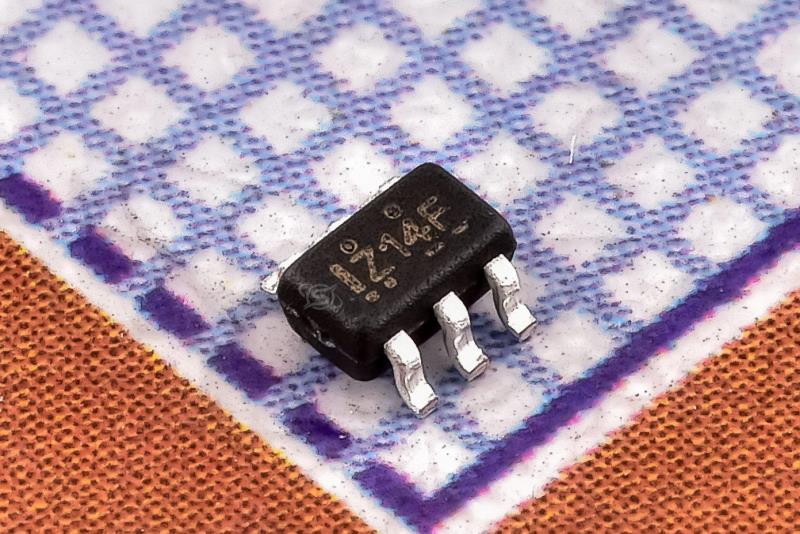

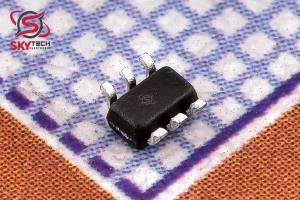

NC7WZ14P6X (Z14)

TinyLogic UHS Dual Inverter with Schmitt Trigger Inputs

کیفیت: ORIGINAL(distributor)       پکیج: SC-88 (CASE 419B−02)

قیمت تک فروشی  1,540,300  ریال

قیمت عمده  1,467,500  ریال (10 به بالا)

قیمت ویژه  1,438,380  ریال (100 به بالا)

قیمت فوق العاده1,423,820  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.802  تتر با تخفیف

8.487.847.76


تعداد موجودی در انبار : 50 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

قطعه NC7WZ14 يک اينورتر دوتايي با ورودي اشميت تريگر از سري Ultra-High Speed (UHS) شرکت onsemi است که با فناوري پيشرفته CMOS ساخته شده تا سرعت بسيار بالا، توان خروجي قوي و مصرف توان استاتيک پايين را در محدوده وسيع ولتاژ تغذيه فراهم کند. اين قطعه در بازه ولتاژي 1.65 ولت تا 5.5 ولت عمل مي‌کند و در زمان خاموش بودن منبع تغذيه (VCC = 0) ورودي‌ها و خروجي‌ها در حالت امپدانس بالا قرار دارند. ورودي‌ها مي‌توانند ولتاژ تا 5.5 ولت را تحمل کنند، حتي اگر VCC کمتر باشد. ورودي‌هاي اشميت تريگر در ولتاژ 5 ولت به‌طور معمول هيسترزيس 1 ولتي دارند که باعث مقاومت بيشتر در برابر نويز مي‌شود. اين قطعه داراي تأخير انتقال فقط 3.2 نانوثانيه در ولتاژ 5 ولت و خازن 50 پيکوفاراد، و توان خروجي بالا تا ±24 ميلي‌آمپر در VCC = 3V است. همچنين از ويژگي‌هايي مانند تحمل اضافه ولتاژ، مدار کاهش نويز و EMI اختصاصي، حالت‌هاي کم‌مصرف با ورودي/خروجي امپدانس بالا، و بسته‌بندي‌هاي بسيار کوچک (MicroPak و SC-88) برخوردار است. اين قطعه بدون سرب، عاري از هالوژن و مطابق با استاندارد RoHS است.



Description

The NC7WZ14 is a dual inverter with Schmitt trigger inputs from onsemi’s Ultra-High Speed (UHS) TinyLogic series, fabricated using advanced CMOS technology to deliver ultra-high speed and strong output drive while maintaining low static power dissipation across a wide VCC range. It operates within a voltage range of 1.65 V to 5.5 V, and both inputs and outputs go into a high-impedance state when VCC is 0 V. The inputs can tolerate voltages up to 5.5 V, independent of the supply voltage. Its Schmitt trigger inputs provide typically 1 V hysteresis at 5 V, enhancing noise immunity. The device features a typical propagation delay of 3.2 ns at 5 V with 50 pF load and offers ±24 mA output drive at 3 V VCC. Additional features include over-voltage tolerant inputs for level shifting, proprietary noise and EMI reduction circuitry, power-down high-impedance I/Os, and ultra-small MicroPak and SC-88 packages. The device is Pb-Free, Halogen-Free/BFR-Free, and RoHS compliant.
