آی سی مولتی ویبراتور

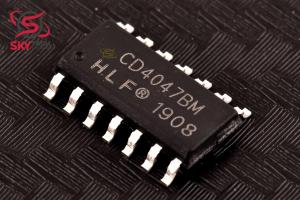

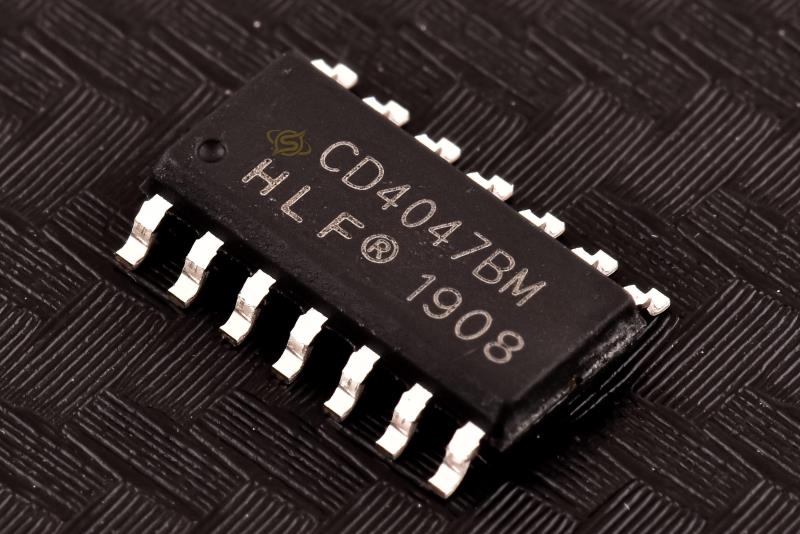

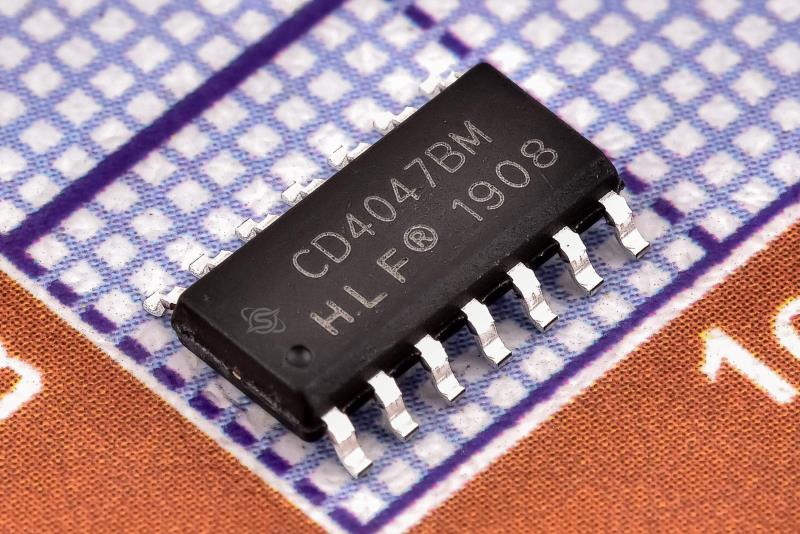

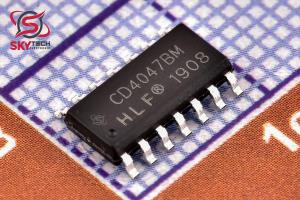

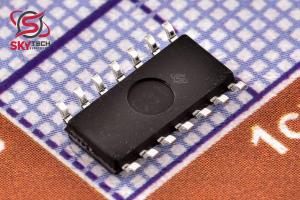

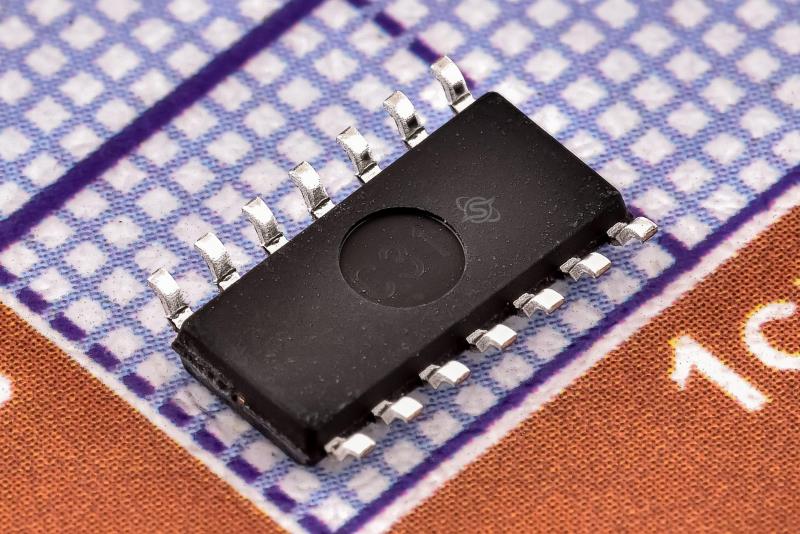

CD4047BM
CMOS Low-Power Monostable/Astable Multivibrator
کیفیت: Not original(copy) پکیج: SOIC-14
قیمت تک فروشی 103,011 ریال
قیمت عمده 77,865 ریال (10 به بالا)
قیمت ویژه 76,608 ریال (100 به بالا)
قیمت فوق العاده75,979 ریال (1000 به بالا)
 قیمت تک فروشی 0.146 تتر با تخفیف
0.70.50.490.49
|
توضیحات
CD4047B متشکل از يک مولتي ويبراتور استقرار پذير با قابليت راه اندازي با تکنيک هاي منطقي است که براي اجازه عملکرد مولتي ويبراتور مونوپايدار با راه اندازي لبه مثبت يا منفي با گزينه هاي ريتريگر و شمارش خارجي وجود دارد. ورودي ها عبارتند از +TRIGGER، TRIGGER، ASTABLE، ASTABLE، RETRIGGER و EXTERNAL RESET. خروجي هاي بافر هستند. Q. Q و اسيلاتور. در تمام حالت‌هاي کار، خازن خارجي بايد بين پايانه‌هاي C-Timing و RC-Common و يک مقاومت خارجي بين پايانه‌هاي R-Timing و RC-Common متصل شود. عمليات پايدار با يک بالا فعال مي شود. سطح در ورودي ASTABLE يا سطح پايين در ورودي ASTABLE يا هر دو. دوره موج مربعي در خروجي هاي Q و Q در اين حالت عملکرد تابعي از اجزاي خارجي است. به کار گرفته شده. پالس هاي ورودي "True" در ورودي ASTABLE يا پالس هاي "Complement" در ورودي ASTABLE به مدار اجازه مي دهد تا به عنوان يک مولتي ويبراتور دروازه اي استفاده شود. دوره خروجي OSCILLATOR نيمي از خروجي ترمينال Q در حالت استيبل خواهد بود. با اين حال، چرخه وظيفه 50? در اين خروجي تضمين نمي شود. CD4047B در حالت يکنواخت زماني فعال مي شود که يک لبه مثبت در ورودي +TRIGGER رخ دهد در حالي که TRIGGER پايين نگه داشته شود. پالس هاي ورودي ممکن است هر مدتي نسبت به پالس خروجي داشته باشند.
Description
CD4047B consists of a gatable
astable multivibrator with logic techni- ques incorporated to permit positive or negative edge-triggered monostable multivibrator action with retriggering and external counting options.
Inputs include +TRIGGER, TRIGGER, ASTABLE, ASTABLE, RETRIGGER, and EXTERNAL RESET. Buffered outputs are. Q. Q, and OSCILLATOR. In all modes of operation, and external capacitor must be connected between C-Timing and RC- Common terminals, and an external resistor must be connected between the R-Timing and RC-Common terminals.
Astable operation is enabled by a high. level on the ASTABLE input or a low level on the ASTABLE input, or both. The period of the square wave at the Q and Q Outputs in this mode of operation is a function of the external components. employed. "True" input pulses on the ASTABLE input or "Complement" pulses on the ASTABLE input allow the circuit to be used as a gatable multivibrator. The OSCILLATOR output period will be half of the Q terminal output in the astable mode. However, a 50% duty cycle is not guaranteed at this output.
The CD4047B triggers in the monostable mode when a positive-going edge occurs on the+TRIGGER-input while the-TRIGGER is held low. Input pulses may be of any duration relative to the output pulse.
|
