گیت منطقی NAND

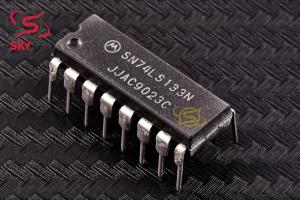

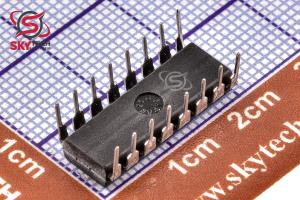

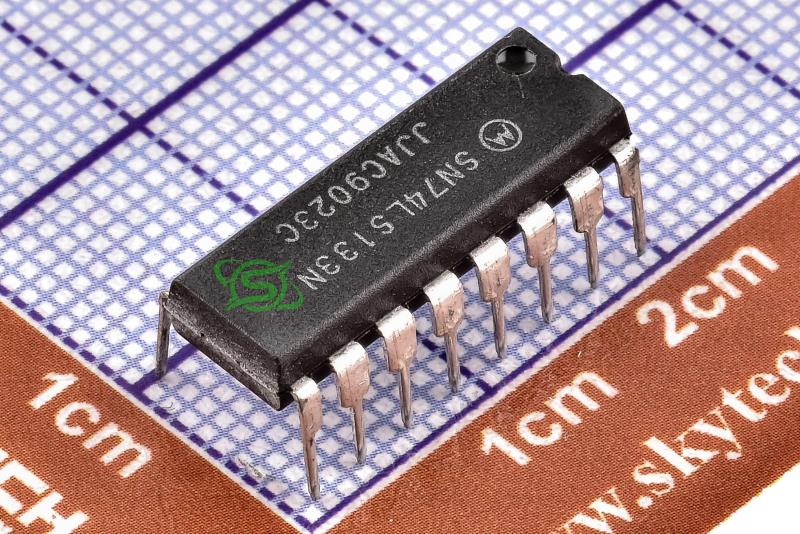

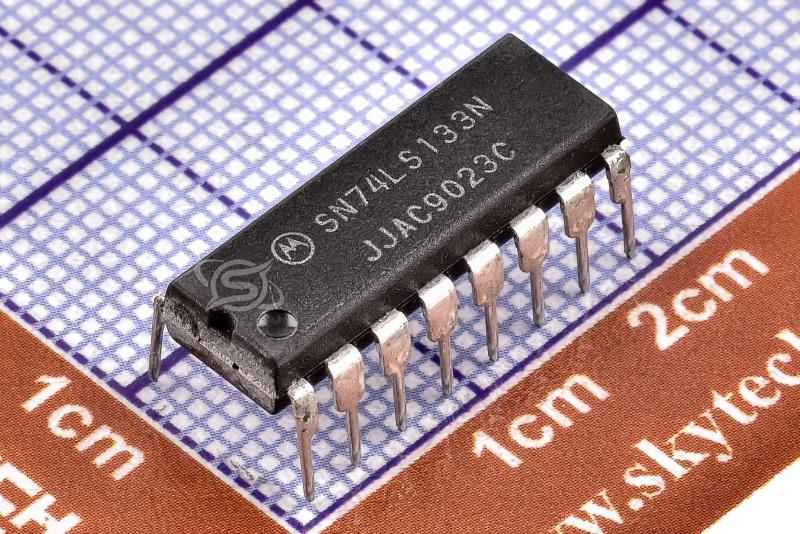

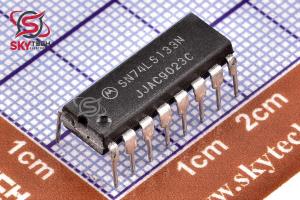

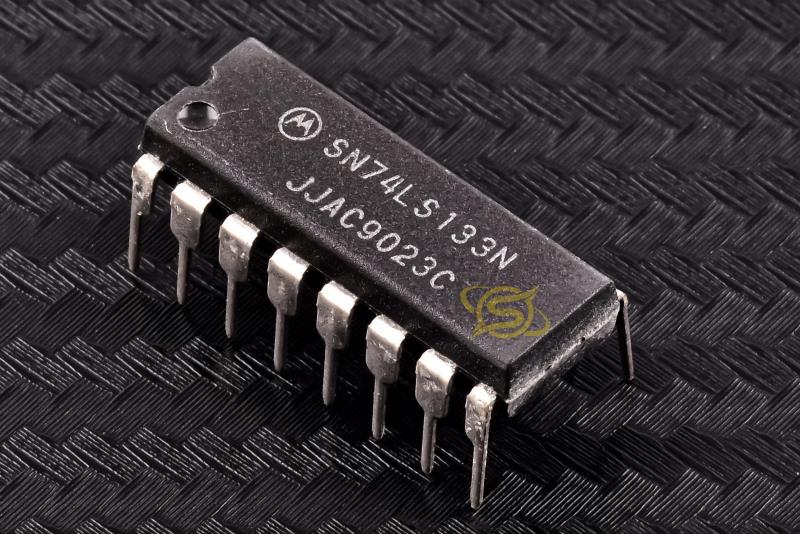

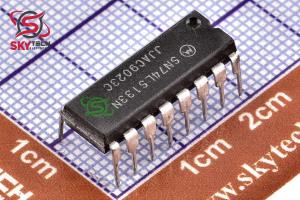

SN74LS133N
13INPUT NAND GATE
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 555,665 ریال
قیمت عمده 531,022 ریال (10 به بالا)
قیمت ویژه 521,164 ریال (100 به بالا)
قیمت فوق العاده516,236 ریال (1000 به بالا)
 قیمت تک فروشی 0.769 تتر با تخفیف
4.123.923.843.8
|
توضیحات
يک گيت ساده دو ورودي NAND منطقي مي‌تواند توسط کليدهاي مقاومتي-ترانزيستوري (RTL) که به صورت شکل زير به يکديگر متصل شده‌اند، ساخته شود. براي اين کار بايد ورودي‌ها مستقيما به بيس ترانزيستورها متصل شوند. همچنين هر دو ترانزيستور براي خروجي Q بايد در ناحيه قطع باشند. گيت‌هاي NAND منطقي با استفاده از مدارات ديجيتال براي توليد عمل منطقي مورد نظر در دسترس هستند.عبارت بولي يا منطقي مربوط به گيت NAND، همان عبارت جمع منطقي است که روي متمم ورودي‌ها عمل مي‌کند و در واقع عکس گيت AND است. يک گيت منطقي NAND دو ورودي ساده را مي‌توان با استفاده از سوئيچ‌هاي ترانزيستور- مقاومت RTL و ورودي‌هاي مستقيما متصل به بيس‌هاي ترانزيستور، همانطور که در زير نشان داده شده‌است؛ ساخت. يکي از ترانزيستورها براي خروجي Q، بايد قطع و”خاموش (OFF)” شود.
Description
A simple two-input NAND logic gate can be constructed by resistor-transistor (RTL) switches connected as shown below. For this, the inputs must be connected directly to the base of the transistors. Also, both transistors for Q output must be in cut-off region. Logical NAND gates are available using digital circuits to produce the desired logical operation. The Boolean or logical expression related to the NAND gate is the logical sum expression that operates on the complement of the inputs and is actually the opposite of the AND gate. A simple two-input NAND logic gate can be made using RTL transistor-resistor switches and inputs directly connected to the transistor bases, as shown below; made One of the transistors for the Q output must be cut off and turned OFF.
|
