درایور موتور

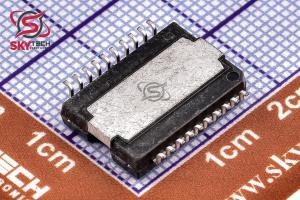

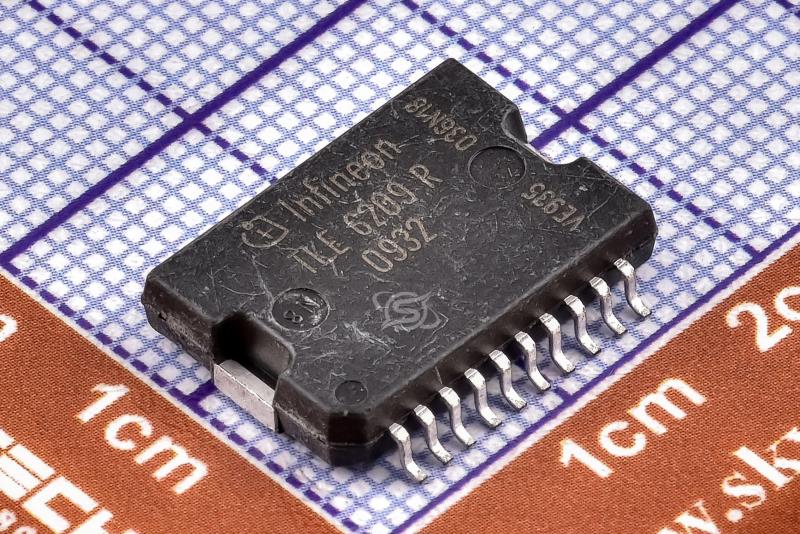

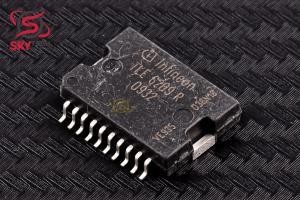

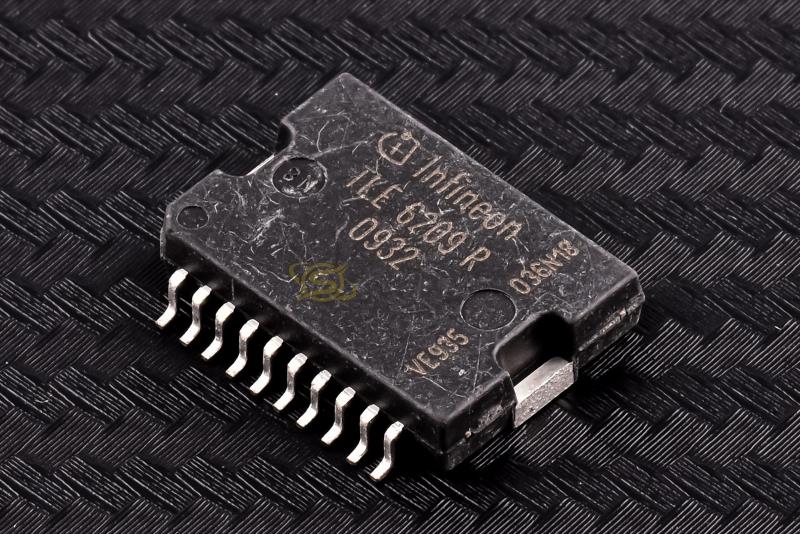

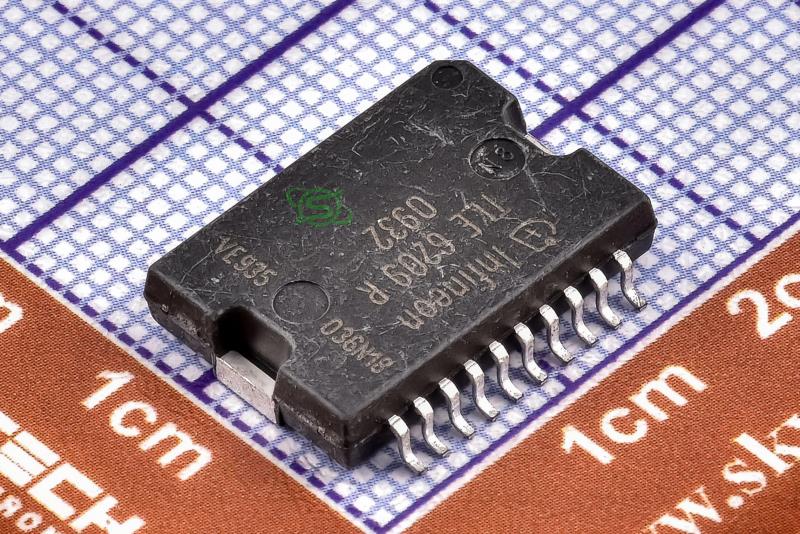

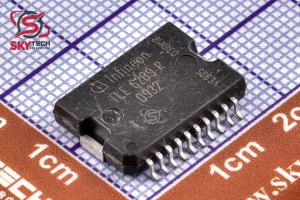

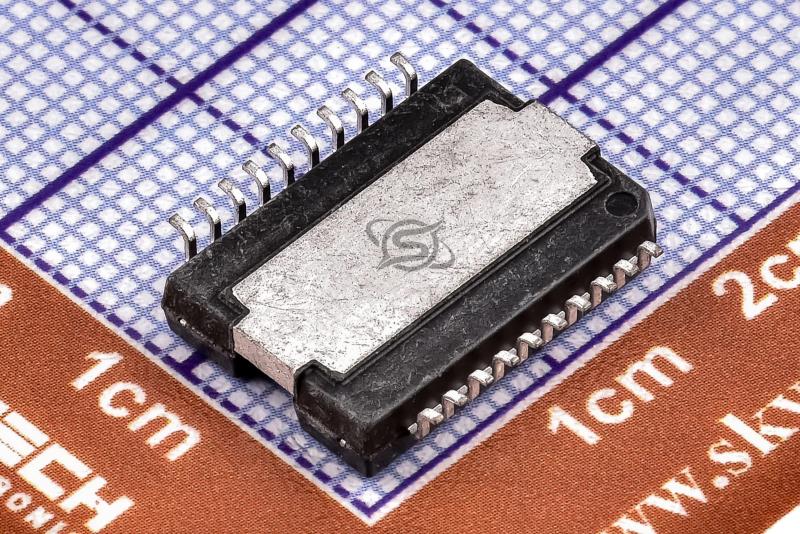

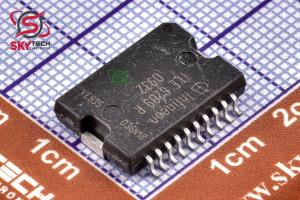

TLE6209

Full H-Bridge, designed for the control of DC and stepper motors

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-20

قیمت تک فروشی  1,172,623  ریال

قیمت عمده  1,050,665  ریال (10 به بالا)

قیمت ویژه  1,031,152  ریال (100 به بالا)

قیمت فوق العاده1,021,395  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.664  تتر با تخفیف

8.737.767.67.53


تعداد موجودی در انبار : 16 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

آي سي TLE 6209-R در ايسيوهاي مزدا 3 و مزدا 3 جديد جهت کنترل دريچه گاز برقي مورد استفاده قرار مي گيرد . اين آي سي قادر به تامين جريان خروجي حداکثر تا 7 آمپر مي باشد . همچنين با داشتن مقاومت داخلي بسيار کم 150m? امکان قطع نمودن خروجي در صورت بروز اتصالي در مدار مصرف کننده را داراست . **ويژگي ها : *محافظ افزايش دمايي و اتصال کوتاه *فرکانس سوييچينگ خروجي تا 30 کيلوهرتز پروتکول ارتباطي SPI



Description

7A H-Bridge for DC-Motor Applications The TLE 6209-2R is an intelligent full H-Bridge, designed for the control of DC and stepper motors in safety critical applications and under extreme environmental conditions.The H-Bridge is protected against over-temperature and short circuits and has an under voltage lockout for all the supply voltages “VS” (main DC power supply). All malfunctions cause the output stages to go tristate.The device is configurable by the DMS pin. When grounded, the device gives diagnostic information via a simple error flag. When supplied with VCC = 5 V, the device works in SPI mode. In this mode, detailed failure diagnosis is available via the serial interface. Features: Operating supply voltage 5 V to 28 V Typical RDSon =150m? for each output transistor (at 25 °C) Continuous DC load current 3.5 A (TC < 100 °C) Output current limitation at typ. 6.6 A ± 1.1 A Short circuit shut-down for output currents over 8 A Logic- inputs TTL/CMOS-compatible Output switching frequency up to 30 kHz Rise and fall times optimized for 0.5-2 kHz Over-temperature protection Short circuit protection Undervoltage disable function Diagnostic by SPI or Status-Flag (configurable) Enable and Disable input P-DSO-20-12 power package
