توضیحات

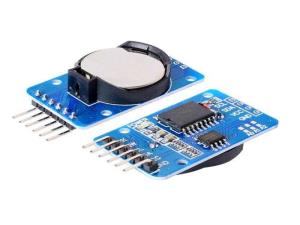

آي سي DS3231 تکميل شده و پيشرفته ترDS1307 بوده که علاوه بر امکاناتDS1307 از دقت بالاتر، در نظرگرفتن پين ريست و نيز قابل برنامه ريزي 2زمان مختلف به منظور تنظيم آلارم است. ولتاژ کاري ماژول ساعت فوق دقيق DS3231 3.3 بوده و از باتري بک آپ و جريان مصرفي بسيار پايين استفاده مي کند. در واقع ماژول ساعت فوق دقيق DS3231 ساعت زمان واقعي real time clock(RTC) بوده که از پروتکل سريالI2C پشتيباني مي کند. کارکرد ماژول ساعت فوق دقيق DS3231 براساس کدهاي binary coded decimalکه اصطلاحا کدBCD ناميده مي شود، است.
باتري بک آپ قرار گرفته بر روي ماژول ساعت فوق دقيق DS3231 زمانيکه برق در دسترس نيست باعث جلوگيري از عقب افتادن زمان خواهد شد. منبع کلاک اين آي سي از يک کريستال ساعت به فرکانس 32.768KHZاستفاده مي کند. اين آي سي قابل کارکرد در دو حالت24ساعته و12ساعته AM/PM را دارد همچنين علاوه بر ساعت بصورت ثانيه، دقيقه، ساعت امکان ذخيره تاريخ بصورت روز، هفته، ماه، سال را نيز دارد. در ضمن اطلاعات نوشته شده بر روي اين آي سي تا سال2100 برنامه ريزي شده است.
Description
The DS3231 is a low-cost, extremely accurate I²C real-time clock (RTC) with an integrated temperature-compensated crystal oscillator (TCXO) and crystal. The device incorporates a battery input, and maintains accurate timekeeping when main power to the device is interrupted. The integration of the crystal resonator enhances the long-term accuracy of the device as well as reduces the piece-part count in a manufacturing line. The DS3231 is available in commercial and industrial temperature ranges, and is offered in a 16-pin, 300-mil SO package.
The RTC maintains seconds, minutes, hours, day, date, month, and year information. The date at the end of the month is automatically adjusted for months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or 12-hour format with an active-low AM/PM indicator. Two programmable time-of-day alarms and a programmable square-wave output are provided. Address and data are transferred serially through an I²C bidirectional bus.
A precision temperature-compensated voltage reference and comparator circuit monitors the status of VCC to detect power failures, to provide a reset output, and to automatically switch to the backup supply when necessary. Additionally, the active-low RST pin is monitored as a pushbutton input for generating a µP reset.
|
