اپتوکوپلر

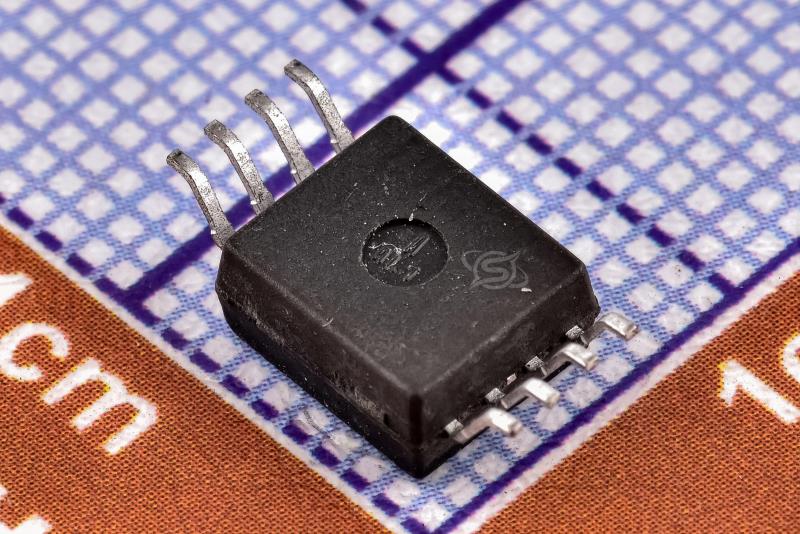

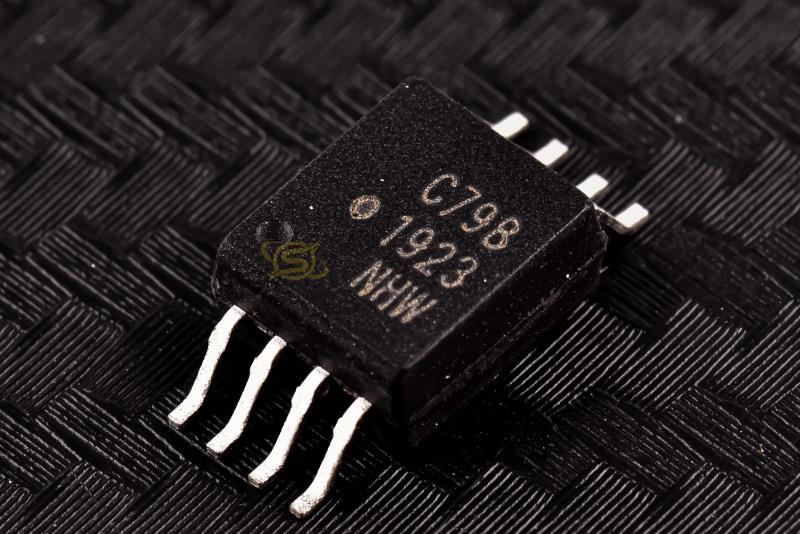

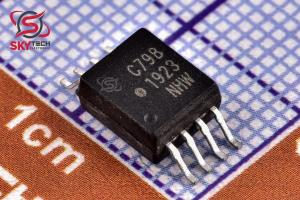

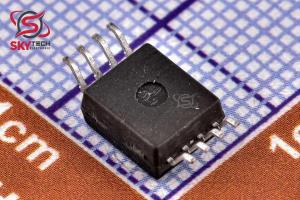

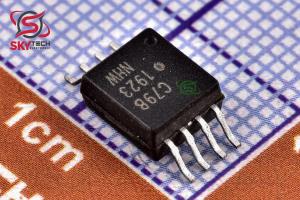

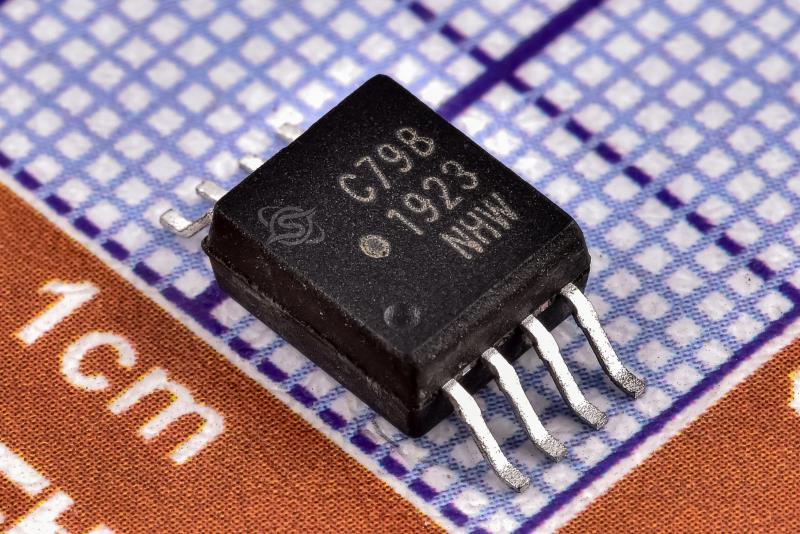

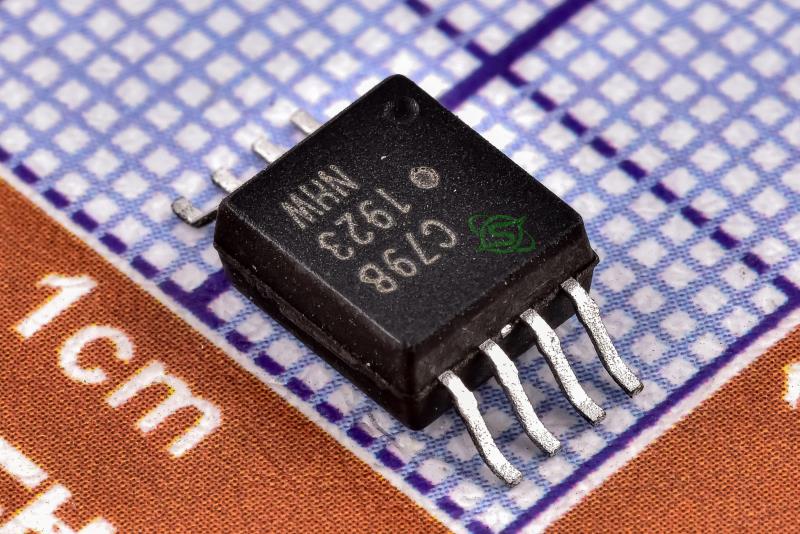

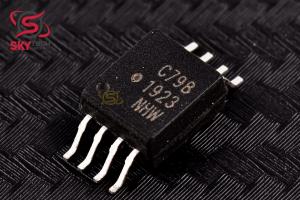

ACPL-C79B
Precision Miniature Isolation Amplifiers
کیفیت: ORIGINAL(distributor) پکیج: Stretched SOP-8
قیمت تک فروشی 1,224,435 ریال
قیمت عمده 1,161,570 ریال (10 به بالا)
قیمت ویژه 1,138,939 ریال (100 به بالا)
قیمت فوق العاده1,127,623 ریال (1000 به بالا)
 قیمت تک فروشی 1.738 تتر با تخفیف
9.598.828.73
|
توضیحات
تقويت کننده هاي ايزوله ACPL-C79B/C79A/C790 براي سنجش جريان و ولتاژ در مبدل هاي برق الکترونيکي در کاربردهايي از جمله درايوهاي موتور و سيستم هاي انرژي تجديدپذير طراحي شده اند. در اجراي درايو موتور معمولي، جريان از طريق يک مقاومت خارجي جريان مي‌يابد و افت ولتاژ آنالوگ حاصل توسط تقويت‌کننده جداسازي حس مي‌شود.
يک ولتاژ خروجي ديفرانسيل متناسب با جريان در طرف ديگر مانع جداسازي نوري ايجاد مي شود. براي کاربردهاي عمومي، ACPL-C79A (±1% تحمل افزايش) و ACPL-C790 (±3% تحمل افزايش) توصيه مي شود. براي کاربردهاي با دقت بالا، مي توان از ACPL-C79B (±0.5% تحمل بهره) استفاده کرد. اين محصول از يک منبع تغذيه 5 ولت کار مي کند و خطي بودن و عملکرد ديناميکي عالي 62 دسي بل SNR را ارائه مي دهد.
اين محصول با پهناي باند 200 کيلوهرتز، زمان پاسخگويي سريع 1.6 ميکرو ثانيه، شرايط گذرا را در شرايط اتصال کوتاه و اضافه بار ثبت مي کند.
ايمني گذرا حالت معمولي بالا (15 کيلوولت بر ثانيه) ACPL-C79B/C79A/C790 دقت و پايداري لازم براي نظارت دقيق جريان موتور در محيط‌هاي کنترل موتور با نويز بالا را فراهم مي‌کند و کنترل نرم‌تري را فراهم مي‌کند («موج گشتاور کمتر» ) در انواع کاربردهاي کنترل موتور.
Description
The ACPL-C79B/C79A/C790 isolation amplifiers are designed for current and voltage sensing in electronic power converters in applications including motor drives and renewable energy systems. In a typical motor drive implementation, current flows through an external resistor and the resulting analog voltage drop is sensed by the isolation amplifier.
A differential output voltage that is proportional to the current is created on the other side of the optical isolation barrier. For general applications, the ACPL-C79A (±1% gain tolerance) and the ACPL-C790 (±3% gain tolerance) are recommended. For high precision applications, the ACPL-C79B (±0.5% gain tolerance) can be used. The product operates from a single 5 V supply and provides excellent linearity and dynamic performance of 62 dB SNR.
With 200 kHz bandwidth, 1.6 µs fast response time, the product captures transients in short circuit and overload conditions.
The high common-mode transient immunity (15 kV/µs) of the ACPL-C79B/C79A/C790 provides the precision and stability needed to accurately monitor motor current in high noise motor control environments, providing for smoother control (less “torque ripple”) in various types of motor control applications.
|
