تصحیح کننده ضریب توان

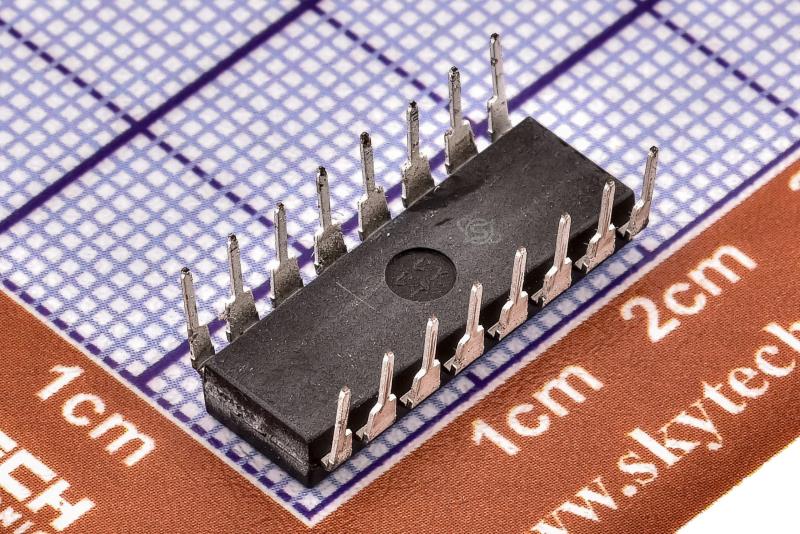

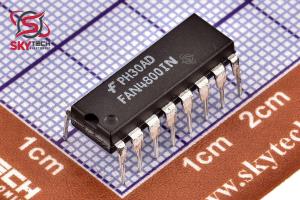

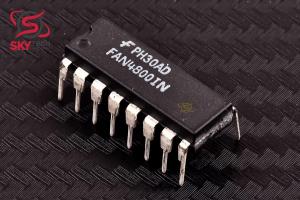

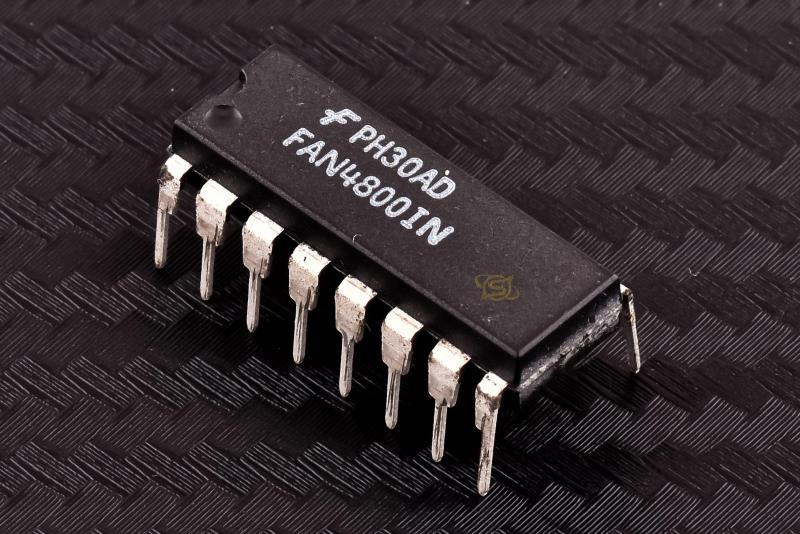

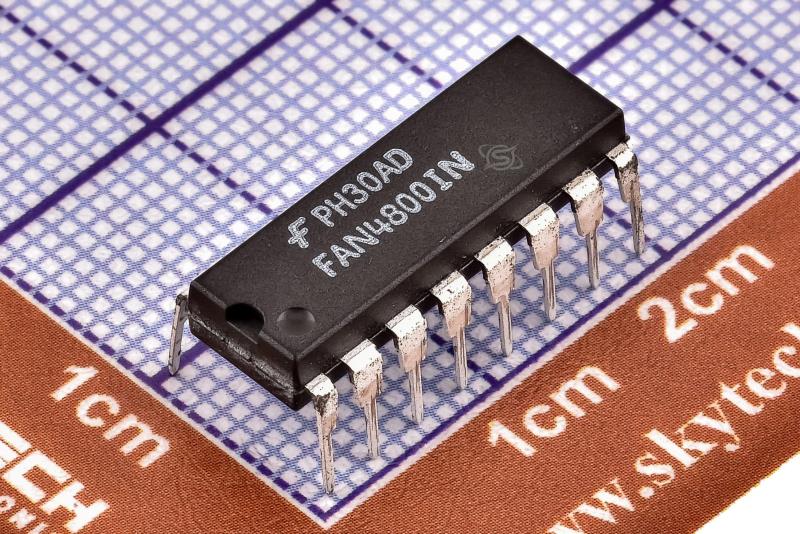

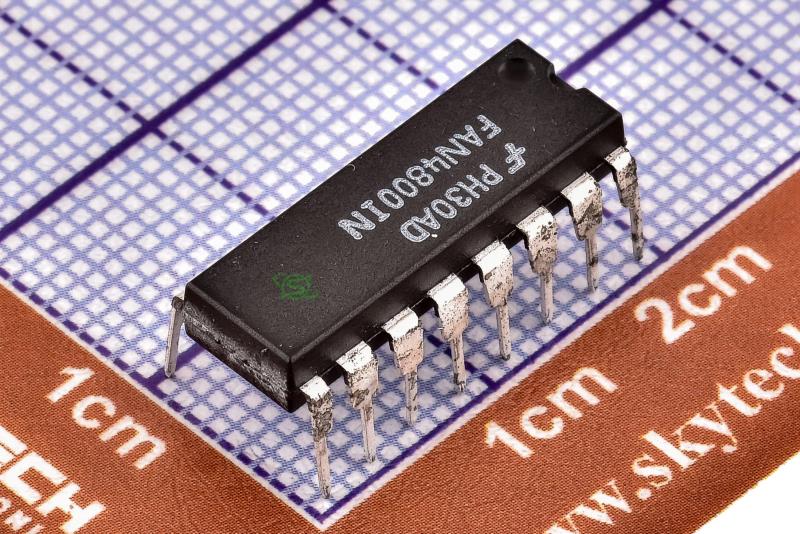

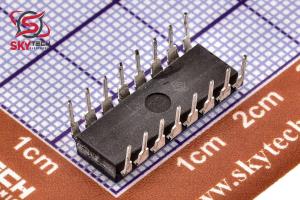

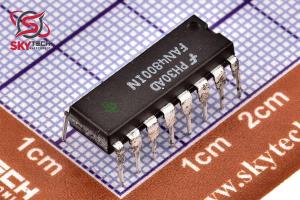

FAN4800IN
Low Start-Up Current PFC/PWM Controller
کیفیت: ORIGINAL(distributor) پکیج: DIP-16
قیمت تک فروشی 986,005 ریال
قیمت عمده 901,550 ریال (10 به بالا)
قیمت ویژه 884,659 ریال (100 به بالا)
قیمت فوق العاده876,214 ریال (1000 به بالا)
 قیمت تک فروشی 1.069 تتر با تخفیف
5.554.94.85
|
|
|
نوع محصول |
PFC/PWM Controller |
|
حداکثر دماي کاري |
125 سانتيگراد |
|
حداقل دماي کاري |
-40 سانتيگراد |
|
شرکت توليد کننده |
Fairchild |
|
توضیحات
FAN4800 يک کنترل کننده براي منابع تغذيه با ضريب توان تصحيح شده و در حالت سوئيچ است. تصحيح ضريب توان (PFC) امکان استفاده از خازنهاي حجيم کوچکتر و کمهزينهتر را فراهم ميکند، بارگذاري خط برق و فشار روي FETهاي سوئيچينگ را کاهش ميدهد و منجر به منبع تغذيهاي ميشود که کاملاً با مشخصات IEC-1000-3-2 مطابقت دارد. FAN4800 که به عنوان نسخه BiCMOS استاندارد صنعتي ML4800 در نظر گرفته شده است، شامل مدارهايي براي اجراي اصلاح ضريب توان پيشرو، جريان متوسط، نوع تقويت کننده و مدولاتور پهناي پالس لبه انتهايي (PWM) است. درايور گيت با قابليت 1A نياز به مدارهاي درايور خارجي را به حداقل مي رساند. نيازهاي کم توان راندمان را بهبود مي بخشد و هزينه قطعات را کاهش مي دهد. يک مقايسه کننده اضافه ولتاژ در صورت کاهش ناگهاني بار، بخش PFC را خاموش مي کند. بخش PFC همچنين شامل محدود کردن پيک جريان و محافظت در برابر ولتاژ ورودي است. بخش PWM را مي توان در حالت جريان يا ولتاژ، تا 250 کيلوهرتز کار کرد و شامل يک محدوديت چرخه کاري دقيق 50% براي جلوگيري از اشباع ترانسفورماتور است. FAN4800 داراي محدوديت جريان تاشو براي بخش PWM است تا حفاظت در برابر اتصال کوتاه را فراهم کند.
Description
The FAN4800 is a controller for power-factor-corrected,
switched-mode power supplies. Power Factor Correction
(PFC) allows the use of smaller, lower-cost bulk capaci-
tors, reduces power line loading and stress on the
switching FETs, and results in a power supply that fully
complies with IEC-1000-3-2 specifications. Intended as a
BiCMOS version of the industry-standard ML4800, the
FAN4800 includes circuits for the implementation of
leading-edge, average-current, boost-type power factor
correction and a trailing-edge Pulse Width Modulator
(PWM). A gate driver with 1A capabilities minimizes the
need for external driver circuits. Low-power require-
ments improve efficiency and reduce component costs.
An over-voltage comparator shuts down the PFC section
in the event of a sudden decrease in load. The PFC sec-
tion also includes peak current limiting and input voltage
brownout protection. The PWM section can be operated
in current or voltage mode, at up to 250kHz, and
includes an accurate 50% duty cycle limit to prevent
transformer saturation.
The FAN4800 includes a folded-back current limit for the
PWM section to provide short-circuit protection.
|
