پتانسیومتر دیجیتال

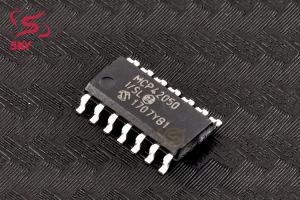

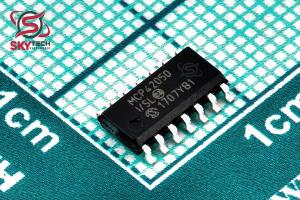

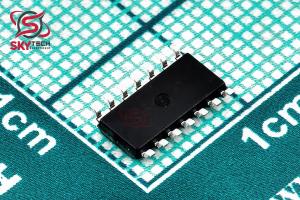

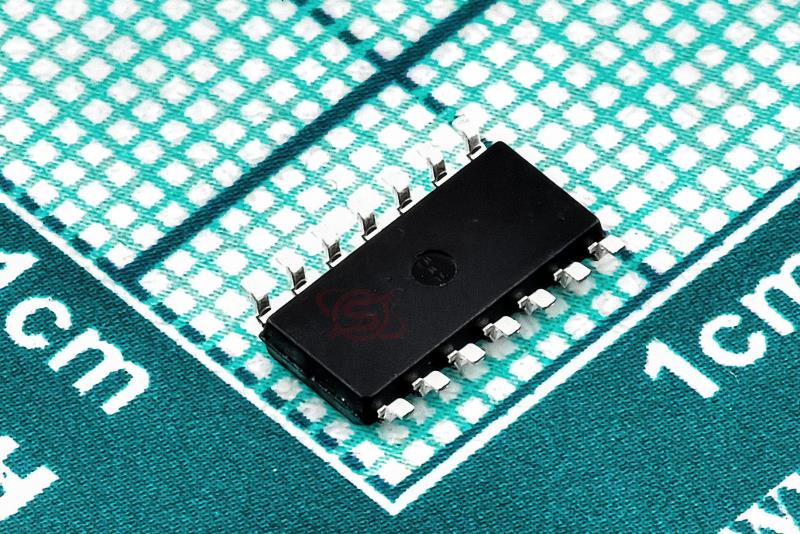

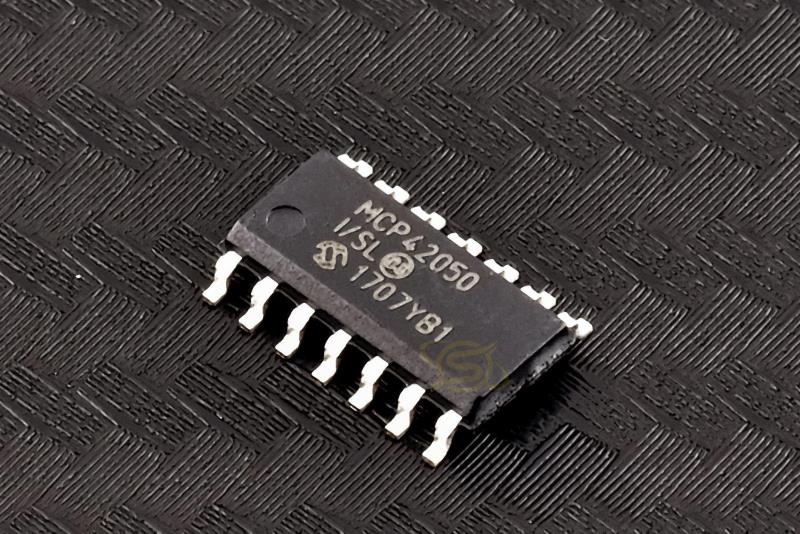

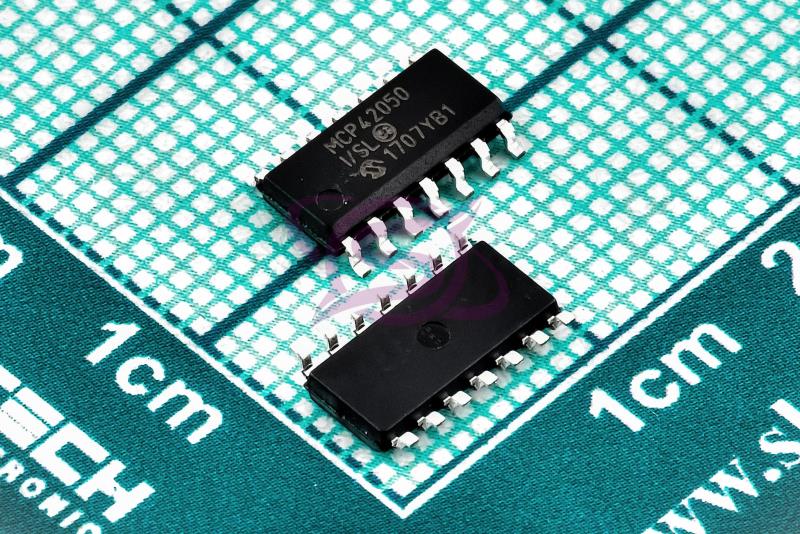

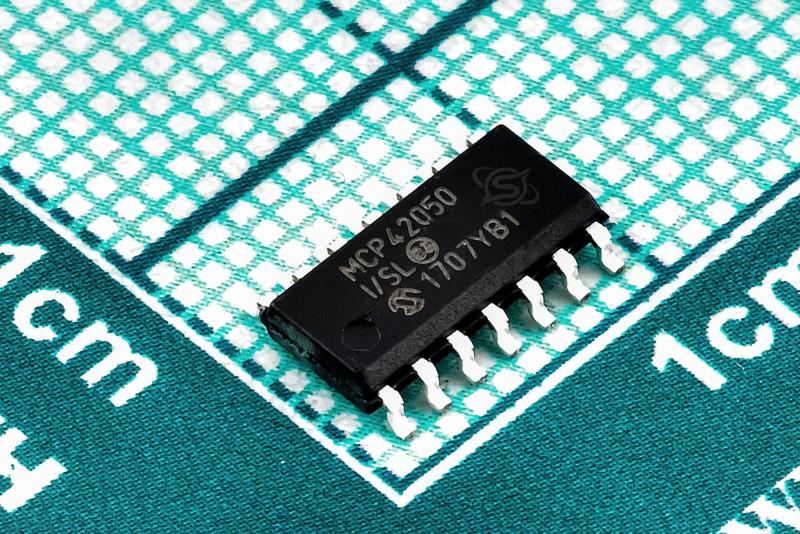

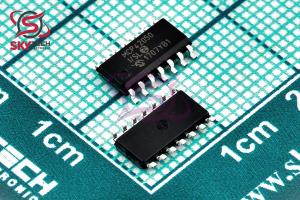

MCP42050-I SL
Dual Digital Potentiometer with SPI™ Interface
کیفیت: ORIGINAL(distributor) پکیج: SOIC-14
قیمت تک فروشی 689,949 ریال
قیمت عمده 658,523 ریال (10 به بالا)
قیمت ویژه 645,953 ریال (100 به بالا)
قیمت فوق العاده639,667 ریال (1000 به بالا)
 قیمت تک فروشی 0.979 تتر با تخفیف
5.144.94.84.75
|
توضیحات
دستگاه‌هاي MCP41XXX و MCP42XXX پتانسيومترهاي ديجيتالي با موقعيت 256 هستند که در نسخه‌هاي مقاومتي 10، 50 و 100 کيلو اهم موجود هستند. MCP41XXX يک دستگاه تک کاناله و در بسته بندي 8 پين PDIP يا SOIC ارائه مي شود.
MCP42XXX شامل دو کانال مستقل در يک بسته 14 پين PDIP، SOIC يا TSSOP است. موقعيت wiper MCP41XXX/42XXX به صورت خطي متفاوت است و از طريق يک رابط SPI استاندارد صنعتي کنترل مي شود.
دستگاه ها در طول عمليات استاتيک کمتر از 1 ميکرو A مصرف مي کنند. يک ويژگي خاموش کردن نرم افزار ارائه شده است که ترمينال "A" را از پشته مقاومت جدا مي کند و به طور همزمان wiper را به ترمينال "B" متصل مي کند.
علاوه بر اين، MCP42XXX دوگانه داراي يک پين SHDN است که عملکرد مشابهي را در سخت افزار انجام مي دهد. در طول حالت خاموش شدن، محتويات رجيستر پاک کن را مي توان تغيير داد و پتانسيومتر از حالت خاموش شدن به مقدار جديد برمي گردد.
پس از روشن شدن، wiper به حالت مقياس متوسط (80 ساعت) بازنشاني مي شود. پين RS (تنظيم مجدد) يک تنظيم مجدد سخت افزاري را اجرا مي کند و همچنين wiper را به مقياس متوسط برمي گرداند.
Description
The MCP41XXX and MCP42XXX devices are 256-position digital potentiometers available in 10, 50, and 100 kOhm resistor versions. The MCP41XXX is a single-channel device and comes in an 8-pin PDIP or SOIC package.
The MCP42XXX contains two independent channels in a 14-pin PDIP, SOIC, or TSSOP package. The wiper position of the MCP41XXX/42XXX varies linearly and is controlled via an industry standard SPI interface.
The devices consume less than 1 microA during static operation. A software shutdown feature is provided that disconnects the "A" terminal from the resistor stack and simultaneously connects the wiper to the "B" terminal.
In addition, the dual MCP42XXX has an SHDN pin that performs a similar function in hardware. During power-down mode, the contents of the eraser register can be changed and the potentiometer will return to the new value from power-down mode.
After switching on, the wiper is reset to the medium scale mode (80 hours). The RS (reset) pin performs a hardware reset and also resets the wiper to mid-scale.
|
