توضیحات
MAX5436–MAX5439 پتانسيومترهاي ديجيتال با ولتاژ بالا با 128 ضربه (± ولتاژ تا 15 ولت) در بسته‌هايي هستند که اندازه دستگاه‌هاي مشابه در 8 پين SO هستند. آنها عملکرد مشابه پتانسيومترهاي مکانيکي را انجام مي دهند، اما مکانيک را با يک رابط ديجيتال ساده جايگزين مي کنند.
منطق ديجيتال توسط يک ولتاژ منبع تغذيه 2.7 تا + 5.25 ولت جداگانه (VCC) تغذيه مي شود. رشته مقاومت از منابع آنالوگ خود (VDD و VSS) استفاده مي کند که نياز به VDD - VSS بيشتر از 9 ولت و کمتر از 31.5 ولت دارند. اين امکان انعطاف پذيري بيشتر در محدوده ولتاژ قابل استفاده با اين دستگاه ها را فراهم مي کند.
نمونه‌هايي از محدوده تغذيه آنالوگ نه تنها شامل ولتاژهاي دوگانه ± 5 ولت تا 15 ولت است، بلکه ولتاژهاي تک منبعي مانند +10 ولت، 15 + ولت، 30 ولت + 30 ولت و بيشتر، تا زماني که محدوده VDD - VSS و VCC - VSS برآورده شده است.
MAX5437/MAX5439 شامل يک تقويت کننده روي تراشه، ولتاژ بالا و غيرمتعهد است که باعث کاهش بيشتر در فضاي برد و هزينه مي شود.
ساير ويژگي‌ها عبارتند از: ضرايب دماي مقاومت نسبتاً 35ppm/°C، ضرايب دمايي مقاومت نسبتاً 5ppm/°C، رابط سريال سازگار با 3 سيم SPI™/QSPI™/MICROWIRE™، و بازنشاني روشن و روشن به مقياس متوسط. MAX5436/MAX5438 در بسته هاي 10 پين ?MAX موجود است.
MAX5437/MAX5439 در بسته 14 پين TSSOP موجود است. هر دستگاه در محدوده دمايي طولاني از -40 درجه سانتيگراد تا +85 درجه سانتيگراد تضمين مي شود.
Description
The MAX5436–MAX5439 are 128-tap high-voltage (±5V to ±15V) digital potentiometers in packages that are half the size of comparable devices in 8-pin SO. They perform the same function as mechanical potentiometers, but replace the mechanics with a simple digital interface.
The digital logic is powered by a separate single +2.7V to +5.25V supply voltage (VCC). The resistor string uses its own analog supplies (VDD and VSS) that require VDD - VSS to be greater than 9V and less than 31.5V. This allows for greater flexibility in voltage ranges that can be used with these devices.
Examples of analog supply ranges include not only dual voltages of ±5V to ±15V, but single-supply voltages, such as +10V, +15V, +30V, -30V, and more, as long as the ranges of VDD - VSS and VCC - VSS are met.

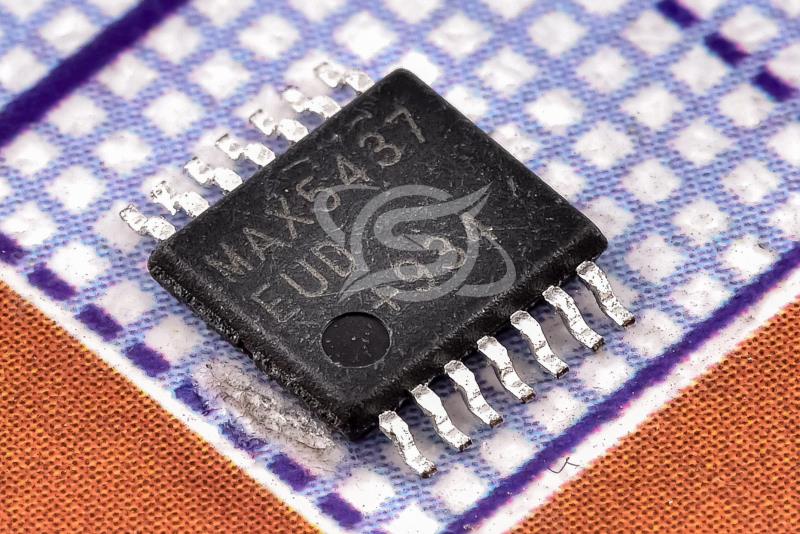

The MAX5437/MAX5439 include an on-chip, highvoltage, uncommitted amplifier, providing additional reductions in board space and cost.
Other features include low 35ppm/°C end-to-end and 5ppm/°C ratiometric resistor temperature coefficients, a 3-wire SPI™/ QSPI™/MICROWIRE™-compatible serial interface, and a power-on reset to midscale. The MAX5436/MAX5438 are available in 10-pin µMAX packages.
The MAX5437/MAX5439 are available in 14- pin TSSOP package. Each device is guaranteed over the extended temperature range of -40°C to +85°C.
|
