راه انداز گیت

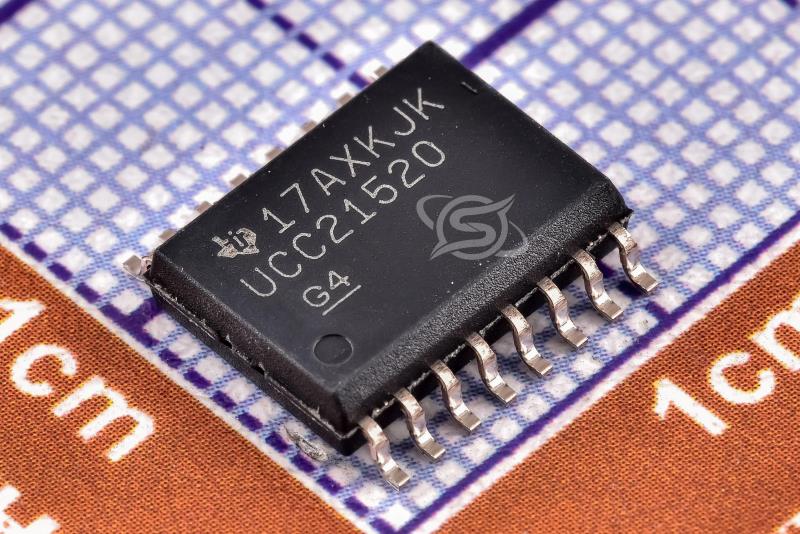

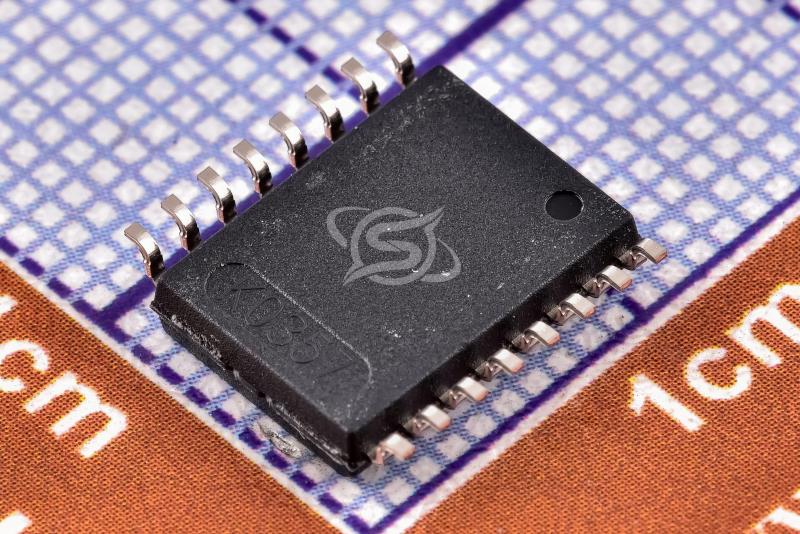

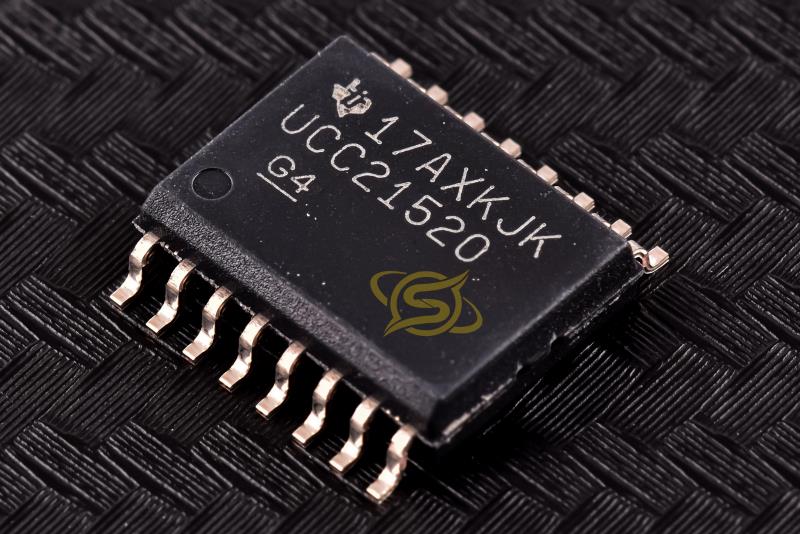

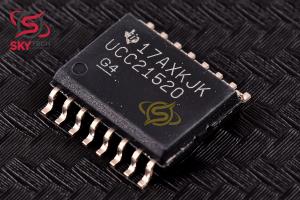

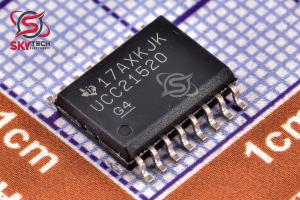

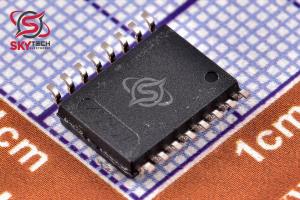

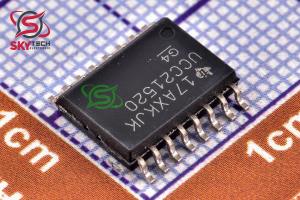

UCC21520DWR

4A, 6A, 5.7kVRMS Isolated Dual-Channel Gate Driver

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-16

قیمت تک فروشی  855,840  ریال

قیمت عمده  815,800  ریال (10 به بالا)

قیمت ویژه  799,784  ریال (100 به بالا)

قیمت فوق العاده791,776  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.918  تتر با تخفیف

4.624.44.314.27


تعداد موجودی در انبار : 100 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-16
نوع محصول Gate Driver
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 18     ولت
شرکت توليد کننده Texas Instruments



توضیحات

UCC21520 و UCC21520A درايورهاي گيت دو کاناله ايزوله با منبع 4-A و حداکثر جريان سينک 6-A هستند. اين براي هدايت ماسفت‌ها، IGBT و ماسفت‌هاي SiC تا 5 مگاهرتز با بهترين تاخير انتشار در کلاس و اعوجاج عرض پالس طراحي شده است.
سمت ورودي از دو درايور خروجي توسط يک مانع جداسازي تقويت شده 5.7 kVRMS، با حداقل 100 ولت بر ثانيه ايمني گذرا حالت مشترک (CMTI) جدا شده است.
ايزوله عملکردي داخلي بين دو درايور سمت ثانويه اجازه مي دهد تا ولتاژ کاري تا 1500 VDC داشته باشد. هر درايور را مي توان به عنوان دو درايور سمت پايين، دو درايور سمت بالا، يا يک درايور نيمه پل با زمان مرده قابل برنامه ريزي (DT) پيکربندي کرد.
يک پين غيرفعال، هر دو خروجي را همزمان با تنظيم بالا خاموش مي‌کند و در حالت باز يا زمين اجازه عملکرد عادي را مي‌دهد. به عنوان يک معيار ايمن خطا، خرابي هاي منطقي سمت اوليه هر دو خروجي را پايين مي آورند.



Description

The UCC21520 and the UCC21520A are isolated dual-channel gate drivers with 4-A source and 6-A sink peak current. It is designed to drive power MOSFETs, IGBTs, and SiC MOSFETs up to 5-MHz with best-in-class propagation delay and pulse-width distortion.
The input side is isolated from the two output drivers by a 5.7-kVRMS reinforced isolation barrier, with a minimum of 100-V/ns common-mode transient immunity (CMTI).
Internal functional isolation between the two secondary-side drivers allows a working voltage of up to 1500 VDC. Every driver can be configured as two low-side drivers, two high-side drivers, or a half-bridge driver with programmable dead time (DT).
A disable pin shuts down both outputs simultaneously when it is set high, and allows normal operation when left open or grounded. As a fail-safe measure, primary-side logic failures force both outputs low.
