آی سی درایور موتور

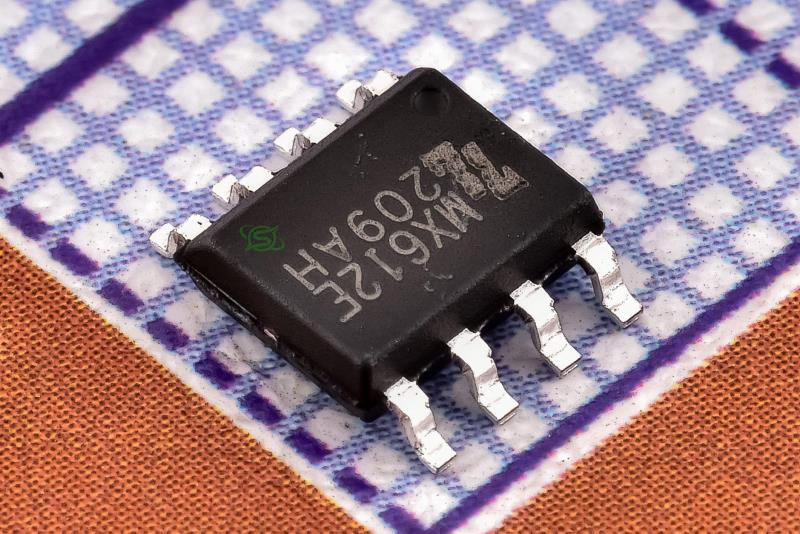

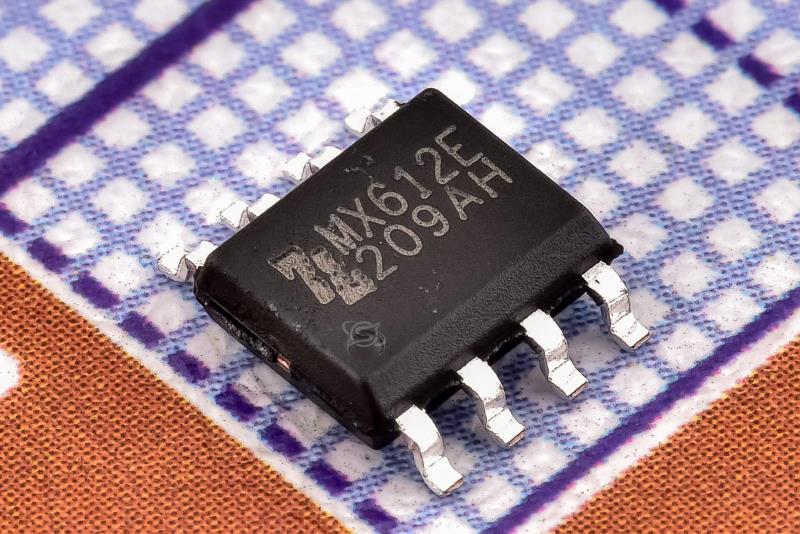

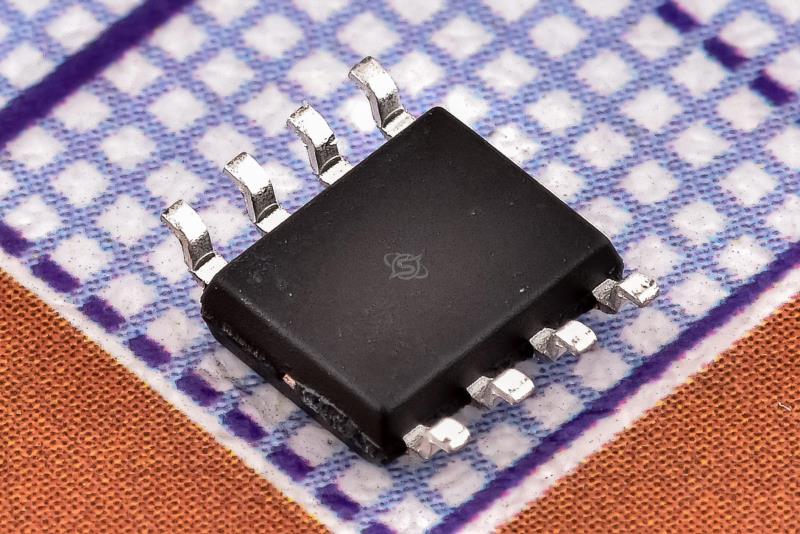

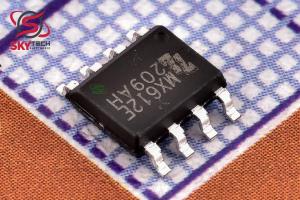

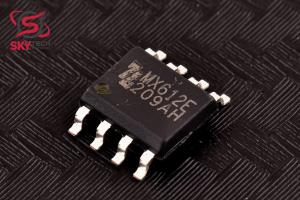

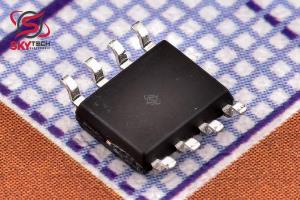

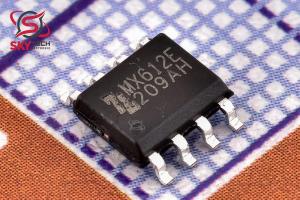

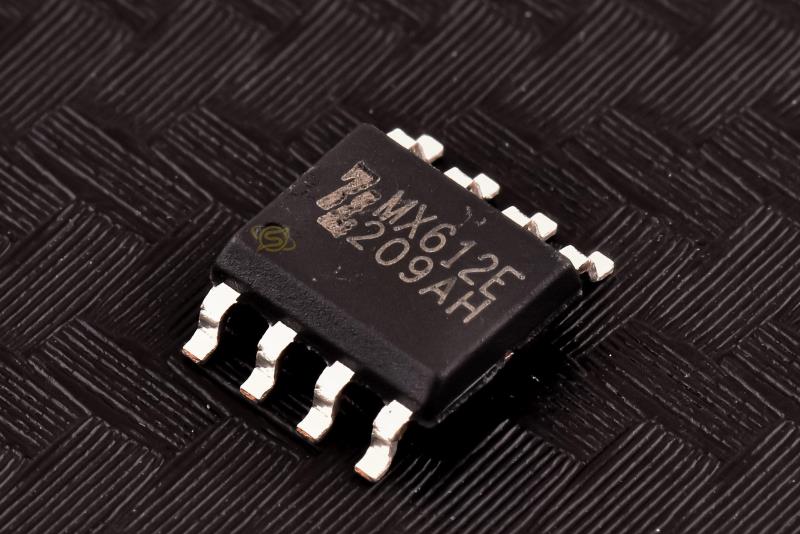

MX612E
Brushed DC Motor Driver
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 153,303 ریال
قیمت عمده 140,730 ریال (10 به بالا)
قیمت ویژه 138,215 ریال (100 به بالا)
قیمت فوق العاده136,958 ریال (1000 به بالا)
 قیمت تک فروشی 0.218 تتر با تخفیف
1.110.980.97
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
| حداکثر ولتاژ ورودي |
9.6 ولت |
|
| حداکثر جريان عبوري |
1.5 آمپر |
|
توضیحات
اين محصول از طراحي ساختار مدار پل H و فناوري لوله برق با قابليت اطمينان بالا استفاده مي کند که به ويژه براي موتورها و ساير بارهاي القايي مناسب است. اين مدار ماسفت هاي توان N-channel و P-channel را ادغام مي کند و محدوده ولتاژ کاري 2V تا 9.6V را پوشش مي دهد. در دماي 27 درجه سانتي گراد VDD=6.5V حداکثر جريان خروجي پيوسته به 1.5A و حداکثر جريان خروجي حداکثر به 2.5A مي رسد.
مدار تک يک دستگاه قدرت است که مقاومت داخلي خاصي دارد. گرمايش مدار ارتباط نزديکي با جريان بار، مقاومت داخلي هدايت لوله برق و دماي محيط دارد. مدار با يک مدار تشخيص درجه حرارت در سطح تراشه طراحي شده است تا گرمايش داخلي تراشه را در زمان واقعي نظارت کند. هنگامي که دماي داخلي تراشه از مقدار تنظيم شده (مقدار معمولي 150 درجه سانتيگراد) فراتر رود، يک سيگنال خاموش شدن لوله برق توليد مي شود تا جريان بار را خاموش کند تا از دماي مداوم ناشي از استفاده غيرعادي جلوگيري شود. اين افزايش باعث بروز حوادث ايمني جدي مانند دود و آتش سوزي در بسته بندي پلاستيکي مي شود. مدار هيسترزيس دماي داخلي تراشه تضمين مي کند که کنترل لوله برق تا زماني که مدار به دماي ايمن بازگردد مجاز نيست.
Description
This product adopts H-bridge circuit structure design and high-reliability power tube technology, which is especially suitable for , motors and other inductive loads. The circuit integrates N-channel and P-channel power MOSFETs, and the operating voltage range covers 2V to 9.6V. At 27°C, VDD=6.5V, the maximum continuous output current reaches 1.5A, and the maximum peak output current reaches 2.5A.
The single circuit is a power device, which has a certain internal resistance. The heating of the circuit is closely related to the load current, the conduction internal resistance of the power tube and the ambient temperature. The circuit is designed with a chip-level temperature detection circuit to monitor the internal heating of the chip in real time. When the internal temperature of the chip exceeds the set value (typical value 150°C), a power tube shutdown signal is generated to turn off the load current to avoid continuous temperature caused by abnormal use. The rise will cause serious safety accidents such as smoke and fire in the plastic package. The built-in temperature hysteresis circuit of the chip ensures that the control of the power tube is not allowed until the circuit returns to a safe temperature.
|
