تقويت کننده عملياتي

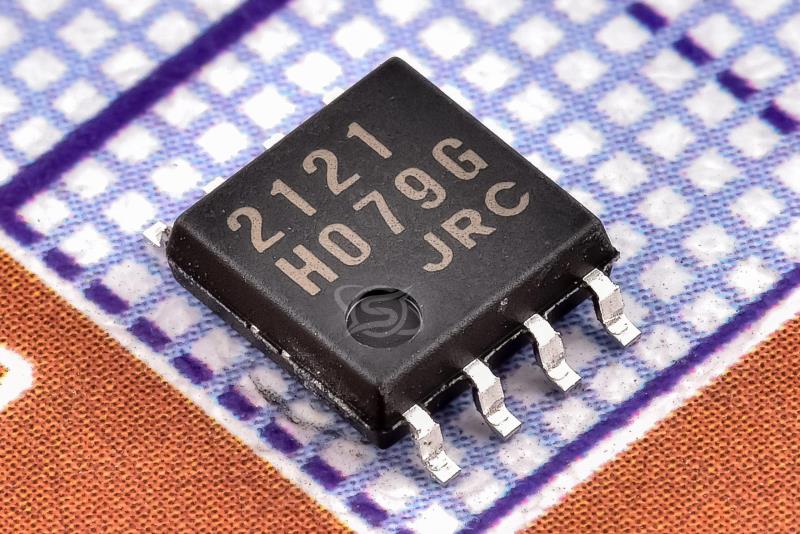

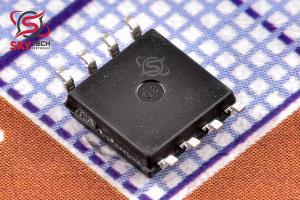

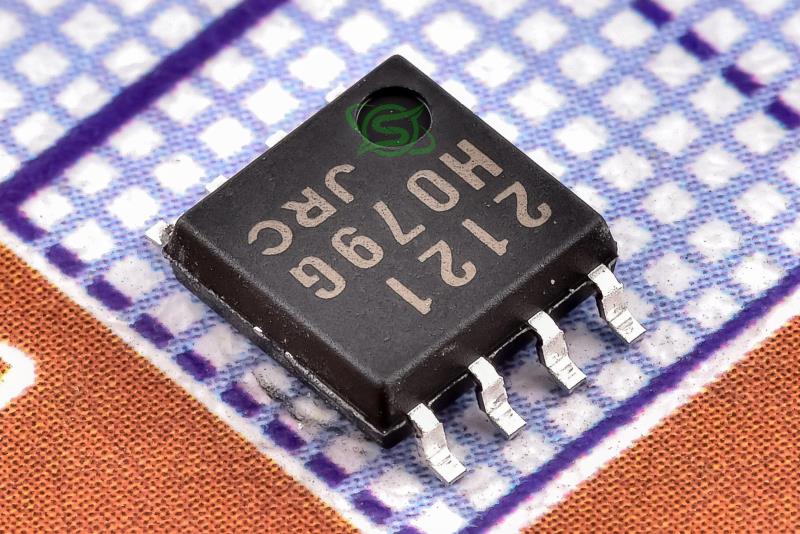

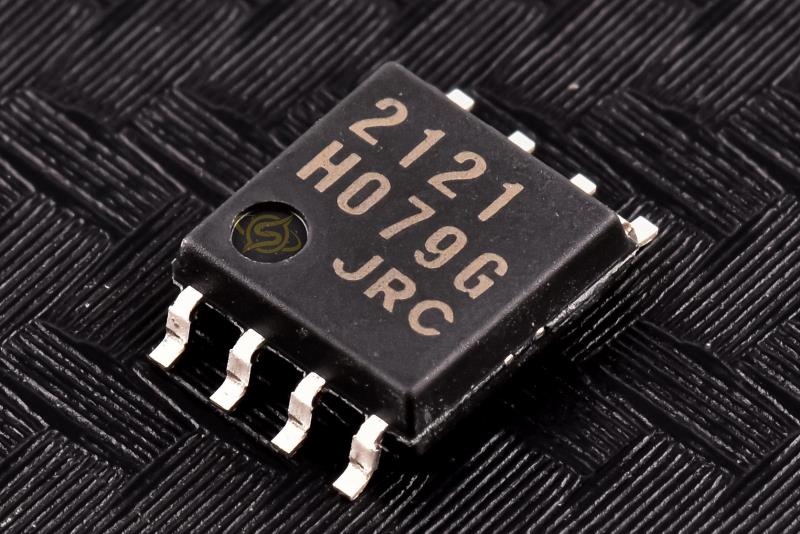

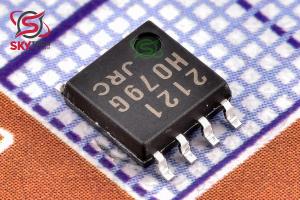

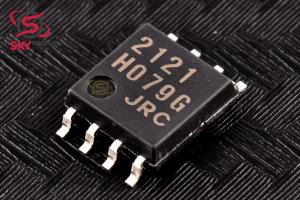

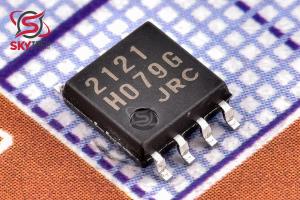

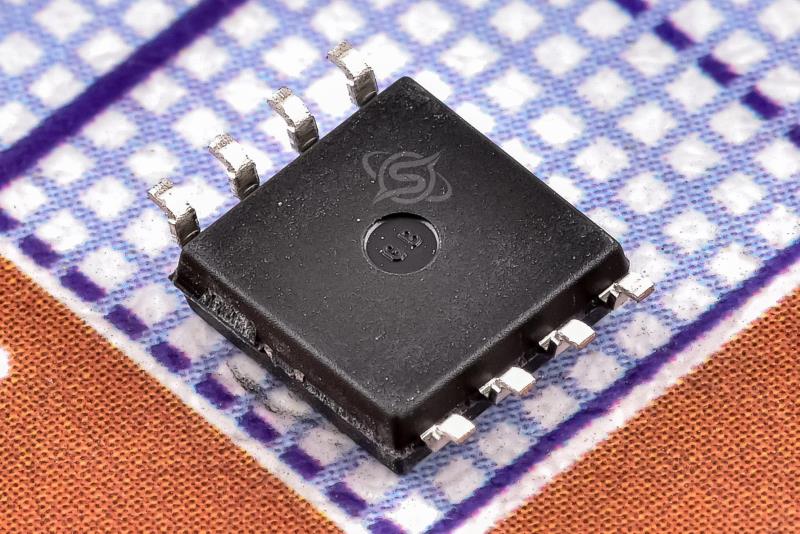

NJM2121M
HIGH SPEED OPERATIONAL AMPLIFIER WITH SWITCH
کیفیت: ORIGINAL(distributor) پکیج: DMP-8
قیمت تک فروشی 408,830 ریال
قیمت عمده 389,594 ریال (10 به بالا)
قیمت ویژه 381,899 ریال (100 به بالا)
قیمت فوق العاده378,052 ریال (1000 به بالا)
 قیمت تک فروشی 0.563 تتر با تخفیف
3.122.972.912.88
|
توضیحات
NJM2121 يک تقويت کننده عملياتي دوگانه 2-INPUT و 1-OUTPUT با سوئيچ آنالوگ است. NJM2121 مي تواند به عنوان سوئيچ آنالوگ تحت شرايط GV=0dB، به عنوان سوئيچ + آمپر استفاده شود تا هر بهره (A يا B) به طور مستقل تنظيم شود. هر تقويت کننده NJM2121 داراي ويژگي هاي الکتريکي مشابه NJM4560 است. NJM2121 براي صدا، تصوير، آلات موسيقي الکتريکي و غيره مناسب است. مکانيسم سوئيچينگ NJM2121 به شرح زير است. سيگنال سوئيچ در صورتي ارسال مي شود که VF Q26 روي آينه جرياني که با Q26 و Q27 تشکيل شده است روشن شود. Q10 توسط 4 ديود Q10 روشن مي شود در صورتي که ترمينال 1 خاموش شود و آمپر (ch A) فعال شود. Q9 توسط ON روشن مي شود. 6 ديود Q9 در صورتي که ترمينال 1 روشن شود و آمپر ( ch B ) فعال شود. بنابراين، NJM2121 شايستگي اين را دارد که سيستم درايو آزادانه کنترل شود.
Description
The NJM2121 is a dual operational amplifier of 2-INPUT and 1-OUTPUT with analog switch. The NJM2121 can be used as analog switch under the condition of GV=0dB, as Switch + Amp in order that each gain (A or B) can be adjusted independently. Each amplifier of the NJM2121 has the same electrical characteristics as the NJM4560. The NJM2121 is suitable for Audio, Video, Electrical musical instrument…etc.Switching Mechanism of NJM2121 is as follows. Switch signal is communicated in case that VF of Q26 goes ON on current mirror which is composed with Q26 and Q27.Q10 goes ON by 4diodes of Q10 in case that terminal 1 goes OFF and Amp ( ch A ) goes active.Q9 goes ON by 6 diodes of Q9 in case that terminal 1 goes ON and Amp ( ch B ) goes active.So,NJM2121 have merit that drive system is controlled freely.
|
