توضیحات
Atheros AR9341 يک IEEE 802.11n 2x2 2.4 GHz Systemon-a-Chip (SoC) بسيار يکپارچه و داراي ويژگي هاي غني براي پلتفرم هاي WLAN پيشرفته است. اين شامل يک پردازنده MIPS 74Kc، سوئيچ اترنت سريع IEEE 802.3 با MAC/PHY، يک USB 2.0 MAC/PHY و رابط حافظه خارجي براي سريال Flash، SDRAM، DDR1 يا DDR2، رابط صوتي I2S/SPDIF-Out، SLIC VOIP است. رابط PCM /، دو UART و GPIO که مي‌توانند براي کنترل‌هاي LED يا ساير تنظيمات رابط کاربري عمومي استفاده شوند. AR9341 از عمليات 802.11n تا 144 مگابيت در ثانيه براي 20 مگاهرتز و 300 مگابيت در ثانيه براي 40 مگاهرتز به ترتيب و نرخ داده 802.11b/g پشتيباني مي کند. ويژگي هاي اضافي عبارتند از رمزگشايي حداکثر احتمال (ML)، بررسي برابري با چگالي کم (LDPC)، ترکيب نسبت حداکثر (MRC)، شکل دهي پرتو Tx (TxBF) و حافظه قابل برنامه ريزي يک بار روي تراشه (OTP). AR9341 از بوت شدن از NOR flash پشتيباني مي کند.
Description

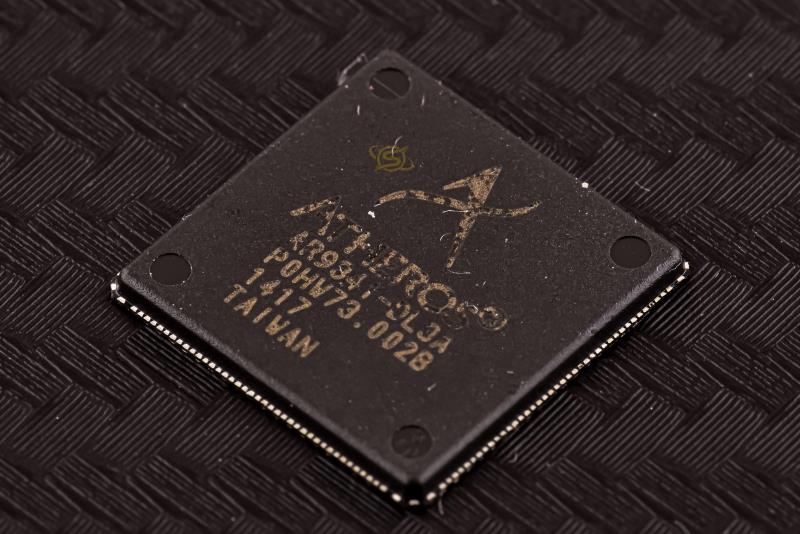

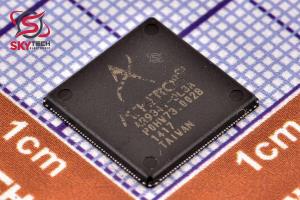

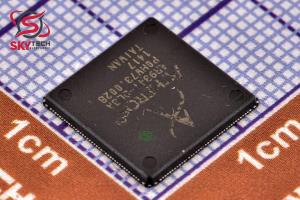

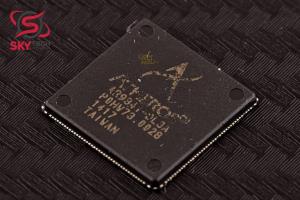

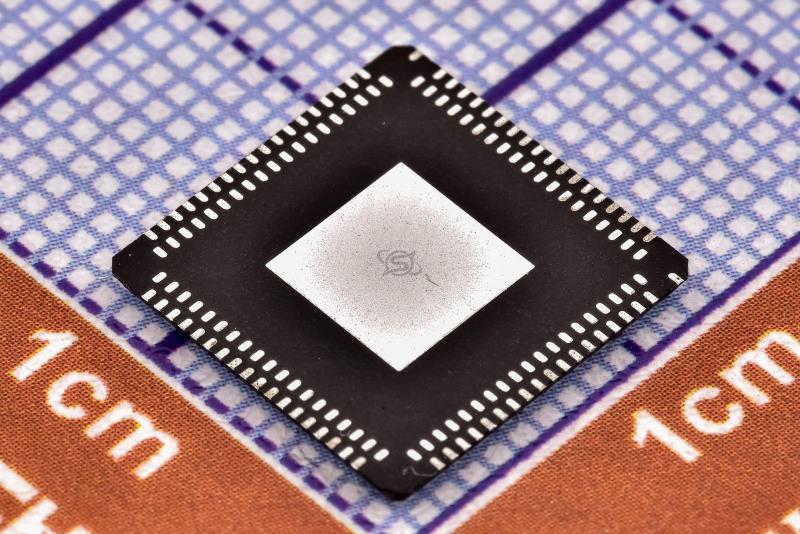

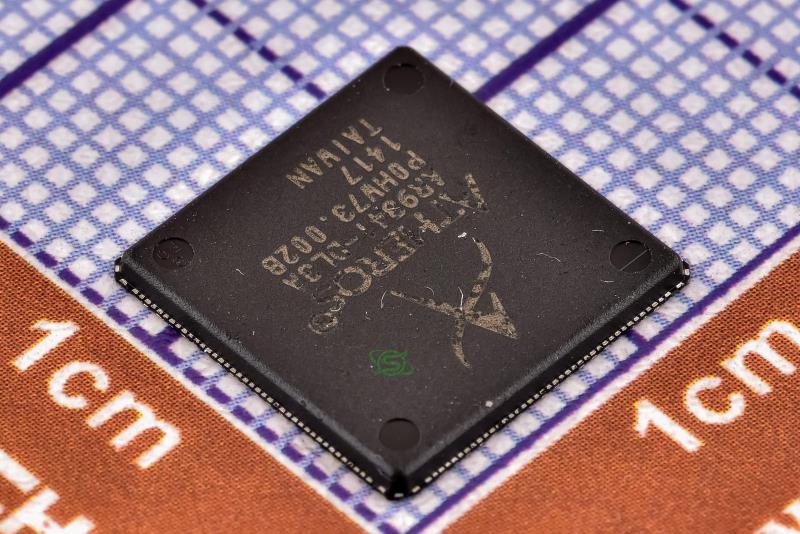

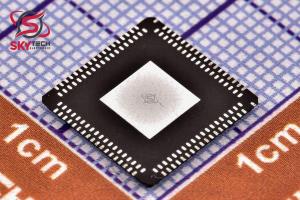

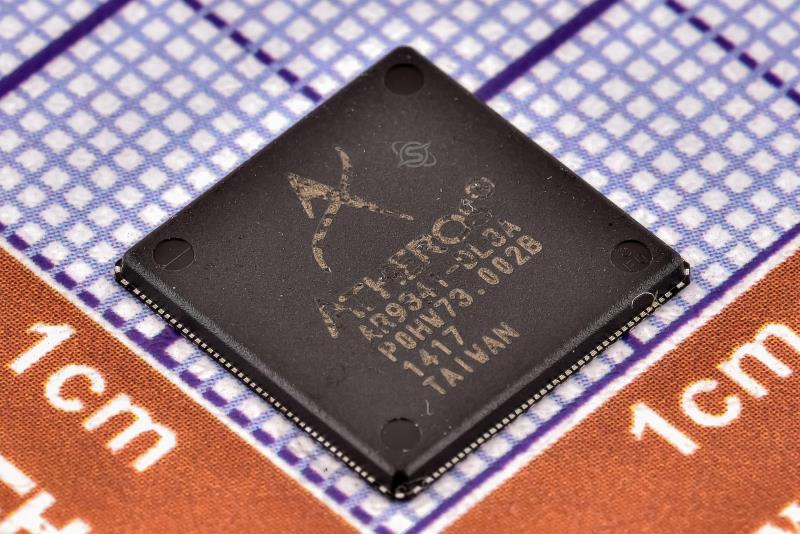

The Atheros AR9341 is a highly integrated and feature-rich IEEE 802.11n 2x2 2.4 GHz Systemon-a-Chip (SoC) for advanced WLAN platforms. It includes a MIPS 74Kc processor, five port IEEE 802.3 Fast Ethernet Switch with MAC/PHY, one USB 2.0 MAC/PHY, and external memory interface for serial Flash, SDRAM, DDR1 or DDR2, I2S/SPDIF-Out audio interface, SLIC VOIP/PCM interface, two UARTs, and GPIOs that can be used for LED controls or other general purpose interface configurations. The AR9341 supports 802.11n operations up to 144 Mbps for 20 MHz and 300 Mbps for 40 MHz respectively, and 802.11b/g data rates. Additional features include Maximal Likelihood (ML) decoding, Low-Density Parity Check (LDPC), Maximal Ratio Combining (MRC), Tx Beamforming (TxBF), and On-Chip One-Time Programmable (OTP) memory. The AR9341 supports booting from NOR flash.
|
