توضیحات

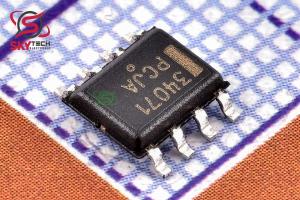

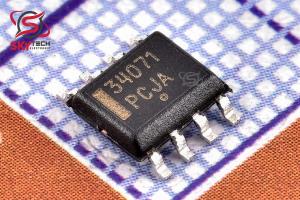

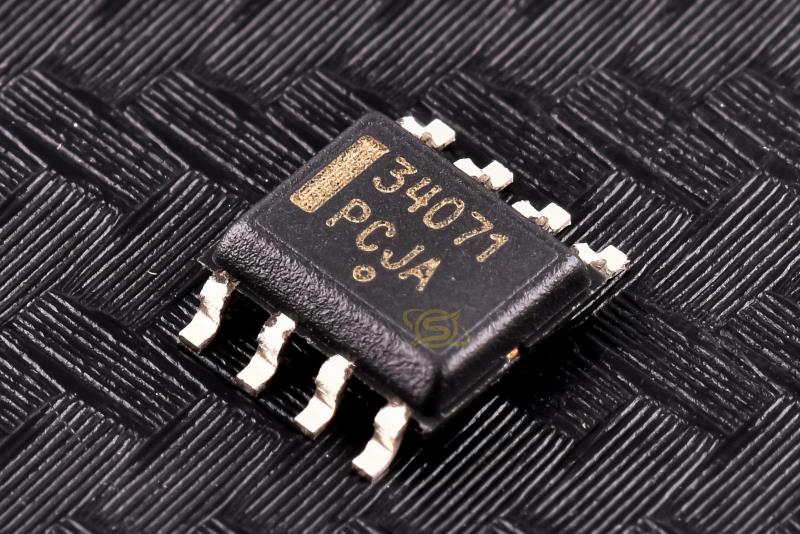

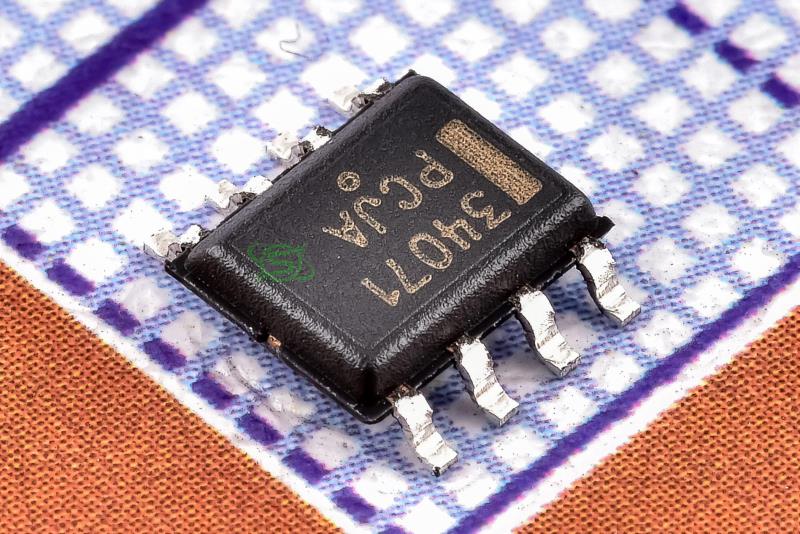

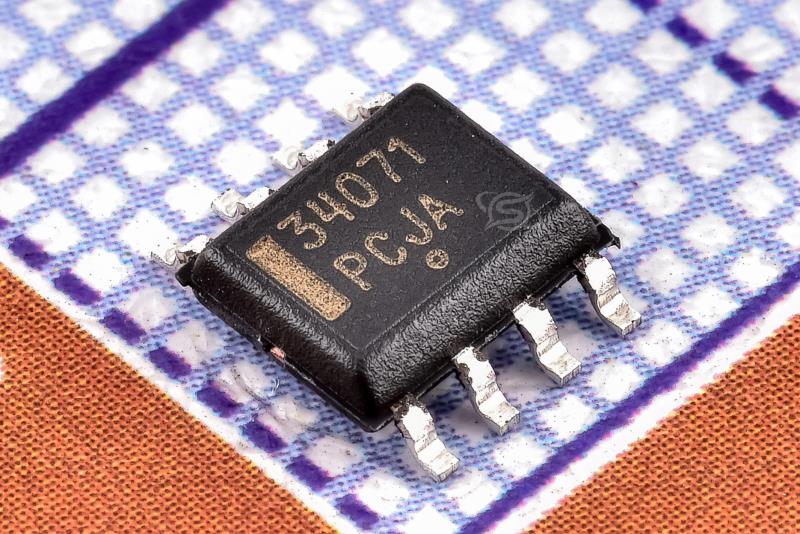

در ساخت تقويت‌کننده‌هاي عملياتي سري MC33071/72/74، MC34071/72/74، NCV33072/74A از فناوري با کيفيت ساخت دوقطبي (Bipolar) همراه با مفاهيم طراحي نوآورانه استفاده شده است. اين سري از تقويت‌کننده‌هاي عملياتي، پهناي باند بهره 4.5 مگاهرتز، نرخ تغيير (Slew Rate) برابر با 13 ولت بر ميکروثانيه و زمان تثبيت سريع را بدون استفاده از فناوري ترانزيستور JFET ارائه مي‌دهند.
اگرچه اين سري قابليت کار با منبع تغذيه دوبل را دارد، اما به‌طور ويژه براي کار با منبع تغذيه تکي مناسب است، زيرا دامنه ولتاژ ورودي حالت مشترک آن شامل پتانسيل زمين (VEE) نيز مي‌شود. با داشتن مرحله ورودي دارلينگتون، اين سري مقاومت ورودي بالا، ولتاژ افست ورودي پايين و بهره زياد را ارائه مي‌دهد.
مرحله خروجي تماماً NPN که فاقد اعوجاج گذر از نقطه صفر (Deadband Crossover Distortion) است و دامنه ولتاژ خروجي وسيعي دارد، قابليت درايو بار با ظرفيت بالا، حاشيه فاز و بهره عالي، امپدانس خروجي حلقه باز پايين در فرکانس بالا و پاسخ فرکانسي AC متقارن براي جريان‌دهي و جريان‌کشي (Source/Sink) را فراهم مي‌کند.
Description
Quality bipolar fabrication with innovative design concepts are employed for the MC33071/72/74, MC34071/72/74, NCV33072/74A series of monolithic operational amplifiers. This series of operational amplifiers offers a 4.5 MHz gain bandwidth product, 13 V/?s slew rate, and fast settling time without using JFET device technology.
Although this series can operate from split supplies, it is particularly well-suited for single-supply operation, as the common-mode input voltage range includes ground potential (VEE). With a Darlington input stage, this series exhibits high input resistance, low input offset voltage, and high gain.
The all-NPN output stage—characterized by no deadband crossover distortion and a large output voltage swing—provides high capacitance drive capability, excellent phase and gain margins, low open-loop high-frequency output impedance, and symmetrical AC frequency response for both sourcing and sinking currents.
|
