بافر 6 کاناله

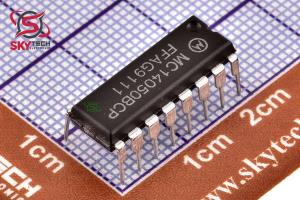

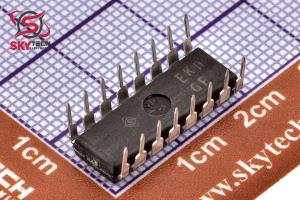

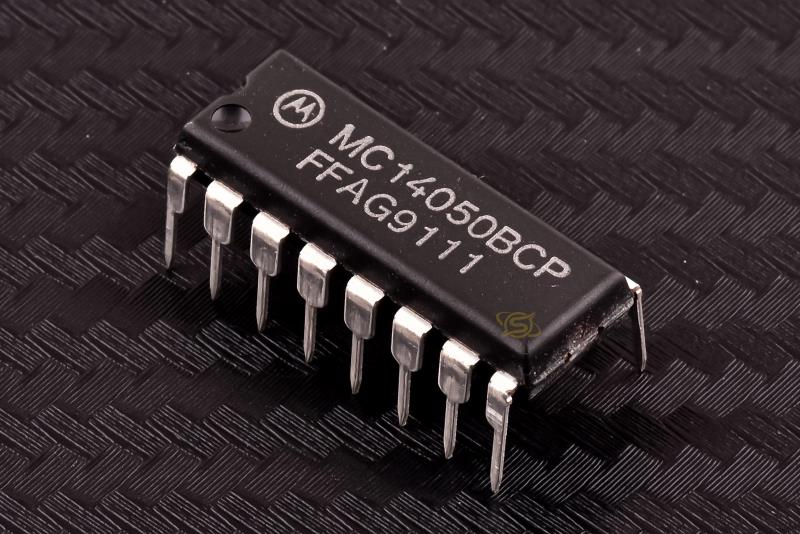

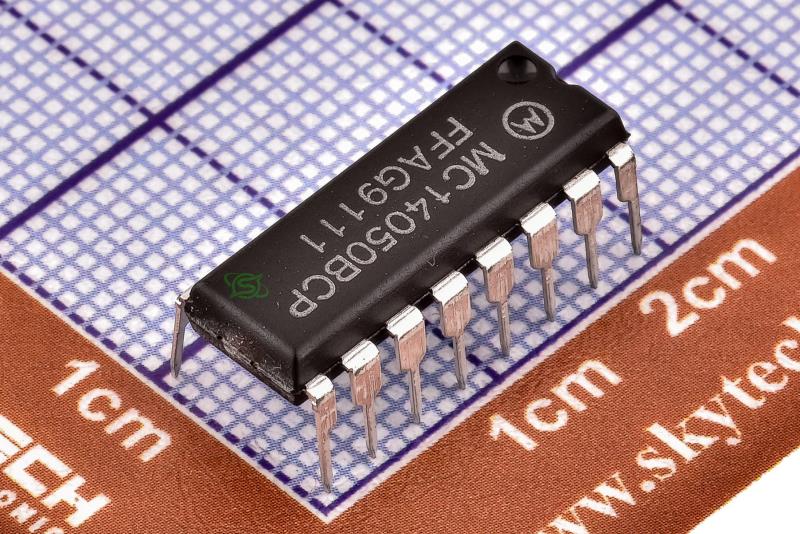

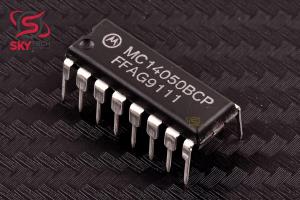

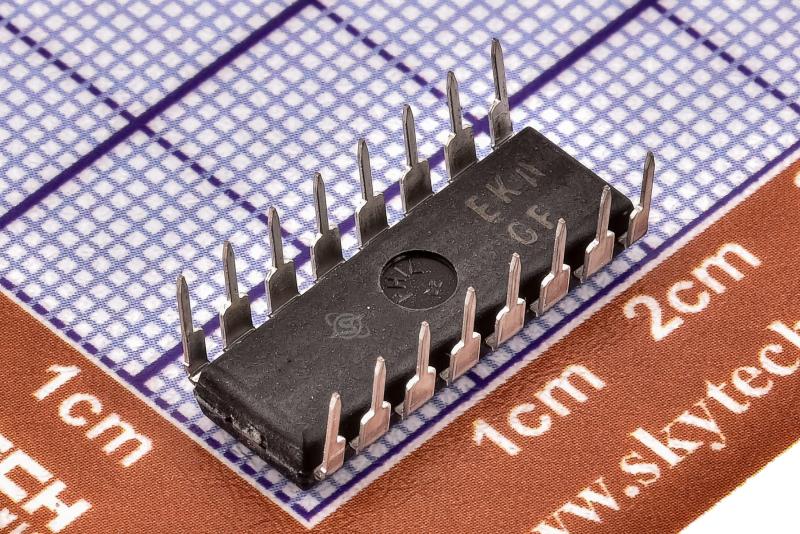

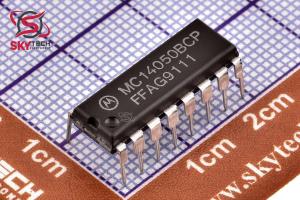

MC14050BCP
Hex Buffer
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 729,600 ریال
قیمت عمده 667,364 ریال (10 به بالا)
قیمت ویژه 654,916 ریال (100 به بالا)
قیمت فوق العاده648,693 ریال (1000 به بالا)
 قیمت تک فروشی 1.036 تتر با تخفیف
5.454.954.854.8
|
توضیحات
MC14049B Hex Inverter/Buffer و MC14050B Noninverting Hex Buffer با دستگاه‌هاي حالت بهبود MOS P-Channel و N-Channel در يک ساختار يکپارچه ساخته شده‌اند. اين دستگاه‌هاي MOS مکمل در مواردي که اتلاف انرژي کم و/يا مصونيت نويز بالا مورد نظر است، کاربرد اصلي را پيدا مي‌کنند. اين دستگاه ها تنها با استفاده از يک ولتاژ تغذيه، VDD، تبديل سطح منطقي را فراهم مي کنند. سطح بالاي سيگنال ورودي (VIH) مي تواند از ولتاژ تغذيه VDD براي تبديل سطح منطقي تجاوز کند. هنگامي که دستگاه ها به عنوان مبدل CMOS به TTL/DTL استفاده مي شوند، مي توان دو بار TTL/DTL را هدايت کرد. توجه داشته باشيد که پين هاي 13 و 16 به صورت داخلي در اين دستگاه ها متصل نيستند. در نتيجه اتصال به اين ترمينال ها بر عملکرد مدار تأثيري نخواهد داشت
Description
The MC14049B Hex Inverter/Buffer and MC14050B Noninverting Hex Buffer are constructed with MOS P–Channel and N–Channel enhancement mode devices in a single monolithic structure. These complementary MOS devices find primary use where low power dissipation and/or high noise immunity is desired. These devices provide logic level conversion using only one supply voltage, VDD. The input–signal high level (VIH) can exceed the VDD supply voltage for logic level conversions. Two TTL/DTL loads can be driven when the devices are used as a CMOS–to–TTL/DTL converter. Note that pins 13 and 16 are not connected internally on these devices; consequently connections to these terminals will not affect circuit operation
|
