توضیحات
تقويت کننده هاي AD8065/AD80661 FastFET™ تقويت کننده هاي فيدبک ولتاژ با ورودي هاي FET هستند که کارايي بالا و سهولت استفاده را ارائه مي دهند. AD8065 يک آمپلي فاير تک است و AD8066 يک تقويت کننده دوگانه است.
اين تقويت‌کننده‌ها در فرآيند XFCB اختصاصي آنالوگ Devices، Inc. توسعه يافته‌اند و امکان عملکرد بسيار کم نويز و همچنين امپدانس ورودي بسيار بالا را فراهم مي‌کنند.
AD8065/AD8066 با محدوده ولتاژ تغذيه گسترده از 5 ولت تا 24 ولت، توانايي کار بر روي يک منبع تغذيه و پهناي باند 145 مگاهرتز، براي کارکرد در کاربردهاي مختلف طراحي شده است. براي تطبيق پذيري بيشتر، تقويت کننده ها داراي خروجي ريل به ريل نيز هستند. عليرغم هزينه کم، تقويت کننده ها عملکرد کلي عالي را ارائه مي دهند.
بهره ديفرانسيل و خطاهاي فاز به ترتيب 0.02 nvwn و 0.02 درجه، همراه با مسطح بودن 0.1 دسي بل تا 7 مگاهرتز، اين تقويت کننده ها را براي برنامه هاي ويديويي ايده آل مي کند. به‌علاوه، نرخ چرخش بالاي 180 V/ micro s، اعوجاج عالي ، رد حالت معمولي بسيار بالا 100 دسي‌بل، و ولتاژ آفست ورودي کم حداکثر 1.5 ميلي‌ولت در حالت گرم شده ارائه مي‌کنند.
AD8065/AD8066 تنها با استفاده از جريان تغذيه معمولي 6.4 ميلي آمپر/تقويت کننده کار مي کند و قادر است تا 30 ميلي آمپر جريان بار را ارائه دهد.
Description

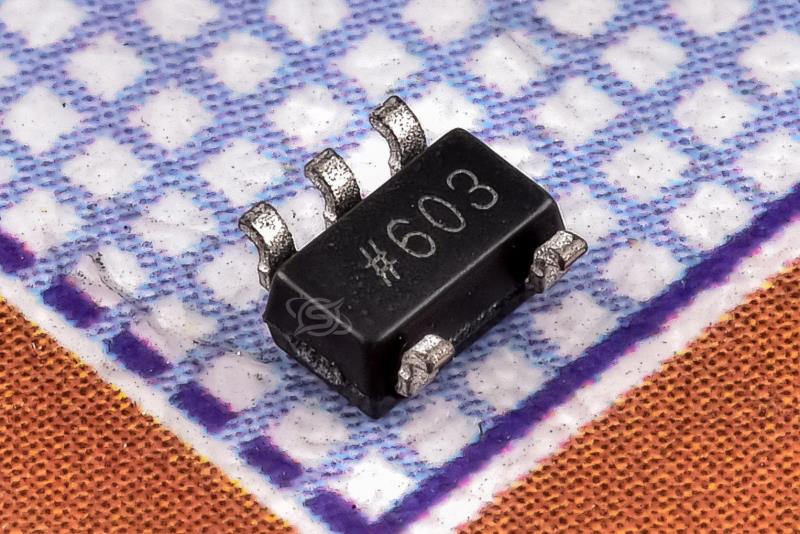

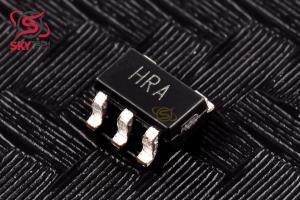

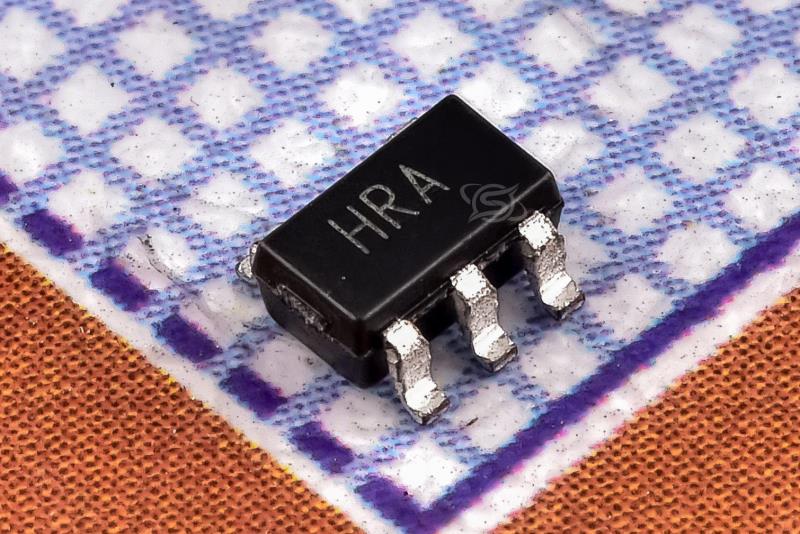

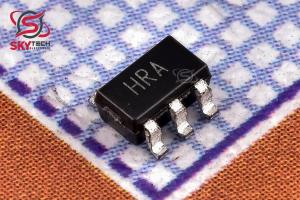

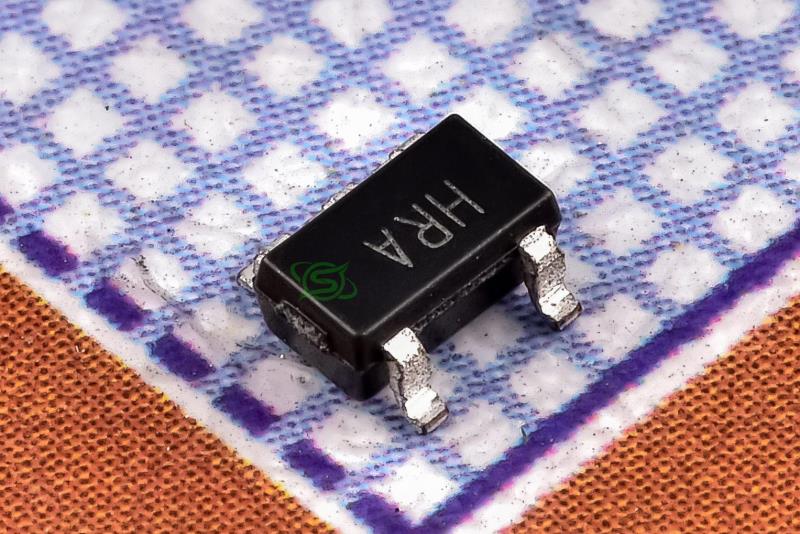

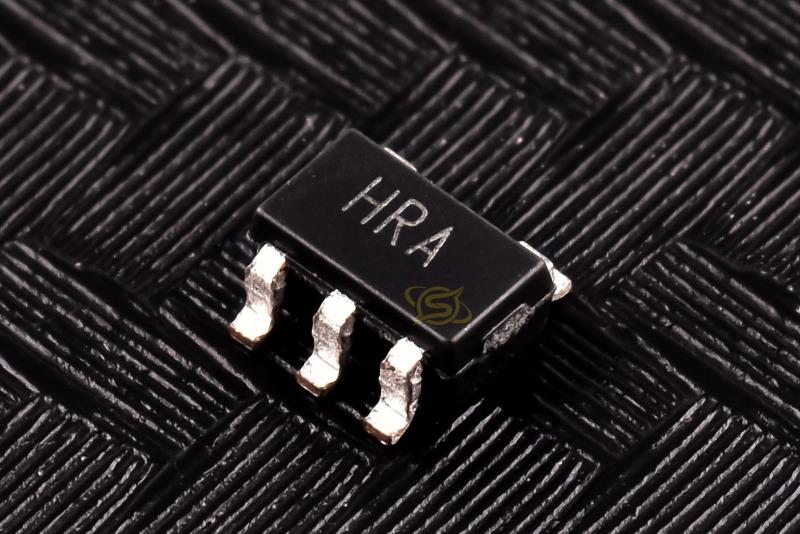

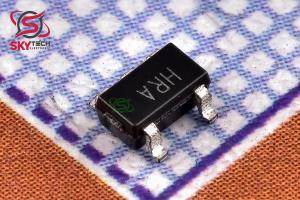

The AD8065/AD80661 FastFET™ amplifiers are voltage feedback amplifiers with FET inputs offering high performance and ease of use. The AD8065 is a single amplifier, and the AD8066 is a dual amplifier.
These amplifiers are developed in the Analog Devices, Inc. proprietary XFCB process and allow exceptionally low noise operation as well as very high input impedance.
With a wide supply voltage range from 5 V to 24 V, the ability to operate on single supplies, and a bandwidth of 145 MHz, the AD8065/AD8066 are designed to work in a variety of applications. For added versatility, the amplifiers also contain rail-to-rail outputs. Despite the low cost, the amplifiers provide excellent overall performance.
The differential gain and phase errors of 0.02% and 0.02°, respectively, along with 0.1 dB flatness out to 7 MHz, make these amplifiers ideal for video applications. Additionally, they offer a high slew rate of 180 V/micro s, excellent distortion , extremely high common-mode rejection of 100 dB, and a low input offset voltage of 1.5 mV maximum under warmed up conditions.
The AD8065/AD8066 operate using only a 6.4 mA/amplifier typical supply current and are capable of delivering up to 30 mA of load current.
|
