تراشه سوییچینگ

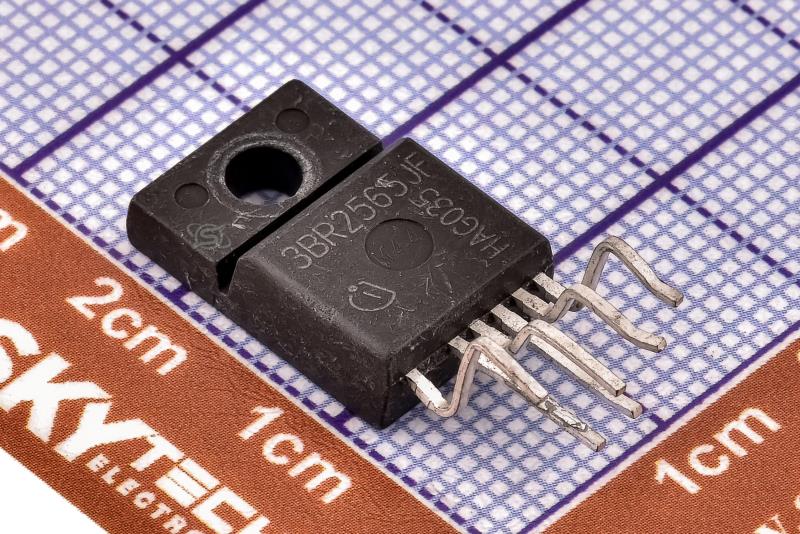

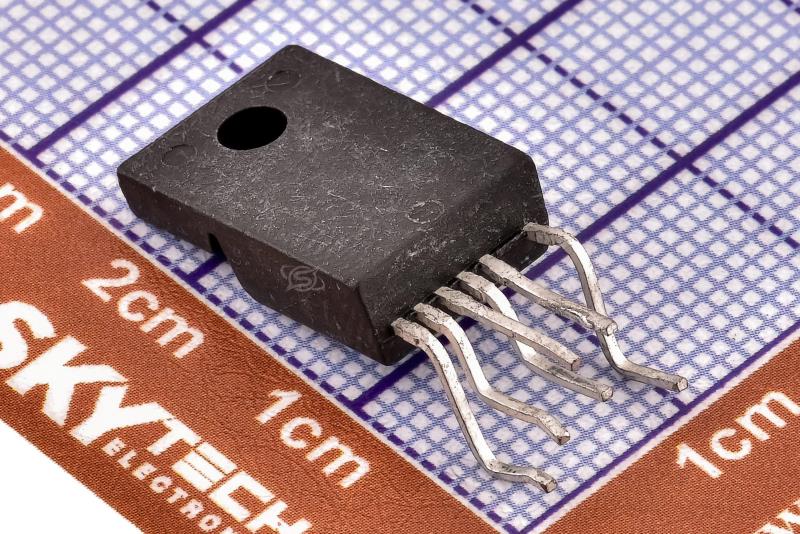

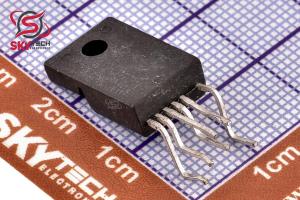

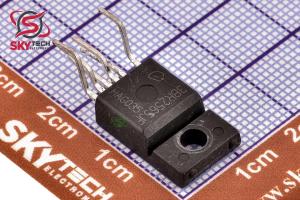

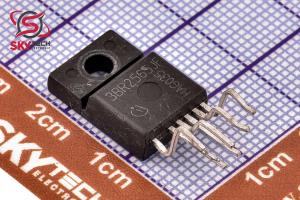

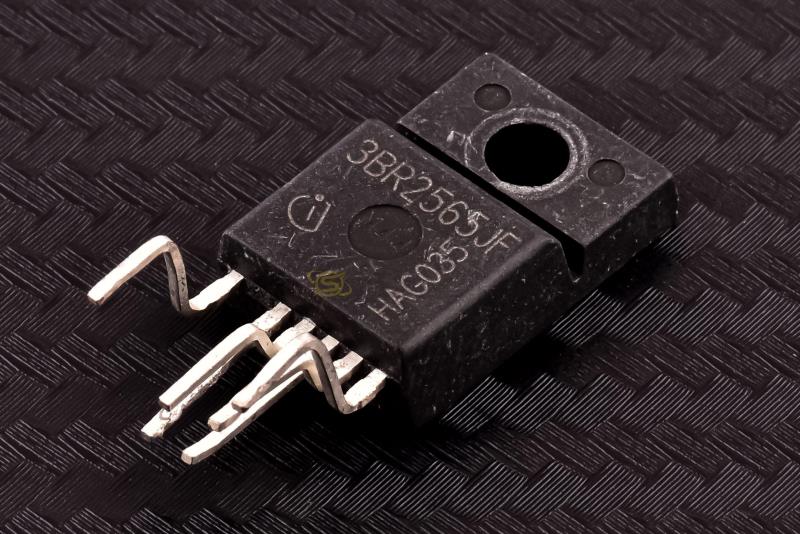

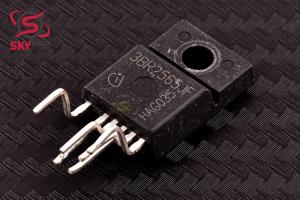

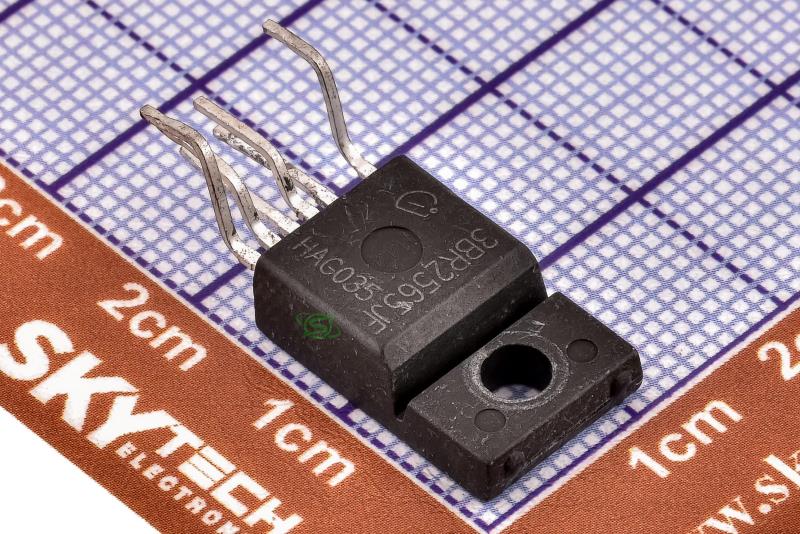

ICE3BR2565JF
Off-Line SMPS Current Mode Controller w ith integrated 650V CoolMOS
کیفیت: ORIGINAL(distributor) پکیج: PG-TO220-6-247
قیمت تک فروشی 414,646 ریال
قیمت عمده 353,039 ریال (10 به بالا)
قیمت ویژه 346,878 ریال (100 به بالا)
قیمت فوق العاده343,797 ریال (1000 به بالا)
 قیمت تک فروشی 0.589 تتر با تخفیف
2.942.452.42.38
|
توضیحات
CoolSET®-F3R FullPak نسخه بهبوديافته CoolSET®-F3 است و هدفي براي آداپتورهاي آفلاين و SMPS با محدوده توان بالا در DVD R/W، DVD Combi، set topbox و غيره است. با استفاده از محدوده Vcc گسترده تا 25 ولت دارد. تکنولوژي BiCMOS با شايستگي حالت انفجاري فعال، مي‌تواند به کمترين نياز انرژي آماده به کار (<100 ميلي‌وات) بدون بار و Vin = 270VAC دست يابد. از آنجايي که کنترلر در طول حالت انفجاري فعال هميشه فعال است، در پرش هاي بار پاسخ فوري مي دهد و منجر به ولتاژ ريپل ولتاژ کمتر از 1% در خروجي مي شود. در صورت حفاظت از دماي بيش از حد، اضافه ولتاژ، حلقه باز و شرايط اضافه بار، وارد حالت راه اندازي مجدد خودکار مي شود. با تشکر از محدوديت جريان پيک دقيق داخلي، مي تواند اطلاعات دقيقي براي بهينه سازي ابعاد ترانسفورماتور و ديود خروجي ارائه دهد. پنجره خالي داخلي مي تواند زمان کافي بافر را قبل از ورود به حالت راه اندازي مجدد خودکار فراهم کند. در صورت طولاني‌تر شدن زمان خالي کردن، صرفاً افزودن خازن به پايه BA مي‌تواند به اين هدف کمک کند. علاوه بر اين، عملکرد تعبيه شده در فرکانس مي تواند به طور موثر نويز EMI را کاهش دهد و مقياس فيلتر ورودي را کاهش دهد. تعداد قطعات را مي توان با عملکردهاي مختلف داخلي مانند شروع نرم، زمان خالي کردن و لرزش فرکانس کاهش داد.
Description
The CoolSET®-F3R FullPak is the enhanced version ofCoolSET®-F3 and targets for the Off-Line Adapters andhigh power range SMPS in DVD R/W, DVD Combi, set topbox, etc. It has a wide Vcc range to 25V by adopting theBiCMOS technology. With the merit of Active Burst Mode, itcan achieve the lowest Standby Power Requirements(<100mW) at no load and Vin = 270VAC. Since thecontroller is always active during the Active Burst Mode, itis an immediate response on load jumps and leads to <1%voltage ripple voltage at output. In case of protection forOvertemperature, Overvoltage, Open loop and Overloadconditions, it would enter Auto Restart Mode. Thanks for theinternal precise peak current limitation, it can provideaccurate information to optimize the dimension of thetransformer and the output diode. The built-in blankingwindow can provide sufficient buffer time before enteringthe Auto Restart Mode. In case of longer blanking time, asimply addition of capacitor to BA pin can serve thepurpose. Furthermore, the built-in frequency jitter functioncan effectively reduce the EMI noise and further reduce thescale of input filter. The component counts can further bereduced with the various built-in functions such as soft start,blanking time and frequency jitter.
|
