راه انداز پل سه فاز

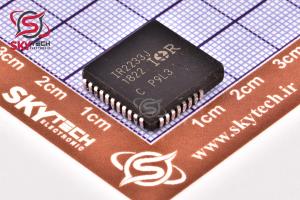

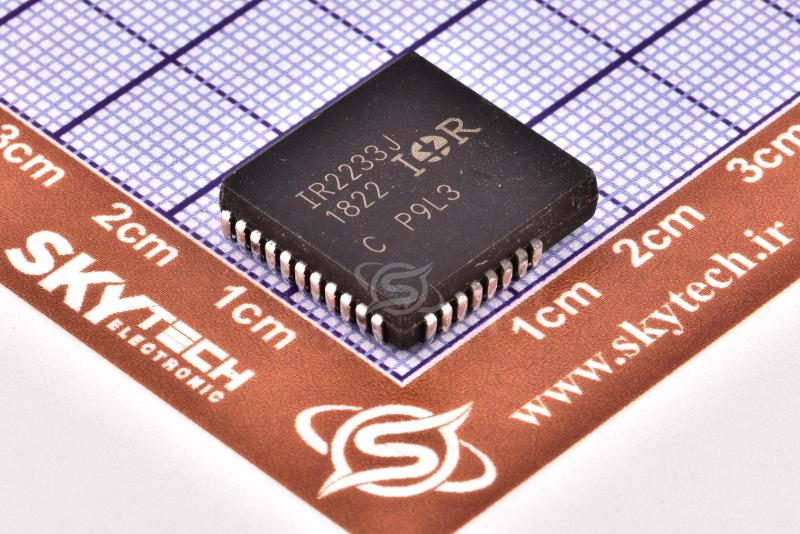

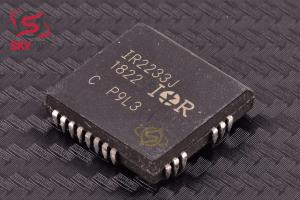

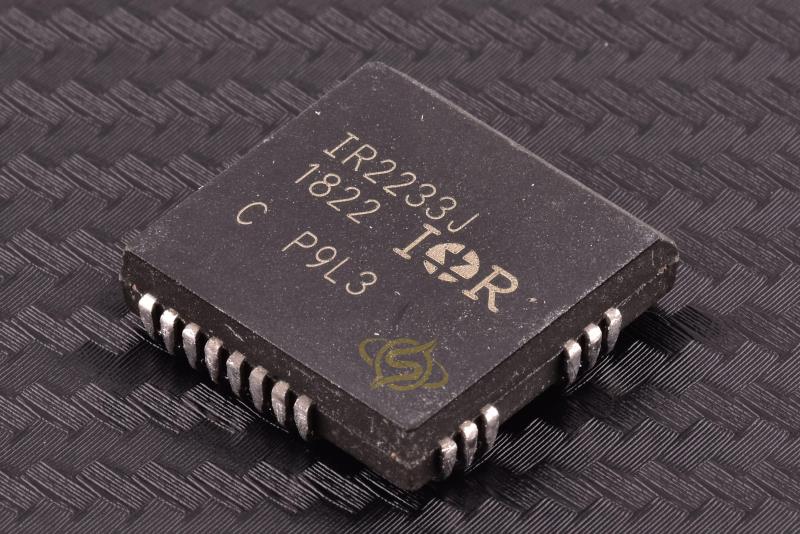

IR2233J
3PHASE BRIDGE DRIVER

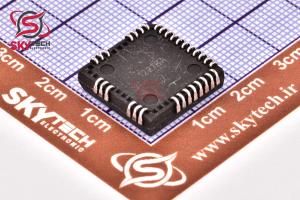

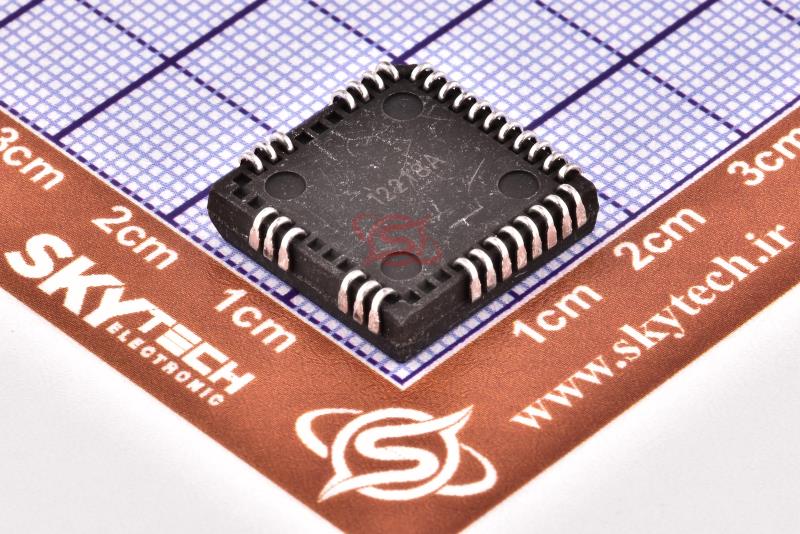

کیفیت: Refurbished پکیج: PLCC-44 w/o 12 leads
قیمت تک فروشی 1,387,592 ریال
قیمت عمده 1,287,008 ریال (10 به بالا)
قیمت ویژه 1,262,868 ریال (100 به بالا)
قیمت فوق العاده1,250,798 ریال (1000 به بالا)
 قیمت تک فروشی 1.489 تتر با تخفیف
6.245.765.645.59
|
|
|
| پکيج |
44 Lead PLCC w / o 12 Leads |
|
|
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
توضیحات
IR2133IR2135/IR2233IR2355 (J&S) MOSFET با ولتاژ بالا، با سرعت بالا و درايور IGBT با سه کانال خروجي مستقل با مرجع بالا و پايين براي کاربردهاي 3 فاز هستند. فناوري HVIC اختصاصي ساخت يکپارچه ناهموار را امکان پذير مي کند. ورودي هاي منطقي با خروجي هاي CMOS يا LSTTL تا 2.5 ولت منطقي سازگار هستند. يک تقويت کننده عملياتي مستقل يک بازخورد آنالوگ از جريان پل را از طريق يک مقاومت حسگر جريان خارجي ارائه مي دهد. يک تابع حرکت جريان که تمام شش خروجي را خاتمه مي دهد نيز مي تواند از اين مقاومت مشتق شود. يک عملکرد خاموش براي پايان دادن به هر شش خروجي موجود است. يک سيگنال خطاي تخليه باز ارائه مي شود تا نشان دهد که خاموشي بيش از حد جريان يا کم ولتاژ رخ داده است. درايورهاي خروجي داراي يک مرحله بافر جريان پالس بالا هستند که براي حداقل رسانايي متقاطع درايور طراحي شده است. تأخيرهاي انتشار براي ساده کردن استفاده در کاربردهاي فرکانس بالا مطابقت دارند. کانال‌هاي شناور را مي‌توان براي راه‌اندازي ماسفت‌هاي توان کانال N يا IGBT در پيکربندي سمت بالا که تا 600 ولت يا 1200 ولت کار مي‌کند، استفاده کرد.
Description
The IR2133IR2135/IR2233IR2355 (J&S) are high voltage, high speed power MOSFET and IGBT driver with three independent high side and low side referenced output channels for 3-phase applications. Proprietary HVIC technology enables ruggedized monolithic construction. Logic inputs are compatible with CMOS or LSTTL outputs, down to 2.5V logic. An independent operational amplifier provides an analog feedback of bridge current via an external current sense resistor. A current trip function which terminates all six outputs can also be derived from this resistor. A shutdown function is available to terminate all six outputs. An open drain FAULT signal is provided to indicate that an over-current or undervoltage shutdown has occurred. The output drivers feature a high pulse current buffer stage designed for minimum driver cross-conduction. Propagation delays are matched to simplify use in high frequency applications. The floating channels can be used to drive N-channel power MOSFETs or IGBTs in the high side configuration which operates up to 600 volts or 1200 volts.
|
