آی سی سوییچینگ رزونانسی

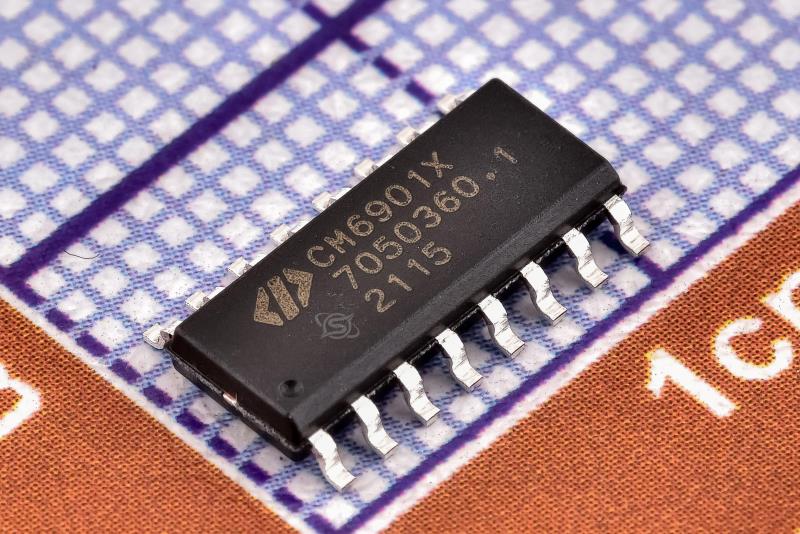

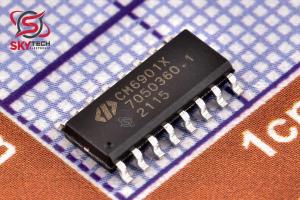

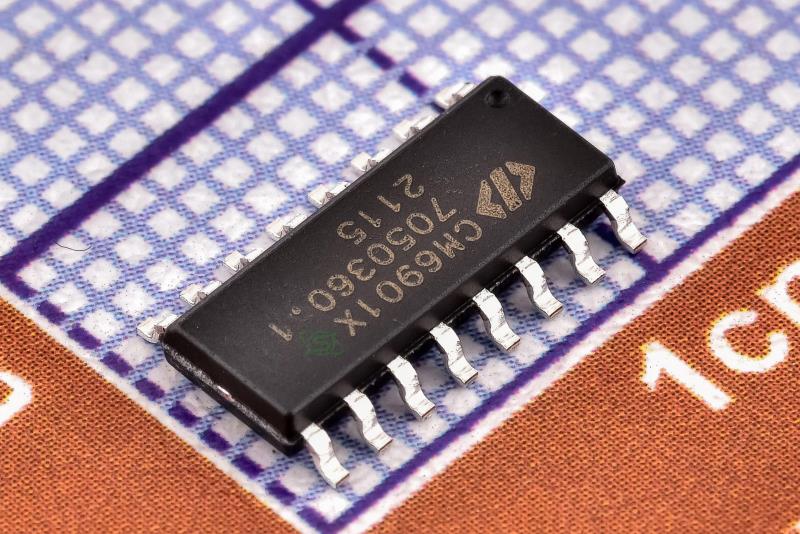

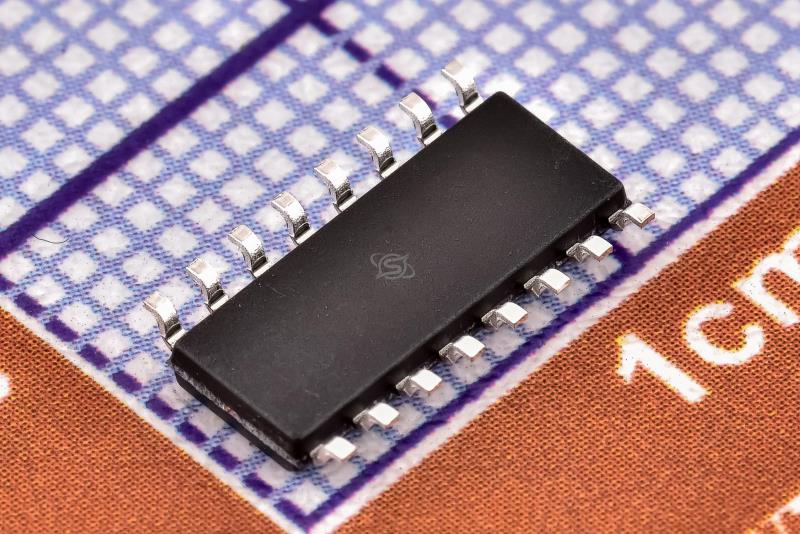

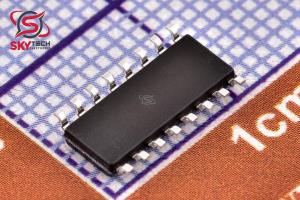

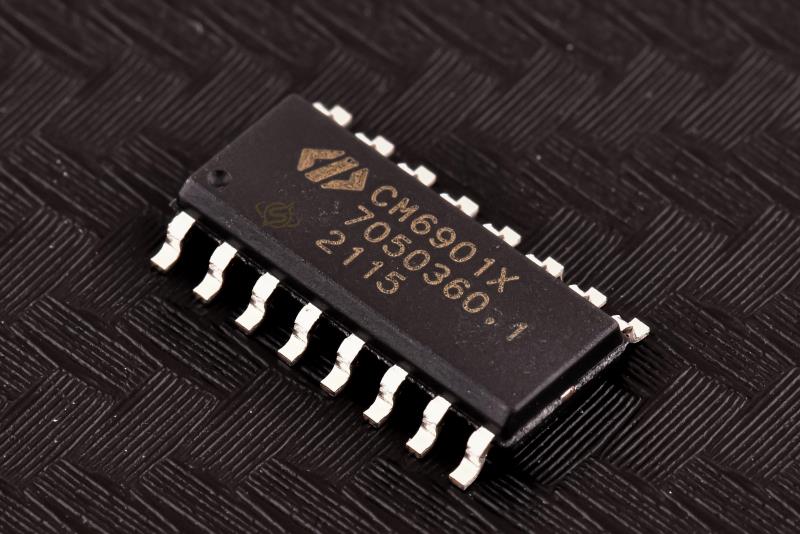

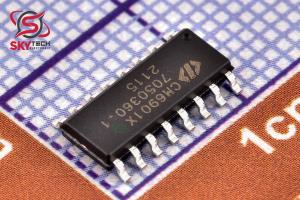

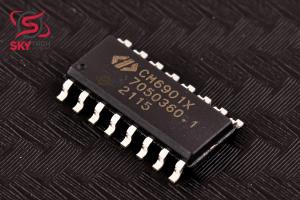

CM6901X SMD

CM6901 is a SLS, SRC/LLC + SR resonant controller

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-16

قیمت تک فروشی  2,936,790  ریال

قیمت عمده  2,811,060  ریال (10 به بالا)

قیمت ویژه  2,755,739  ریال (100 به بالا)

قیمت فوق العاده2,728,078  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 4.168  تتر با تخفیف

232221.5621.34


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

CM6901 يک کنترلر رزونانس SLS، SRC/LLC + SR است و مي تواند در هر دو منطقه SRC و LLC با يکسوسازي همزمان براي دستيابي به راندمان بالا کار کند. ويژگي هاي منحصر به فرد آن: FM + 2 حالت PWMING. براي تبديل DC-DC در برنامه هاي آفلاين استفاده مي شود. ويژگي ها 90+ کنترلر کوچکتر و نازک تر ترانسفورماتور 20 ميلي ثانيه با درپوش حجمي معقول (زمان نگه داشتن) SLS، SRC/LLC + کنترل رزونانس SR 2 درايور دروازه: پيک درايو معمولي از منبع تغذيه 12 ولت: (PMOS ~ 200 اهم و NMOS ~ 100 اهم). UVLO = 11 ولت با هيسترزيس 1 ولت. مرجع مقايسه کننده OK. حالت عمليات FM + 2 PWMING بار سبک PWMING (تنظيم بار سبک) SR ديود ايده آل PWMING (کاربرد فرکانس رزونانس متقاطع) GM FEAO، تقويت کننده خطا مدولاسيون FM GM DEAO، تقويت کننده خطاي PWM قابليت شروع نرم با عملکرد خاموش شدن. راه اندازي مجدد خودکار در طول LIMIT فعلي. آستانه دقيق 2.5 ولت VFB براي حلقه بازخورد ولتاژ ثابت. آستانه محدود 1 ولت I (ILIM). ثبت اختراع



Description

CM6901 is a SLS, SRC/LLC + SR resonant controller and it can operate at both SRC and LLC region with synchronous rectification to achieve high efficiency. Its unique features: FM + 2 PWMING modes. It is used for DC-DC conversion in offline application. FEATURES 90+ Controller Smaller and Thinner Transformer 20ms with reasonable Bulk Cap(hold up time) SLS, SRC/LLC + SR resonant controller 2 Gate Drivers: Typical Peak Drive from 12V supply : (PMOS~200 ohm and NMOS~100 ohm). UVLO =11V with 1V Hysteresis. Reference OK Comparator. FM + 2 PWMING Mode Operation Light Load PWMING (light load regulation) SR Ideal Diode PWMING(cross resonant frequency application ) GM FEAO, FM modulation Error Amplifier GM DEAO, PWM Error Amplifier Soft start Capability with Shutdown Function. Auto-Restart during Current LIMIT. Precision 2.5V VFB threshold for constant voltage feedback loop. Precision 1V I limit threshold (ILIM). Patented
