گیت درایور

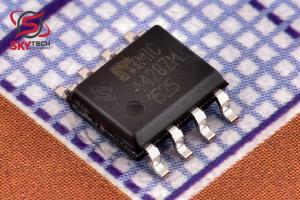

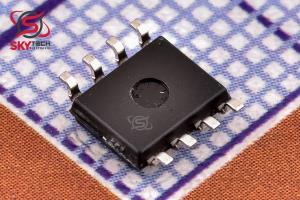

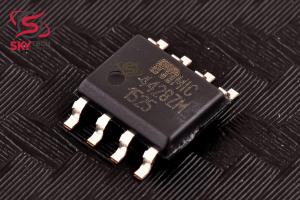

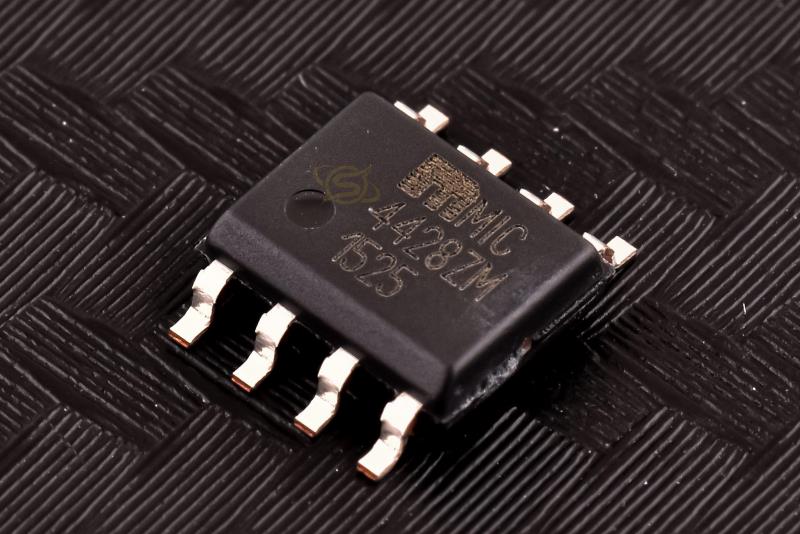

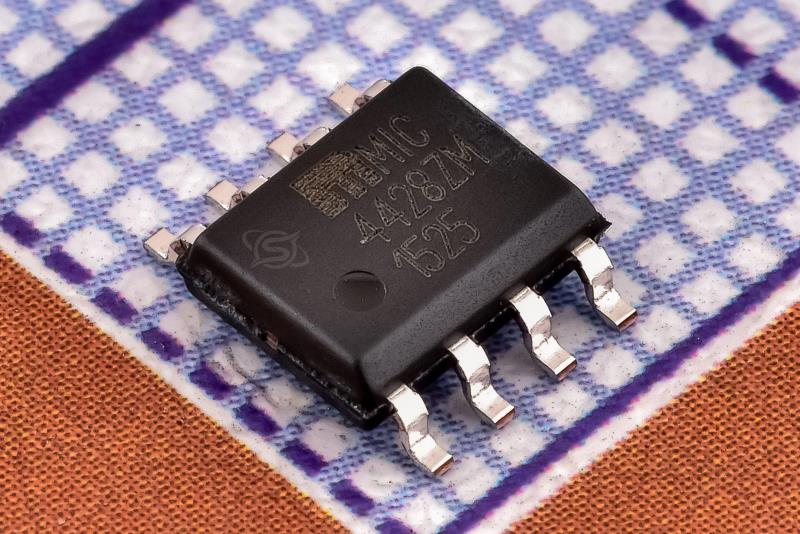

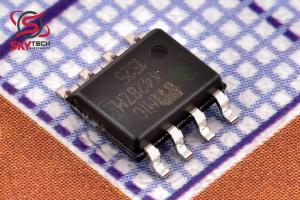

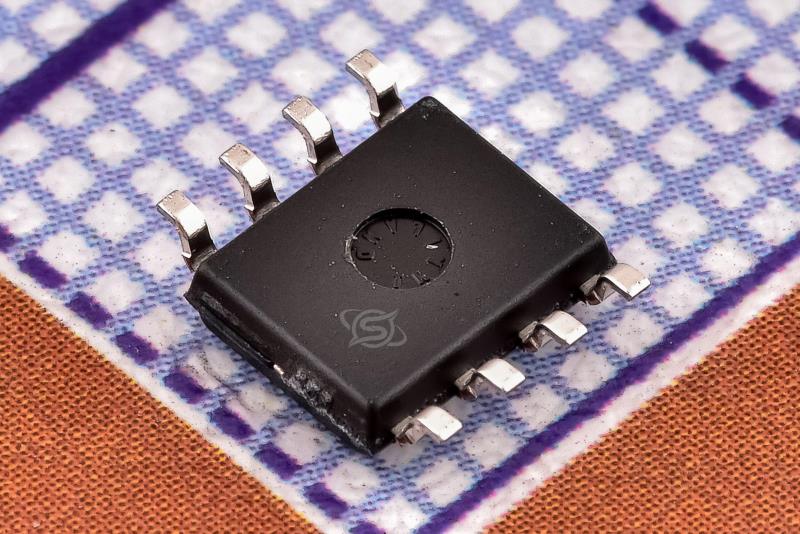

MIC4428ZM
Gate Drivers 1.5A Dual High Speed MOSFET Driver
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 455,055 ریال
قیمت عمده 392,190 ریال (10 به بالا)
قیمت ویژه 384,646 ریال (100 به بالا)
قیمت فوق العاده380,874 ریال (1000 به بالا)
 قیمت تک فروشی 0.646 تتر با تخفیف
3.532.942.91
|
|
|
|
|
|
|
| حداکثر دماي کاري |
70 سانتيگراد |
|
| حداقل دماي کاري |
0 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.5 ولت |
|
| حداکثر ولتاژ ورودي |
22.3 ولت |
|
| حداکثر جريان عبوري |
1.5 آمپر |
|
توضیحات
خانواده MIC4426/4427/4428 درايورهاي MOSFET دو طرفه پايين بسيار قابل اعتماد هستند که بر اساس فرآيند BiCMOS/DMOS براي مصرف انرژي کم و راندمان بالا ساخته شده‌اند. اين درايورها سطوح منطقي ورودي TTL يا CMOS را به سطوح ولتاژ خروجي ترجمه مي کنند که در 25 ميلي ولت منبع تغذيه يا زمين مثبت است. دستگاه هاي دوقطبي قابل مقايسه فقط تا 1 ولت منبع تغذيه مي توانند حرکت کنند. MIC4426/7/8 در سه پيکربندي موجود است: معکوس دوگانه، دوگانه غير معکوس، و يک خروجي معکوس به اضافه يک خروجي غير معکوس. MIC4426/4427/4428 جايگزين هاي سازگار با پين براي MIC426/427/428 و MIC1426/1427/1428 با عملکرد الکتريکي بهبود يافته و طراحي ناهموار هستند (به ليست هاي تعويض دستگاه در صفحه زير مراجعه کنيد). آنها مي توانند تا 500 ميلي آمپر جريان معکوس (هر دو قطبي) را بدون قفل و تا 5 ولت نويز (هر دو قطبي) روي پين هاي زمين را تحمل کنند. درايورهاي MIC4426/7/8 که عمدتاً براي ماسفت‌هاي با قدرت محرکه در نظر گرفته شده‌اند، براي هدايت بارهاي ديگر (خازني، مقاومتي يا القايي) که نياز به امپدانس کم، جريان پيک بالا و زمان سوئيچينگ سريع دارند، مناسب هستند. کاربردهاي ديگر شامل راندن خطوط ساعت پر بار، کابل هاي کواکسيال يا مبدل هاي پيزوالکتريک است. تنها محدوديت بار اين است که مجموع اتلاف توان درايور نبايد از محدوديت هاي بسته تجاوز کند. توجه داشته باشيد براي کاربردهاي توان بالا و پالس باريک به MIC4126/4127/4128 مراجعه کنيد.
Description
The MIC4426/4427/4428 family are highly-reliable dual low-
side MOSFET drivers fabricated on a BiCMOS/DMOS process
for low power consumption and high efficiency. These drivers
translate TTL or CMOS input logic levels to output voltage
levels that swing within 25mV of the positive supply or ground.
Comparable bipolar devices are capable of swinging only
to within 1V of the supply. The MIC4426/7/8 is available in
three configurations: dual inverting, dual noninverting, and
one inverting plus one noninverting output.
The MIC4426/4427/4428 are pin-compatible replacements
for the MIC426/427/428 and MIC1426/1427/1428 with im-
proved electrical performance and rugged design (Refer to
the Device Replacement lists on the following page). They
can withstand up to 500mA of reverse current (either polarity)
without latching and up to 5V noise spikes (either polarity)
on ground pins.
Primarily intended for driving power MOSFETs, MIC4426/7/8
drivers are suitable for driving other loads (capacitive, resistive,
or inductive) which require low-impedance, high peak current,
and fast switching time. Other applications include driving
heavily loaded clock lines, coaxial cables, or piezoelectric
transducers. The only load limitation is that total driver power
dissipation must not exceed the limits of the package.
Note See MIC4126/4127/4128 for high power and narrow
pulse applications.
|
