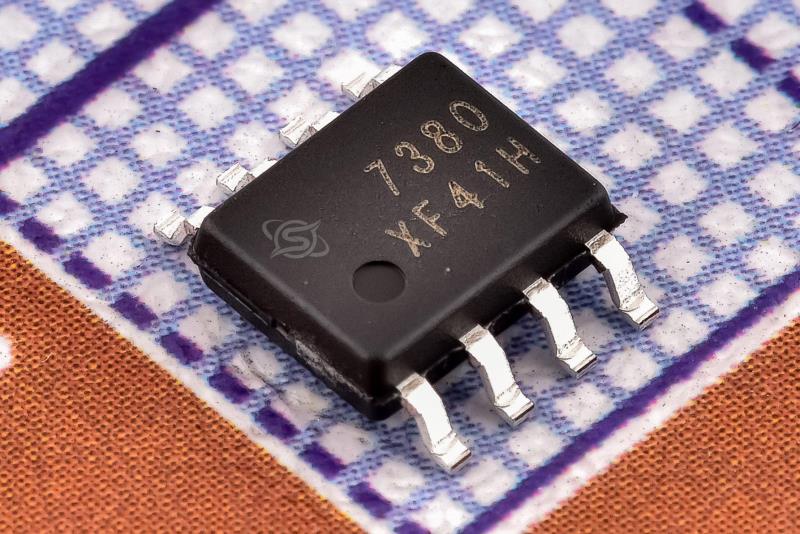

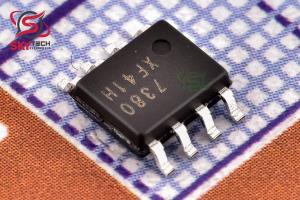

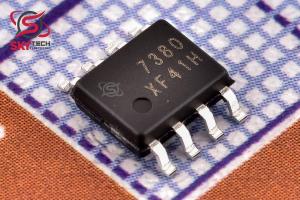

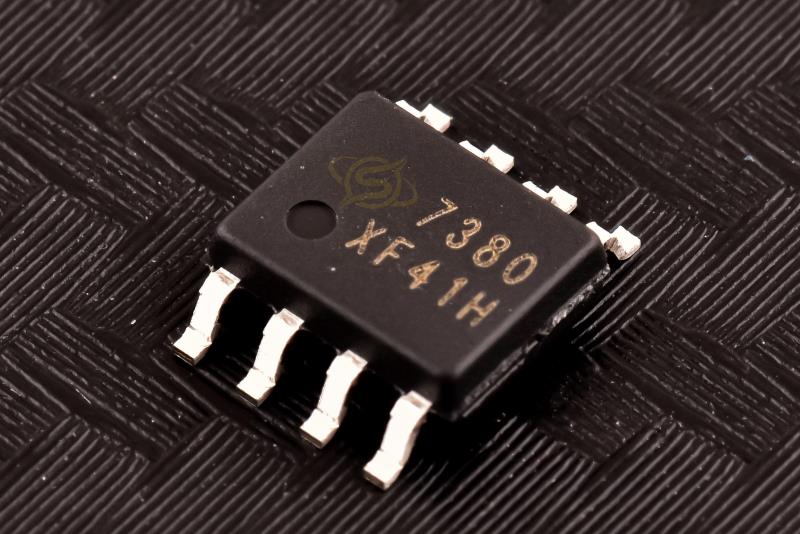

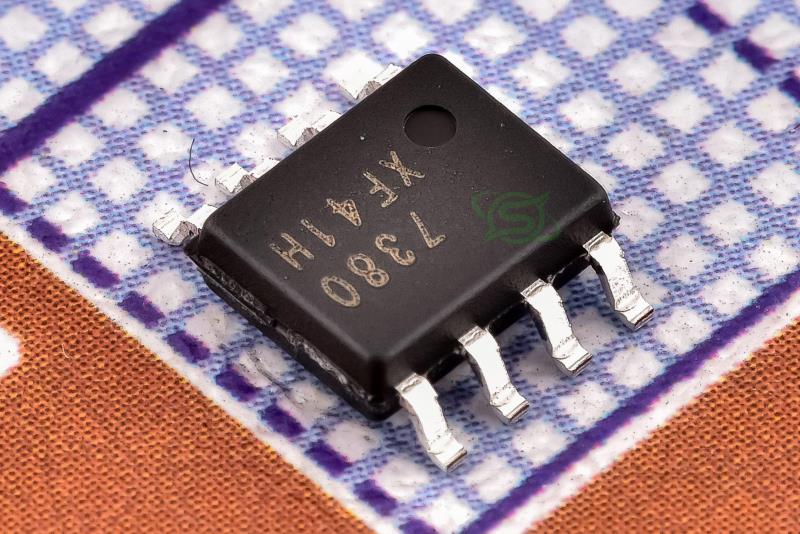

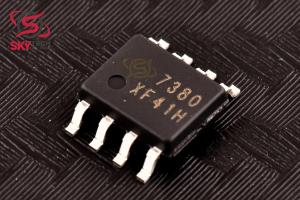

راه انداز گیت

FAN7380

Half-Bridge Gate Driver (SOURCING/SINKING : 90mA/180mA)

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8

قیمت تک فروشی  654,282  ریال

قیمت عمده  624,173  ریال (10 به بالا)

قیمت ویژه  612,130  ریال (100 به بالا)

قیمت فوق العاده606,108  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.761  تتر با تخفیف

3.743.563.493.46


تعداد موجودی در انبار : 50 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-8
نوع محصول Gate Driver
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -50     سانتيگراد
شرکت توليد کننده FAIRCHILD



توضیحات

FAN7380 يک آي سي درايور گيت نيمه پل يکپارچه براي ماسفت ها و IGBT ها است که تا +600 ولت کار مي کنند. فرآيند ولتاژ بالاي Fairchild و تکنيک حذف نويز در حالت معمول، عملکرد پايدار درايور سمت بالا را تحت شرايط نويز dv/dt بالا مي‌دهد. مدار تغيير سطح پيشرفته اجازه مي دهد تا درايور گيت سمت بالا تا VS=- 9.8V (نوع) براي VBS=15V کار کند. سطح منطق ورودي با گيت هاي منطقي استاندارد سري TTL سازگار است. مدار حفاظتي داخلي 100 نانوثانيه زمان مرگ را فراهم مي کند تا از هر دو دستگاه سوئيچينگ خروجي در طول دوره هاي انتقال جلوگيري کند. مدارهاي UVLO براي هر دو کانال زماني که VCC و VBS کمتر از ولتاژ آستانه مشخص شده باشند از عملکرد نادرست جلوگيري مي کند. درايورهاي خروجي معمولاً به ترتيب 90mA/180mA منبع/سينک مي‌کنند که براي کاربردهايي مانند برنامه‌هاي بالاست لامپ فلورسنت/فلورسانس فشرده و سيستم‌هايي که به نويز di/dt کم نياز دارند مناسب است.



Description

The FAN7380 is a monolithic half-bridge gate driver IC for MOSFETs and IGBTs, which operate up to +600V. Fairchild’s high voltage process and common-mode noise canceling technique give stable operation of high-side driver under high dv/dt noise circumstances. Advanced level shift circuit allows high-side gate driver operation up to VS=- 9.8V(typ.) for VBS=15V. The input logic level is compatible with standard TTL series logic gates. The internal shootthrough protection circuit provides 100nsec dead-time to prevent output switching devices from both conduction during transition periods. UVLO circuits for both channels prevent malfunction when VCC and VBS are lower than the specified threshold voltage. Output drivers typically source/ sink 90mA/180mA, respectively, which is suitable for the applications such as fluorescent/compact fluorescent lamp ballast applications and the systems that require low di/dt noise
