تراشه بافر

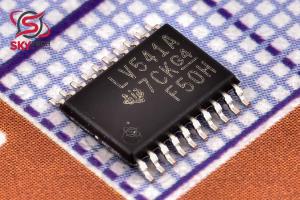

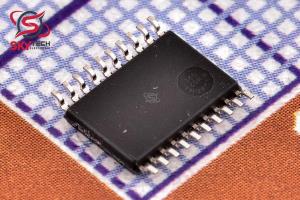

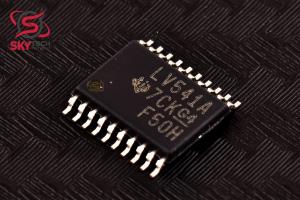

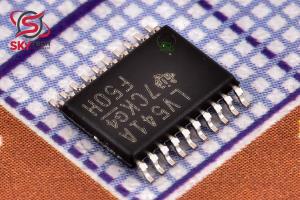

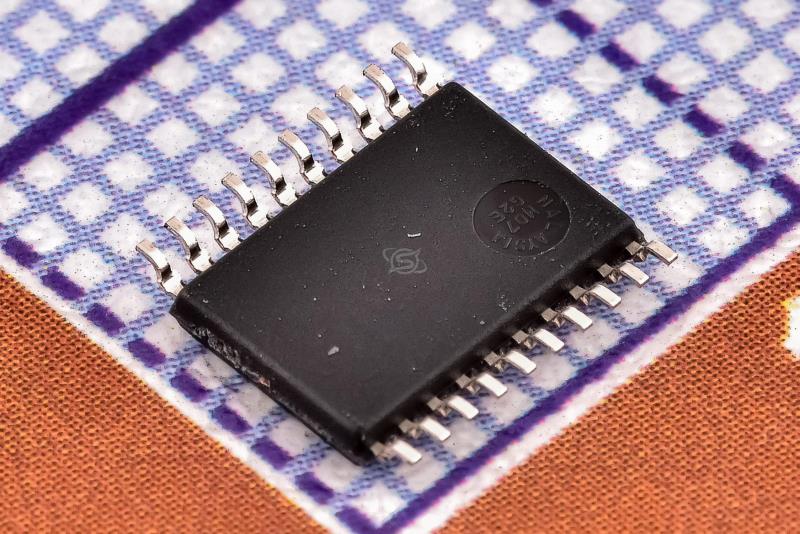

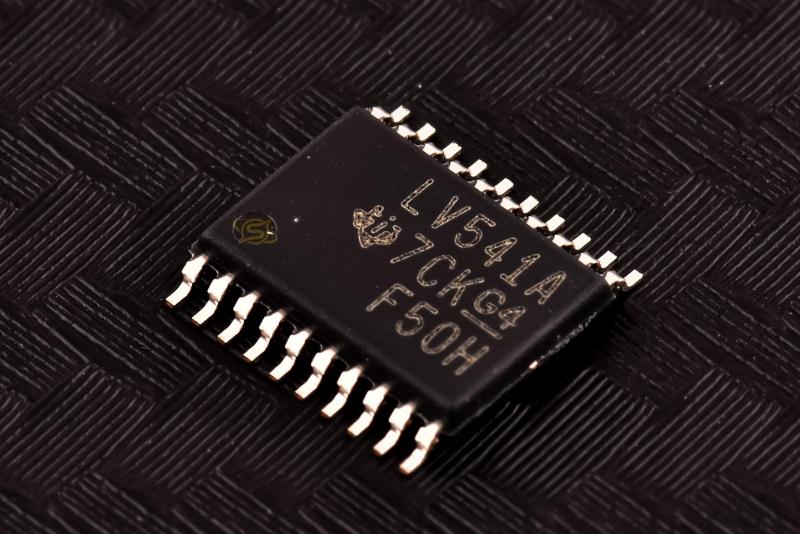

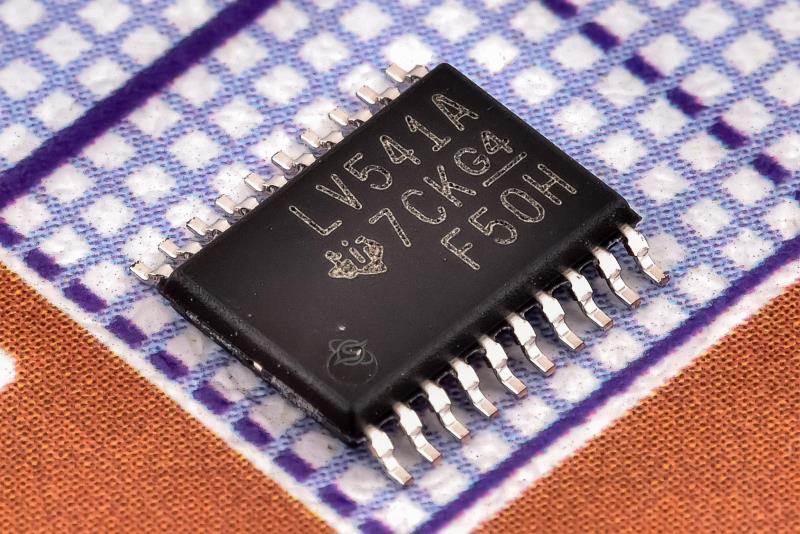

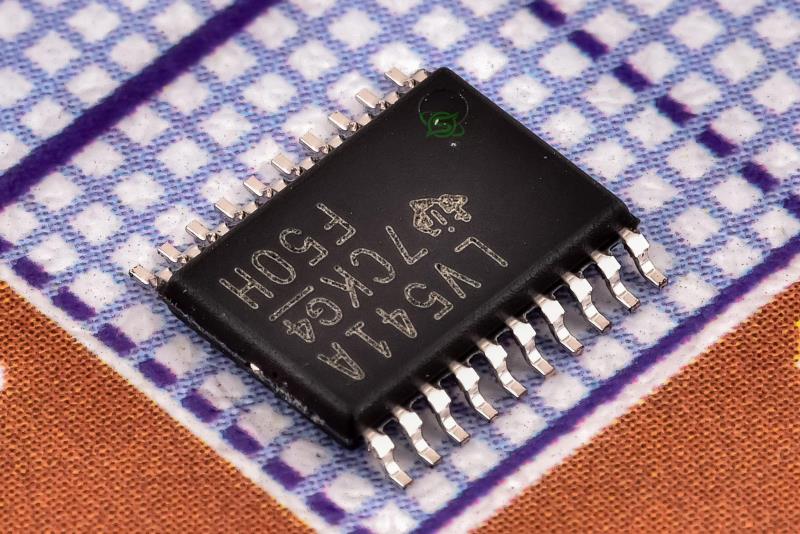

SN74LV541APWR

Octal Buffers/Drivers With 3-State Outputs

کیفیت: ORIGINAL(distributor)       پکیج: TSSOP-20

قیمت تک فروشی  305,314  ریال

قیمت عمده  292,489  ریال (10 به بالا)

قیمت ویژه  287,359  ریال (100 به بالا)

قیمت فوق العاده284,795  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.42  تتر با تخفیف

2.081.981.941.92


تعداد موجودی در انبار : 20 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

دستگاه SN74LV541A يک بافر/درايور اکتال است که براي عملکرد VCC 2-V تا 5.5-V طراحي شده است. دستگاه SN74LV541A براي درايور خطوط باس يا ثبت آدرس هاي حافظه بافر ايده آل است. داراي ورودي ها و خروجي ها در طرف مقابل بسته بندي است تا چيدمان برد مدار چاپي را تسهيل کند.
گيت کنترل 3 حالته يک گيت AND دو ورودي با ورودي هاي فعال-پايين است به طوري که اگر هر يک از ورودي هاي فعال کننده خروجي (OE1 يا OE2) زياد باشد، همه خروجي هاي مربوطه در حالت امپدانس بالا قرار دارند. خروجي ها زماني که در حالت امپدانس بالا نيستند، داده هاي غير معکوس را ارائه مي دهند.
براي اطمينان از وضعيت امپدانس بالا در هنگام خاموش يا روشن کردن، هر دو OE بايد از طريق يک مقاومت کششي به VCC متصل شوند. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود. دستگاه SN74LV541A به طور کامل براي برنامه هاي پاور نسبي با استفاده از Ioff مشخص شده است.



Description

The SN74LV541A device is an octal buffers/driver designed for 2-V to 5.5-V VCC operation. The SN74LV541A device is ideal for driving bus lines or buffer memory address registers. It features inputs and outputs on opposite sides of the package to facilitate printed circuit board layout.
The 3-state control gate is a two-input AND gate with active-low inputs so that if either output-enable (OE1 or OE2) input is high, all corresponding outputs are in the high-impedance state. The outputs provide non-inverted data when they are not in the high-impedance state.
To ensure the high-impedance state during power up or power down, both OE should be tied to VCC through a pull-up resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver. The SN74LV541A device are fully specified for partial-power-down applications using Ioff.
