راه انداز گیت

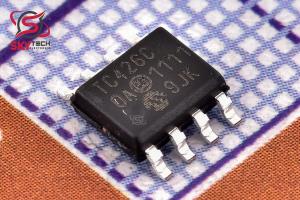

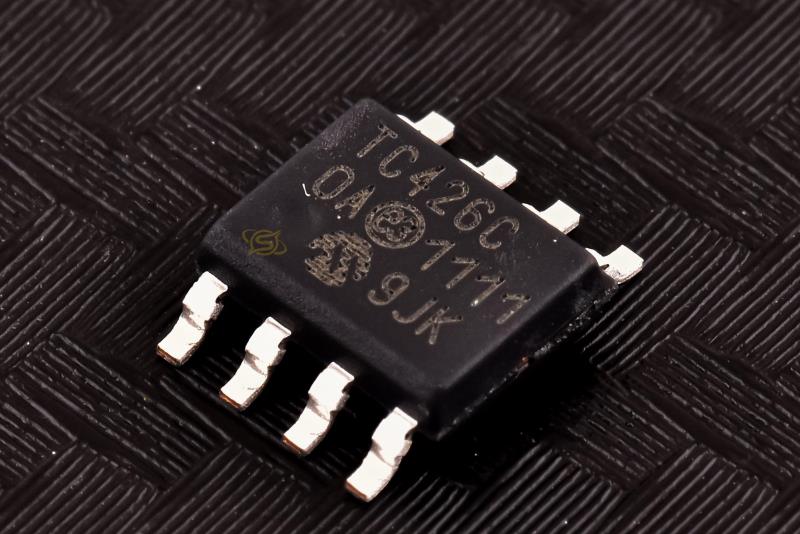

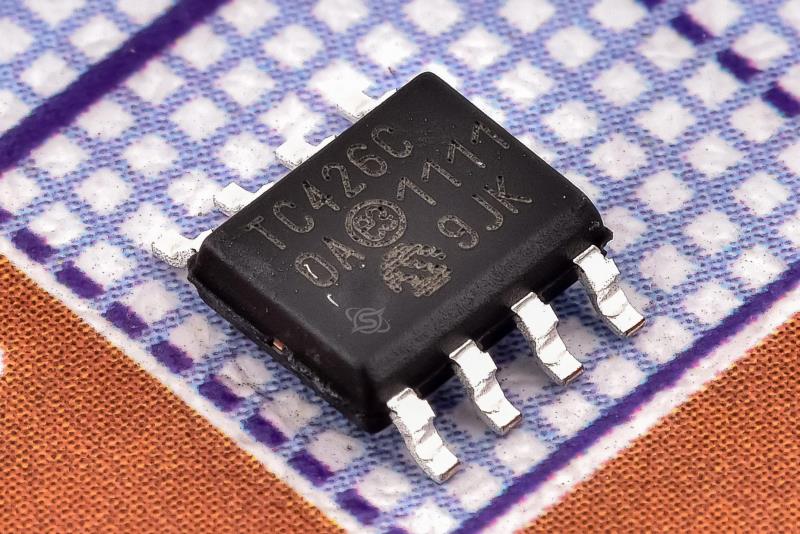

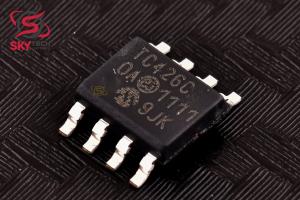

TC426COA

1.5A Dual High-Speed Power MOSFET Drivers

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8

قیمت تک فروشی  479,778  ریال

قیمت عمده  457,788  ریال (10 به بالا)

قیمت ویژه  448,993  ریال (100 به بالا)

قیمت فوق العاده444,595  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.66  تتر با تخفیف

3.563.43.333.29


تعداد موجودی در انبار : 20 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-8
نوع محصول DRIVER ICS
حداکثر دماي کاري 70     سانتيگراد
حداقل دماي کاري 0     سانتيگراد
شرکت توليد کننده Microchip Technology



توضیحات

TC426/TC427/TC428 درايورهاي پرسرعت CMOS دوگانه هستند. سطح ولتاژ ورودي TTL/CMOS به نوسان سطح ولتاژ خروجي ريل به ريل تبديل مي شود. خروجي CMOS در 25 ميلي ولت از زمين يا منبع مثبت است. خروجي‌هاي درايور با امپدانس کم و جريان بالا، بار 1000 pF را 18 ولت در 30 نانوثانيه مي‌چرخانند. کيفيت منحصر به فرد درايو جريان و ولتاژ، درايورهاي ماسفت، درايورهاي خط و بلوک هاي ساختمان مبدل DC-toDC TC426/TC427/TC428 را ايده آل مي کند. سيگنال هاي منطقي ورودي ممکن است برابر با ولتاژ منبع تغذيه باشند. جريان ورودي 1 mA کم است و رابط مستقيم با آي سي هاي کنترل منبع تغذيه با حالت سوئيچ CMOS/دوقطبي و همچنين مقايسه کننده هاي آنالوگ کلکتور باز را ممکن مي کند. جريان منبع تغذيه خاموش حداکثر 8 ميلي آمپر است. TC426 به 1/5 جريان دستگاه دوقطبي DS0026 سازگار با پين نياز دارد. اين در برنامه هاي مبدل DC به DC با محدوديت هاي بهره وري توان و برنامه هاي منبع تغذيه سوئيچ با فرکانس بالا مهم است. جريان خاموش معمولاً 6 ميلي آمپر در هنگام رانندگي با بار 1000 pF 18 ولت در 100 کيلوهرتز است. درايور معکوس کننده TC426 با دستگاه هاي دوقطبي DS0026 و MMH0026 سازگار با پين است. TC427 غير معکوس است. TC428 شامل يک درايور معکوس و غير معکوس است. خانواده هاي ديگر درايورهاي سازگار پين عبارتند از TC1426/TC1427/TC1428، TC4426/TC4427/TC4428 و TC4426A/TC4427A/TC4428A



Description

The TC426/TC427/TC428 are dual CMOS high-speed drivers. A TTL/CMOS input voltage level is translated into a rail-to-rail output voltage level swing. The CMOS output is within 25 mV of ground or positive supply. The low-impedance, high-current driver outputs swing a 1000 pF load 18V in 30 nsec. The unique current and voltage drive qualities make the TC426/TC427/TC428 ideal power MOSFET drivers, line drivers, and DC-toDC converter building blocks. Input logic signals may equal the power supply voltage. Input current is a low 1 mA, making direct interface to CMOS/bipolar switch-mode power supply control ICs possible, as well as open-collector analog comparators. Quiescent power supply current is 8 mA maximum. The TC426 requires 1/5 the current of the pin-compatible bipolar DS0026 device. This is important in DC-to-DC converter applications with power efficiency constraints and high-frequency switch-mode power supply applications. Quiescent current is typically 6 mA when driving a 1000 pF load 18V at 100 kHz. The inverting TC426 driver is pin-compatible with the bipolar DS0026 and MMH0026 devices. The TC427 is noninverting; the TC428 contains an inverting and noninverting driver. Other pin compatible driver families are the TC1426/ TC1427/TC1428, TC4426/TC4427/TC4428 and TC4426A/TC4427A/TC4428A
