تراشه بافر

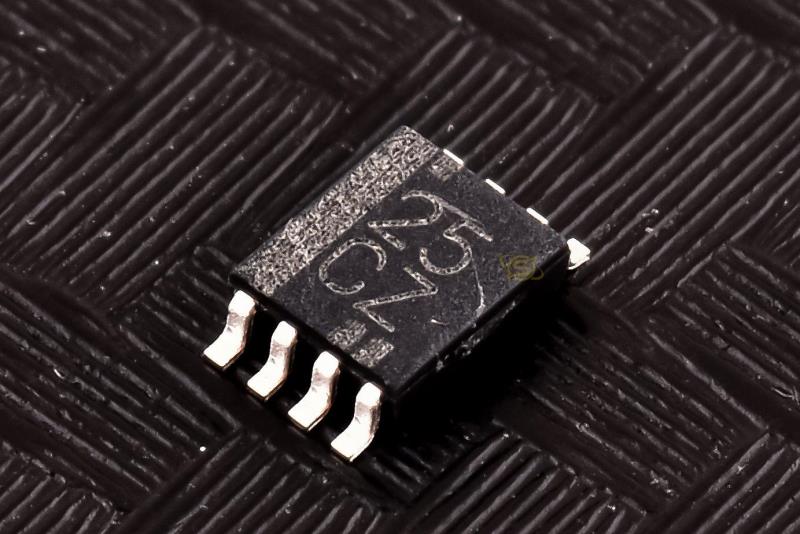

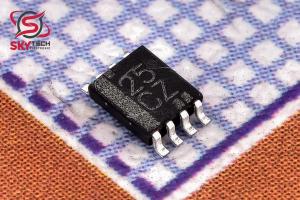

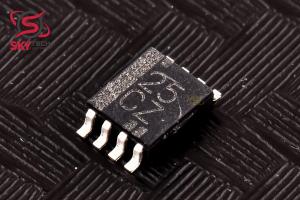

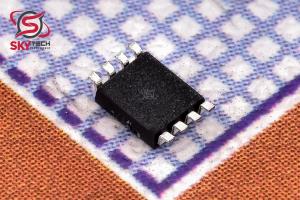

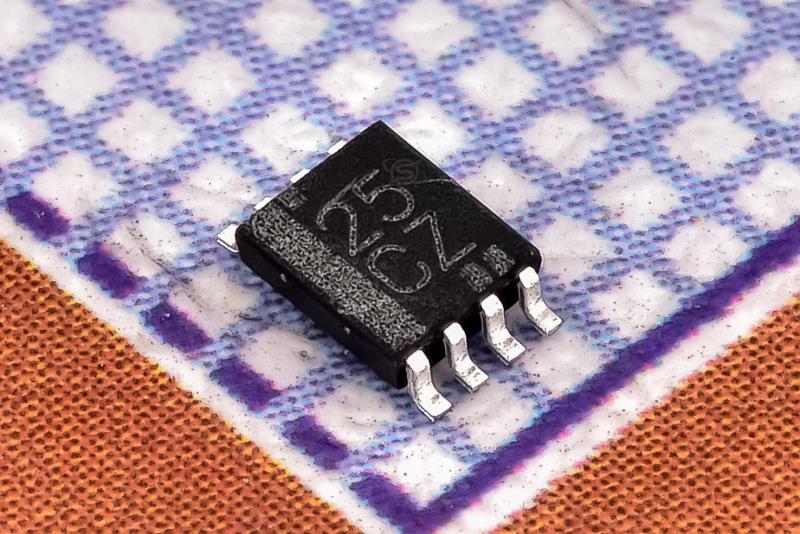

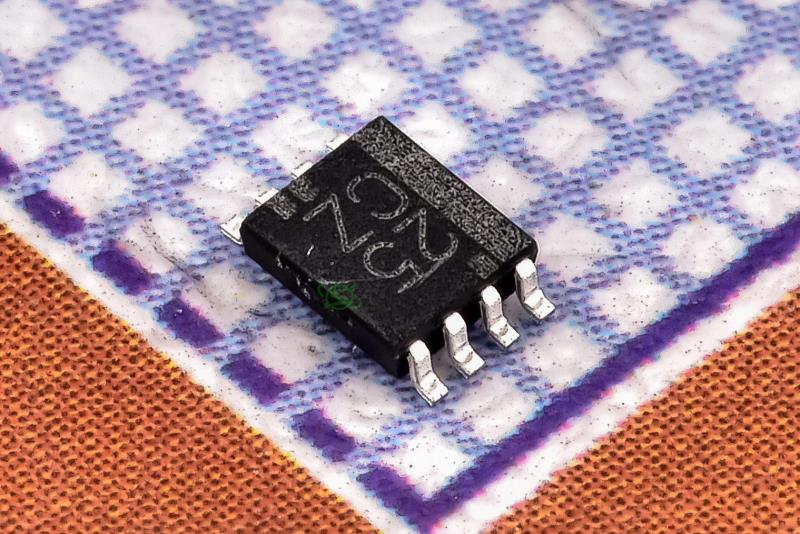

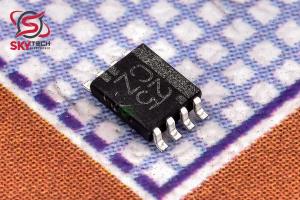

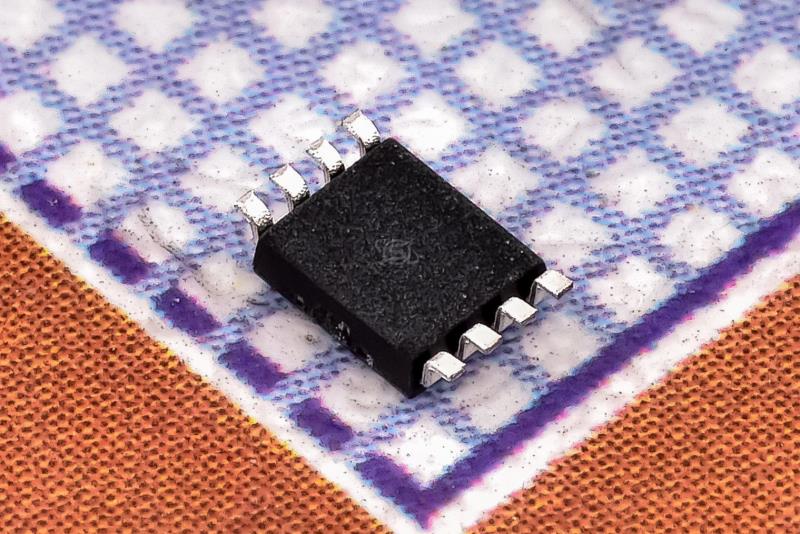

SN74LVC2G125DCUR
Dual Bus Buffer Gate With 3-State Outputs
کیفیت: ORIGINAL(distributor) پکیج: VSSOP-8
قیمت تک فروشی 168,819 ریال
قیمت عمده 161,590 ریال (10 به بالا)
قیمت ویژه 158,698 ریال (100 به بالا)
قیمت فوق العاده157,252 ریال (1000 به بالا)
 قیمت تک فروشی 0.204 تتر با تخفیف
1.040.990.970.96
|
توضیحات
دستگاه SN74LVC2G125 يک گيت بافر دو باس است که براي عملکرد VCC 1.65-V تا 5.5-V طراحي شده است. اين دستگاه داراي درايورهاي دو خط با خروجي هاي 3 حالته است. خروجي ها زماني غيرفعال مي شوند که ورودي مرتبط با خروجي فعال (OE) زياد باشد. فناوري پکيج NanoFree با استفاده از قالب به عنوان بسته، يک پيشرفت بزرگ در مفاهيم بسته بندي آي سي است.
براي اطمينان از وضعيت امپدانس بالا در هنگام روشن يا خاموش کردن، OE بايد از طريق يک مقاومت کششي به VCC متصل شود. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود. اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از Ioff مشخص شده است. مدار Ioff خروجي ها را غيرفعال مي کند و از آسيب رساندن جريان برگشتي به دستگاه در هنگام خاموش شدن دستگاه جلوگيري مي کند.
Description
The SN74LVC2G125 device is a dual bus buffer gate, designed for 1.65-V to 5.5-V VCC operation. This device features dual line drivers with 3-state outputs. The outputs are disabled when the associated output-enable (OE) input is high. NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.
To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
|
