گیت درایور

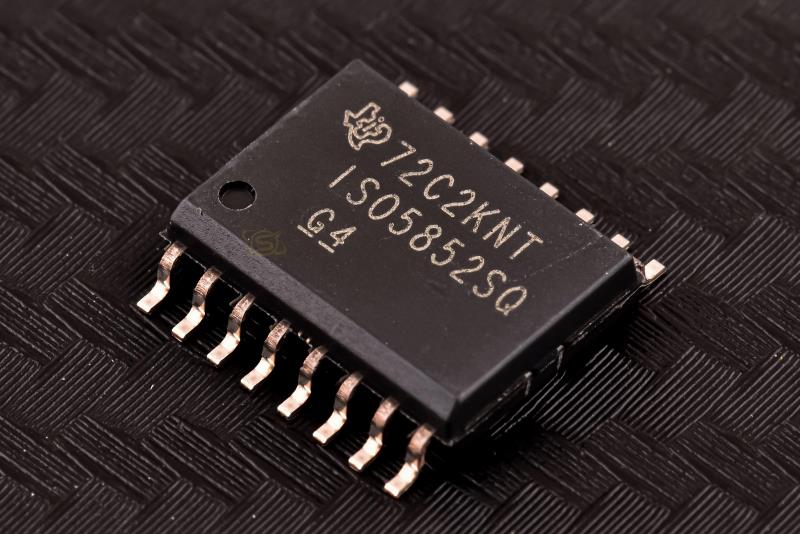

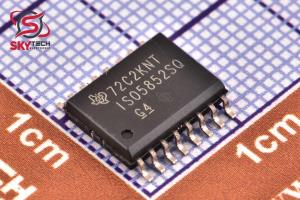

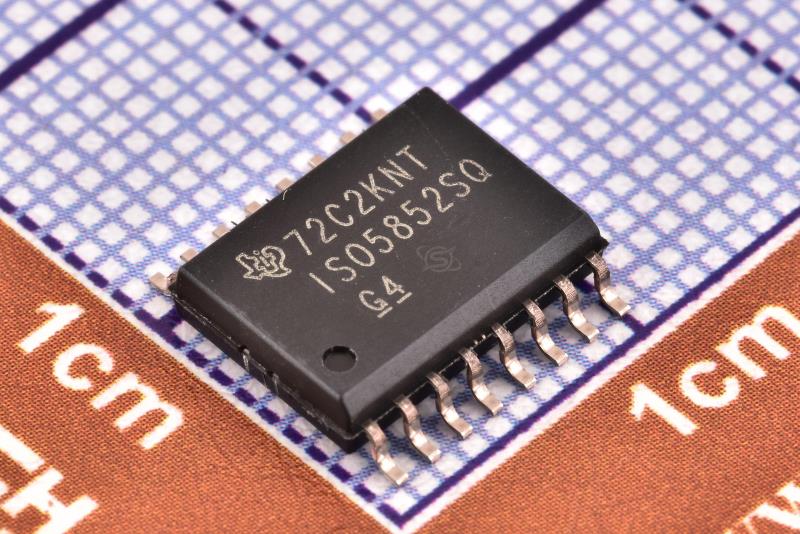

ISO5852SQDWRQ1

isolated gate driver for IGBTs and MOSFETs with split outputs, OUTH and OUTL, providing 2.5-A source and 5-A sink current

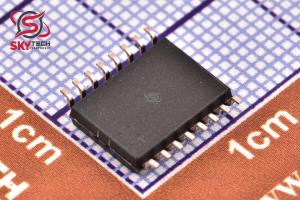

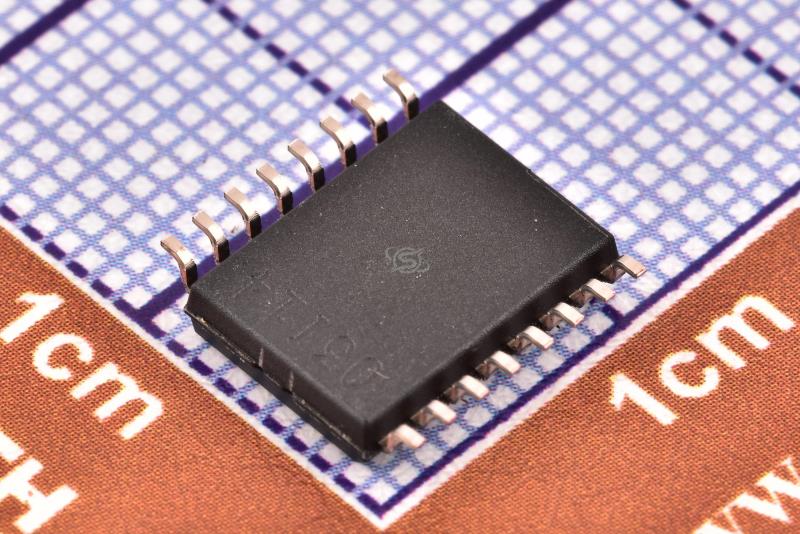

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-16

قیمت تک فروشی  10,958,000  ریال

قیمت عمده  10,440,000  ریال (10 به بالا)

قیمت ویژه  10,232,800  ریال (100 به بالا)

قیمت فوق العاده10,129,200  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 4.699  تتر با تخفیف

212019.619.4


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

ISO5852SQDWRQ1 جزو آي سي هاي گيت درايور ايزوله تا 5700ولت با قابليت جريان دهي تا 2.5 آمپر بصورت سورس و 5 آمپر بصورت سينک. راه‌اندازي مدسفت هاي قدرت به نظر راحت مي رسد . اين ترانزيستورها داراي يک پايه گيت هستند که با اعمال ولتاژ مي توان ترانزيسترو را خاموش و يا روشن کرد . به علت مقاومت داخلي بالاي آن تقريبا نياز به جريان اضافي نيز ندارند . اين ترانزيستور ها بيشتر در مدارات سوئيچينگ استفاده مي شوند که يا کامل خاموش يا روشن هستند بنابراين توان هدر رفته رد آنها تقريبا صفر است .



Description

The ISO5852S-Q1 device is a 5.7-kVRMS, reinforced isolated gate driver for IGBTs and MOSFETs with split outputs, OUTH and OUTL, providing 2.5-A source and 5-A sink current. The input side operates from a single 2.25-V to 5.5-V supply. The output side allows for a supply range from minimum 15 V to maximum 30 V. Two complementary CMOS inputs control the output state of the gate driver. The short propagation time of 76 ns provides accurate control of the output stage. An internal desaturation (DESAT) fault detection recognizes when the IGBT is in an overcurrent condition. Upon a DESAT detect, a mute logic immediately blocks the output of the isolator and initiates a soft-turnoff procedure which disables the OUTH pin and pulls the OUTL pin to low over a time span of 2 ?s. When the OUTL pin reaches 2 V with respect to the most-negative supply potential, VEE2, the gate-driver output is pulled hard to the VEE2 potential, turning the IGBT immediately off.
