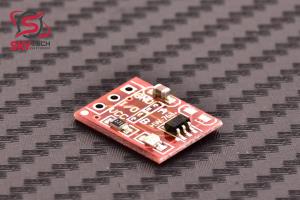

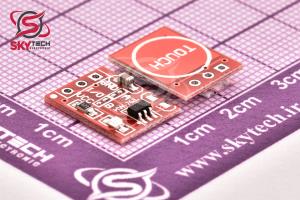

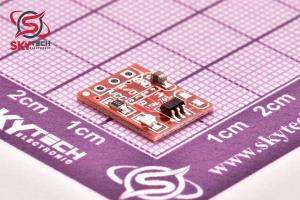

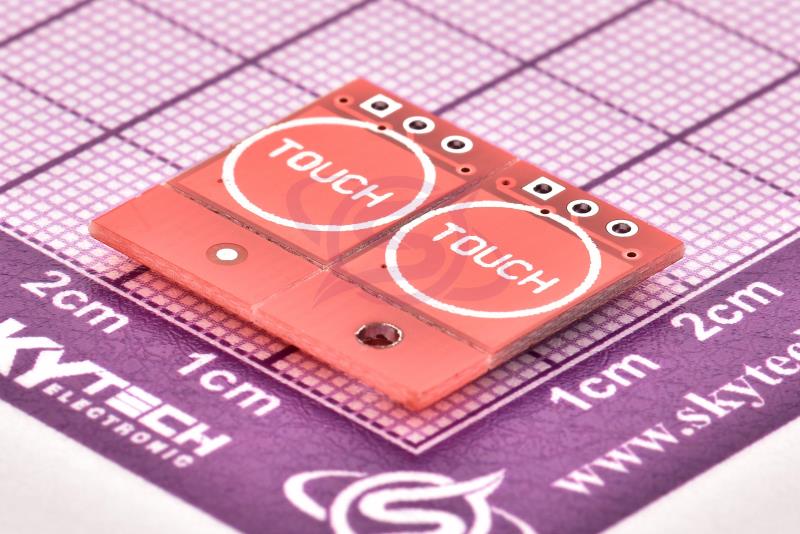

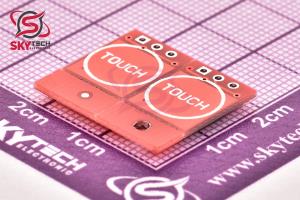

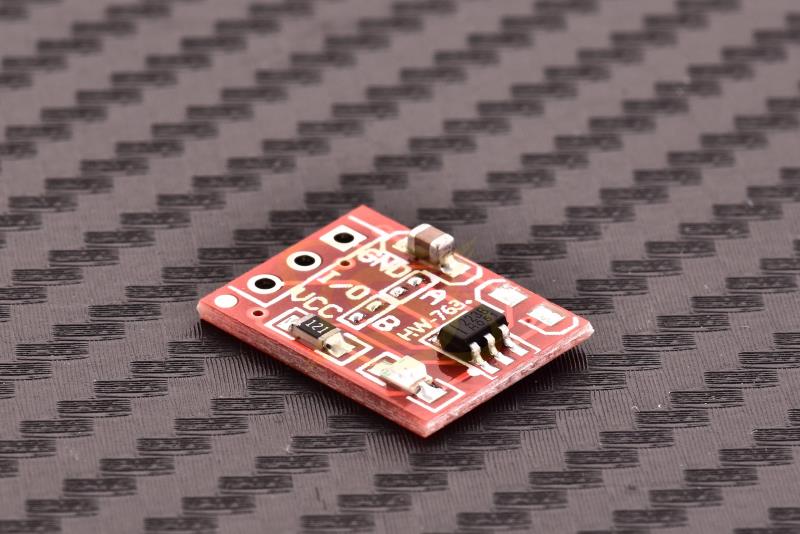

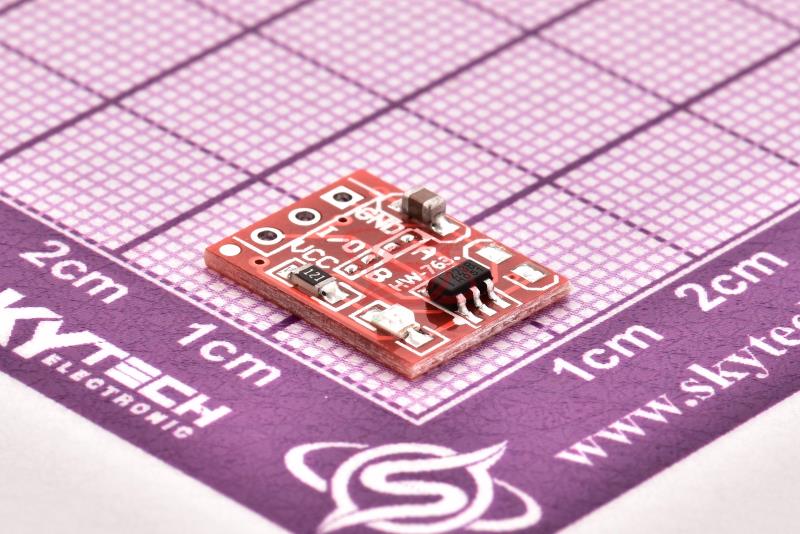

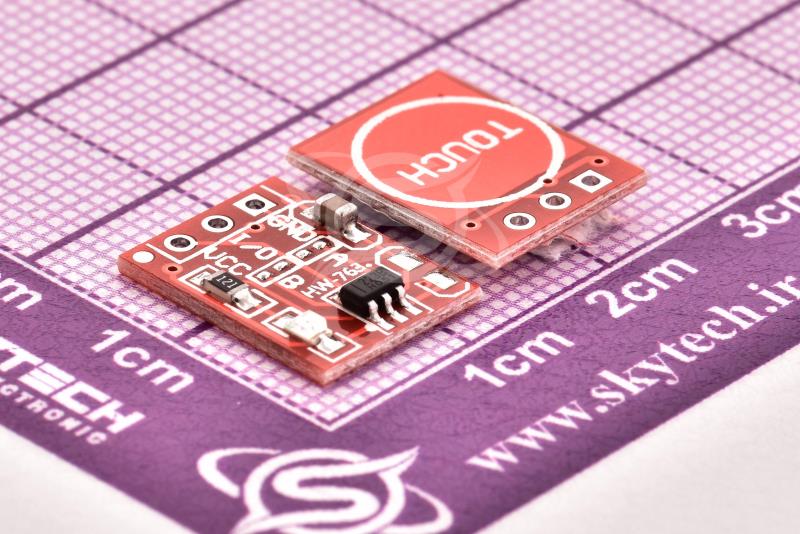

ماژول تاچ خازنی

TTP223 MODULE

touching detection module for replacing traditional direct button key

کیفیت: ORIGINAL(distributor)       پکیج:

قیمت تک فروشی  62,339  ریال

قیمت عمده  55,862  ریال (10 به بالا)

قیمت ویژه  55,085  ریال (100 به بالا)

قیمت فوق العاده54,696  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.084  تتر با تخفیف

0.350.30.290.29


تعداد موجودی در انبار : 2286 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

آي سي TTP223 ، تشخيص دهنده ي تاچ پد است که ميتواند براي 1 کليد تاچ را براي ما ايجاد کند. در واقع اين ماژول براي جايگزيني با مدل هاي قديمي کليد طراحي شده است. مصرف بسيار کم انرژي ، بازه ي ولتاژي گسترده از ويژگي هاي اين کليد براي کاربردهاي DC و يا AC است ماژول سنسور خازني تاچ ( لمسي ) TTP223 ، از پشت شيشه و سطوح ناژک نيز قابليت تشخيص دارد. تراشه ي اصلي اين سنسور TTP223 است. اين آي سي نياز به تغذيه 3 ولتي دارد . مشخصات فني کليد لمسي (تاچ) خازني مدل TTP223 : مد هاي کاري : toggle يا سوئيچ تغذيه : 2.5V-5.5V مد تريگر : 1:Short - 0:Long جريان کاري : 13uA Max حساسيت قابل تنظيم پدها ، بطور ديفالت بدون هيچ خازني است که بتوان از بيشترين حساسيت آن استفاده کرد. جريان : 1.5uA - حداکثر : 3.0uA زمان پاسخ گويي: حداکثر 220 ميلي ثانيه حالت توان پايين در تغذيه ي 3 ولت



Description

GENERAL DESCRIPTION The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touch pad detector IC which offers 1 touch key. The touching detection IC is designed for replacing traditional direct button key with diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application. FEATURES - Operating voltage 2.0V~5.5V - Operating current VDD=3V, no load - At low power mode typical 1.5uA, maximum 3.0uA - The response time max 220mS at low power mode VDD=3V - Sensitivity can adjust by the capacitance(0~50pF) outside - Stable touching detection of human body for replacing traditional direct switch key - Provides Low Power mode - Provides direct mode,toggle mode by pad option(TOG pin) Q pin is CMOS output - All output modes can be selected active high or active low by pad option(AHLB pin) - After power-on have about 0.5sec stable-time, during the time do not touch the key pad, And the function is disabled - Auto calibration for life At low power mode the re-calibration period is about 4.0sec normally, When key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key - The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. But the stability of TTP223N-BA6 is worse than TTP223-BA6’s. APPLICATION - Wide consumer products - Button key replacement
