درایور تاچ اسکرین
XPT2046
Touch Screen Controller

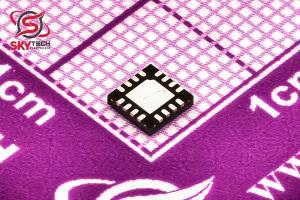

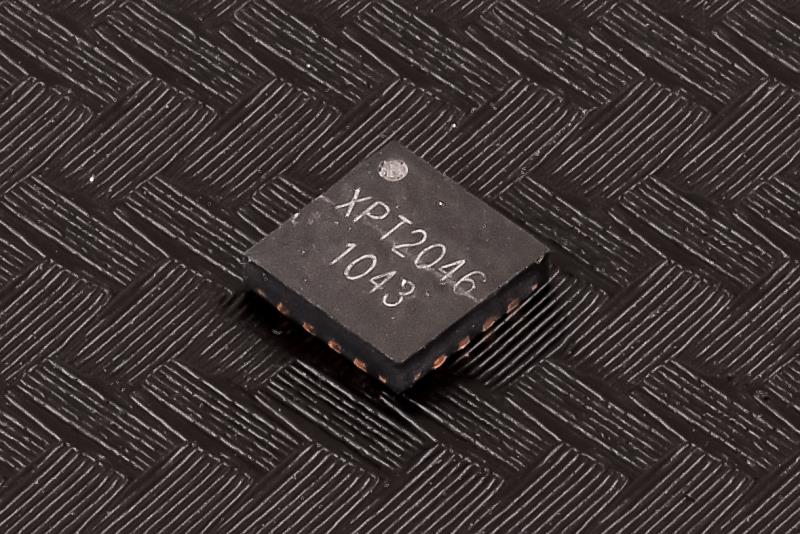

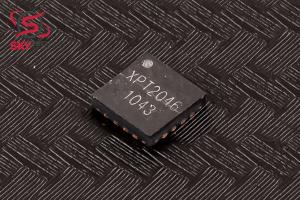

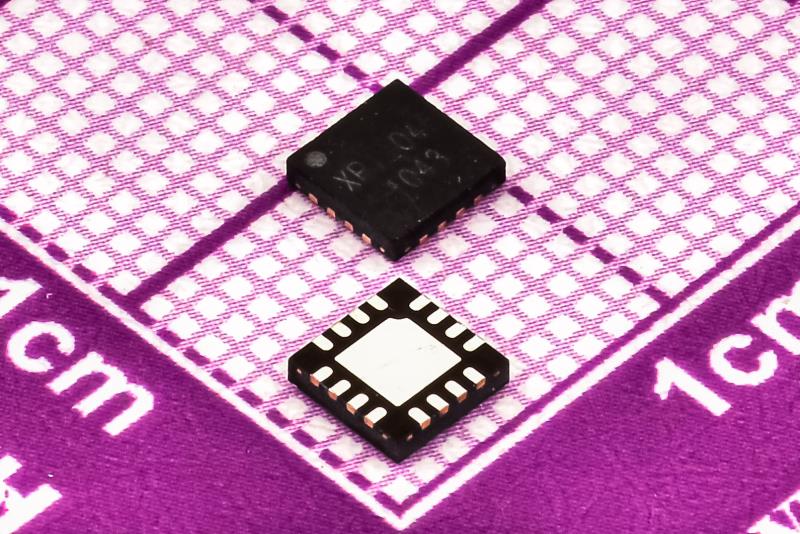

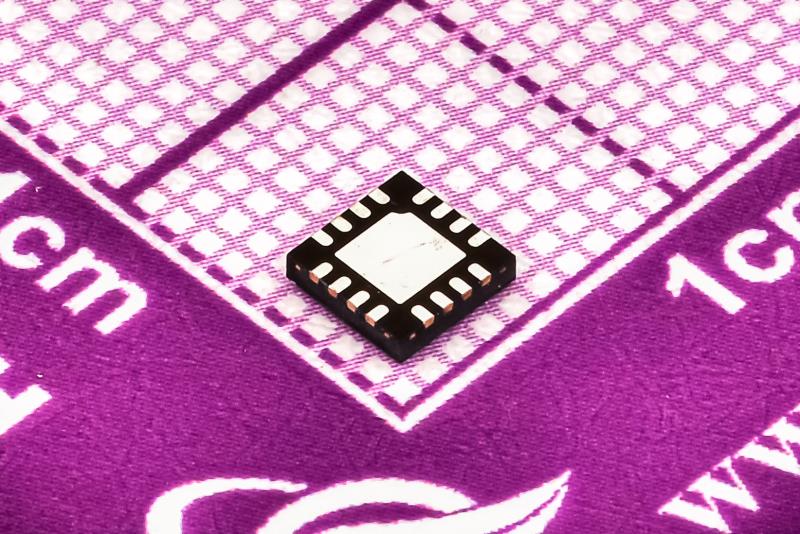

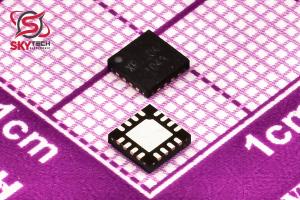

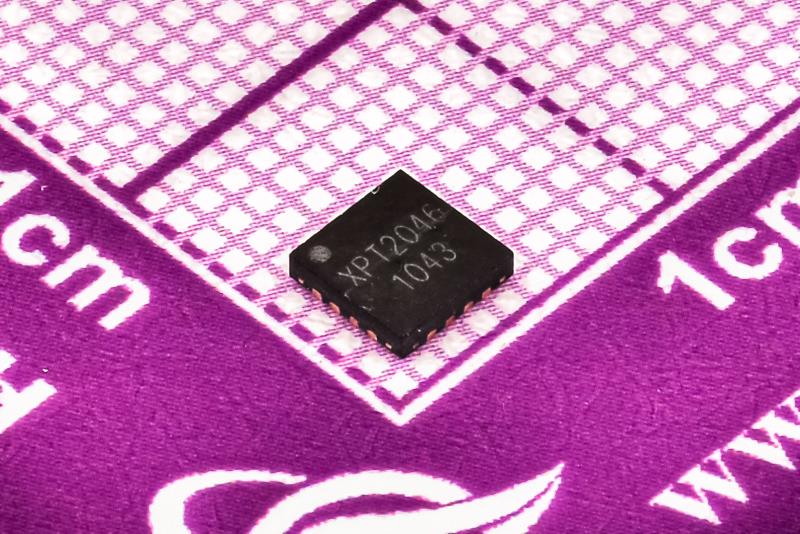

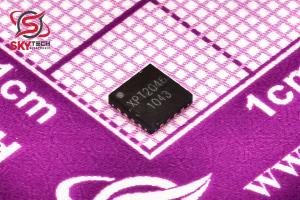

کیفیت: ORIGINAL(distributor) پکیج: QFN-16
قیمت تک فروشی 190,095 ریال
قیمت عمده 127,230 ریال (10 به بالا)
قیمت ویژه 124,715 ریال (100 به بالا)
قیمت فوق العاده123,458 ریال (1000 به بالا)
 قیمت تک فروشی 0.27 تتر با تخفیف
1.510.980.97
|
توضیحات
XPT2046 يک کنترلر صفحه لمسي مقاومتي 4 سيمي است که داراي يک مبدل A/D نمونه SAR 12 بيتي 125 کيلوهرتز است. XPT2046 تا ولتاژ منبع تغذيه 2.2 ولت کار مي کند و از ولتاژ رابط ورودي/خروجي ديجيتال از 1.5 ولت به VCC براي اتصال ولتاژ پايين به بالا پشتيباني مي کند. XPT2046 مي تواند با انجام دو تبديل A/D، موقعيت صفحه نمايش فشرده را تشخيص دهد. XPT2046 علاوه بر موقعيت مکاني، فشار صفحه نمايش لمسي را نيز اندازه گيري مي کند.
VREF روي تراشه را مي توان براي ورودي کمکي آنالوگ، اندازه گيري دما و نظارت بر باتري با قابليت اندازه گيري ولتاژ از 0 تا 5 ولت استفاده کرد.
XPT2046 همچنين داراي سنسور دماي روي تراشه است.
XPT2046 در بسته بندي نازک 16 پين QFN (ارتفاع 0.75 ميلي متر) موجود است و داراي محدوده دماي عملياتي -40 درجه سانتيگراد تا +85 درجه سانتيگراد است.
Description
The XPT2046 is a 4-wire resistive touch screen controller that incorporates a 12-bit 125 kHz sampling SAR type
A/D converter.
The XPT2046 operates down to 2.2V supply voltage and supports digital I/O interface voltage from 1.5V to VCC
in order to connect low voltage uP.
The XPT2046 can detect the pressed screen location by performing two A/D conversions. In addition to location,
the XPT2046 also measures touch screen pressure.On-chip VREF can be utilized for analog auxiliary input,
temperature measurement and battery monitoring withthe ability to measure voltage from 0V to 5V.
The XPT2046 also has an on-chip temperature sensor
The XPT2046 is available in 16pin QFN thin package(0.75mm in height) and has the operating temperature range
of -40°C to +85°C
|
