کنترل کننده PFC

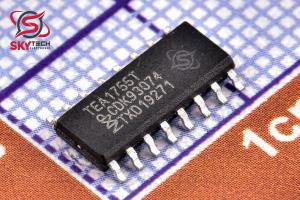

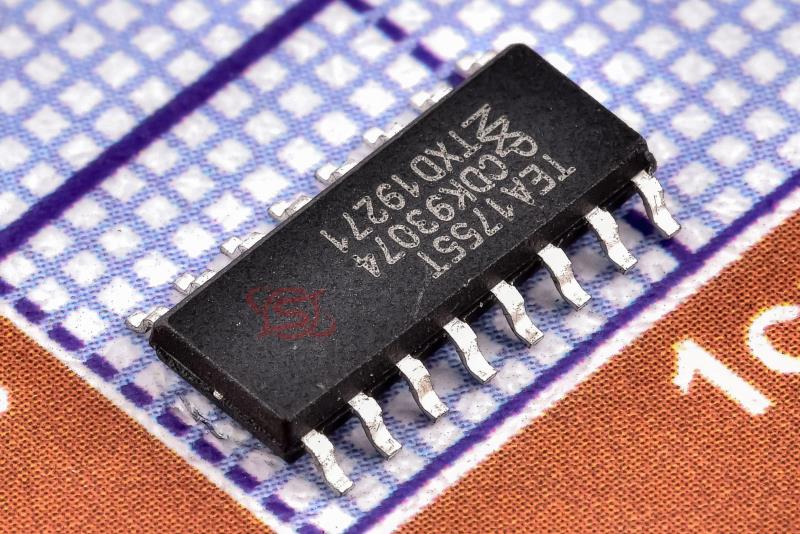

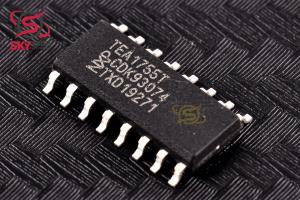

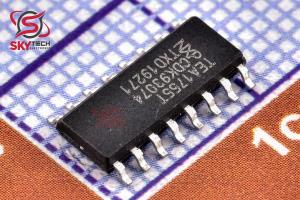

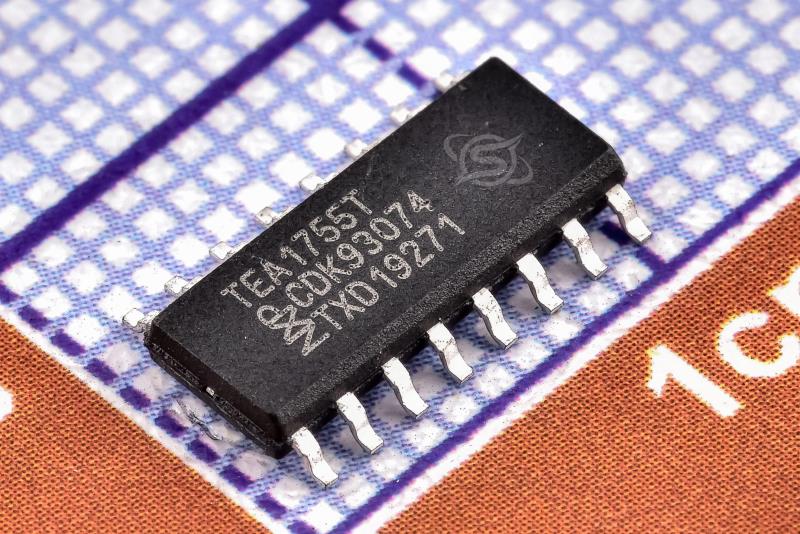

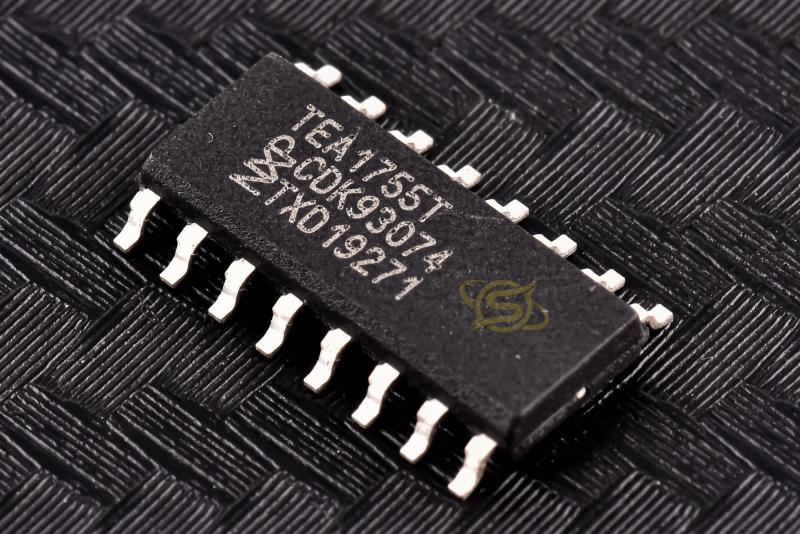

TEA1755T

HV start-up DCM/QR flyback controller with integrated DCM/QR PFC controller

کیفیت: ORIGINAL(distributor)       پکیج: SO-16

قیمت تک فروشی  962,170  ریال

قیمت عمده  916,670  ریال (10 به بالا)

قیمت ویژه  898,470  ریال (100 به بالا)

قیمت فوق العاده889,370  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.125  تتر با تخفیف

5.2554.94.85


تعداد موجودی در انبار : 6 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SO-16
نوع محصول PFC Controller
حداکثر دماي کاري 155     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 38     ولت
توان 0.6     وات
شرکت توليد کننده NXP



توضیحات

GreenChip جديدترين نسل از آي سي هاي کنترل کننده منبع تغذيه با حالت سوئيچ شده سبز (SMPS) است. TEA1755T ترکيبي از يک کنترلر براي تصحيح ضريب توان (PFC) و يک کنترلر فلايبک است.
سطح بالاي يکپارچگي آن، طراحي منبع تغذيه مقرون به صرفه را با استفاده از تعداد بسيار کم اجزاي خارجي امکان پذير مي کند. PFC در حالت شبه تشديد (QR) يا حالت رسانش ناپيوسته (DCM)، با سوئيچينگ دره کار مي کند. توابع سبز مخصوص تعبيه شده راندمان بالايي را در تمام سطوح قدرت ارائه مي دهند.
در سطوح توان بالا، فلاي بک در حالت QR يا DCM با تشخيص دره کار مي کند. در سطوح توان متوسط، کنترل کننده فلاي بک به حالت کاهش فرکانس (FR) تغيير مي کند و جريان اوج را به حداقل مقدار قابل تنظيم محدود مي کند.
در حالت کم مصرف، PFC خاموش مي شود تا راندمان بالا حفظ شود. در سطوح توان بسيار پايين، هنگامي که فرکانس سوئيچينگ فلاي بک به زير 25 کيلوهرتز مي رسد، مبدل فلاي بک به حالت انفجاري تغيير مي کند. در طول فاز بدون سوئيچينگ حالت انفجاري، جريان منبع آي سي داخلي به حداقل مي رسد تا کارايي بيشتر بهينه شود. سوئيچينگ Valley در تمام حالت هاي عملياتي استفاده مي شود



Description

The GreenChip is the latest generation of green Switched Mode Power Supply (SMPS) controller ICs. The TEA1755T combines a controller for Power Factor Correction (PFC) and a flyback controller.
Its high level of integration enables cost-effective power supply design using a very low number of external components. The PFC operates in Quasi-Resonant (QR) or Discontinuous Conduction Mode (DCM), with valley switching. The specially built-in green functions provide high efficiency at all power levels.
At high power levels the flyback operates in QR mode or DCM with valley detection. At medium power levels, the flyback controller switches to Frequency Reduction (FR) mode and limits the peak current to an adjustable minimum value.
In low power mode, the PFC switches off to maintain high efficiency. At very low power levels, when the flyback switching frequency drops below 25 kHz, the flyback converter switches to burst mode. During the non-switching phase of burst mode, the internal IC supply current is minimized to further optimize efficiency. Valley switching is used in all operating modes
