تقویت کننده عملیاتی

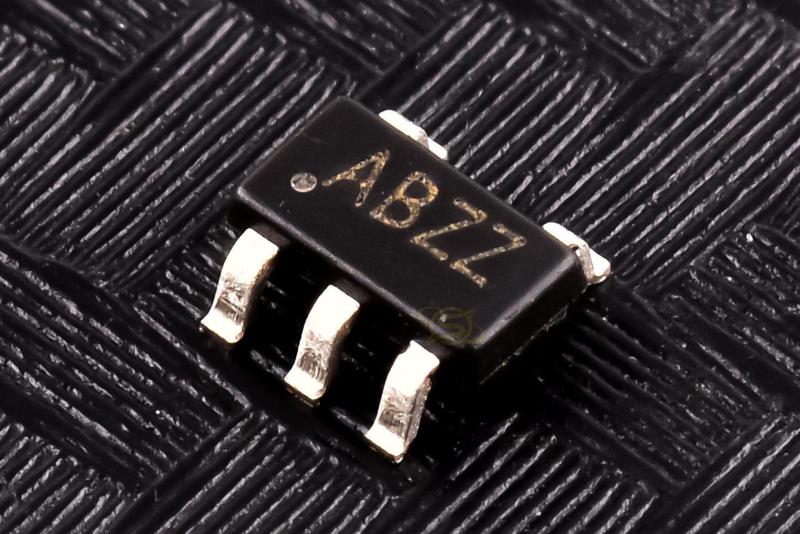

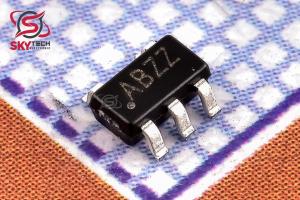

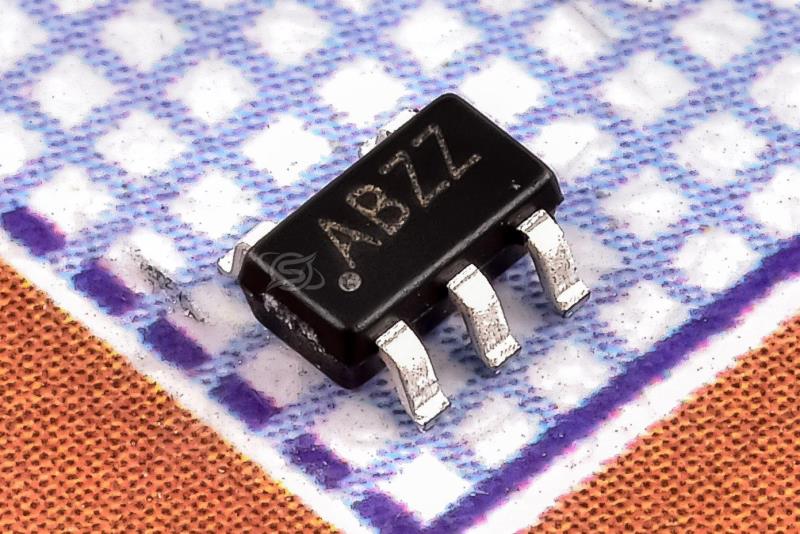

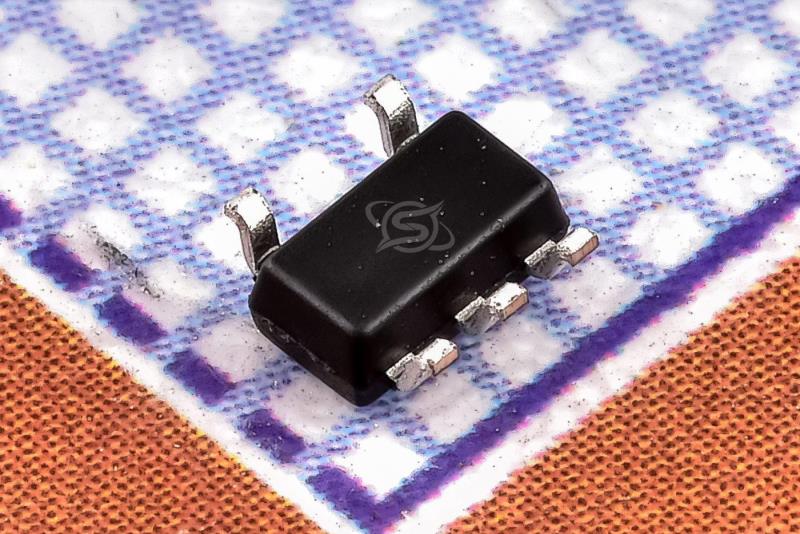

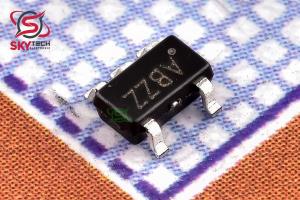

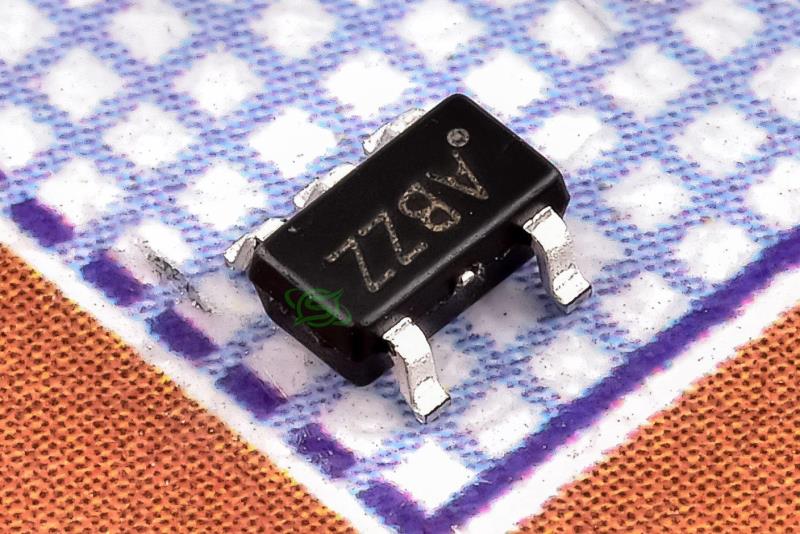

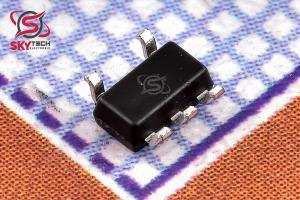

MAX4230AUK+T
High-Output-Drive, 10MHz, 10V/μs, Rail-to-Rail I/O Operation Amplifiers with Shutdown
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-5
قیمت تک فروشی 622,278 ریال
قیمت عمده 592,731 ریال (10 به بالا)
قیمت ویژه 580,912 ریال (100 به بالا)
قیمت فوق العاده575,003 ریال (1000 به بالا)
 قیمت تک فروشی 0.883 تتر با تخفیف
4.894.654.564.51
|
توضیحات
اپ آمپرهاي CMOS تک درايو MAX4230–MAX4230-MAX4234 تک/دو/چهارگانه با خروجي بالا داراي حداکثر جريان خروجي 200 ميلي آمپر، ورودي ريل به ريل و قابليت خروجي از يک منبع تغذيه 2.7 ولت تا 5.5 ولت هستند.
اين تقويت‌کننده‌ها نرخ حرکت بالاي 10V/micros و محصول افزايش پهناي باند (GBWP) 10MHz را نشان مي‌دهند. MAX4230–MAX4234 مي‌تواند سطوح معمولي هدست (32 اهم) و همچنين تقويت‌کننده قدرت RF (PA) را در برنامه‌هاي گوشي بي‌سيم هدايت کند.
MAX4230 در يک بسته کوچک 5 پين SC70 و MAX4231، تکي با خاموش شدن، در يک بسته 6 پين SC70 و در 1.5mm x 1.0mm UCSP و بسته هاي نازک UDFN ارائه مي شود.
آپمپ دوگانه MAX4233 در پکيج مقياس تراشه 10 ضربه‌اي (UCSP™) با صرفه‌جويي در فضا ارائه مي‌شود که کوچک‌ترين ناحيه را براي يک آمپر دوگانه با خاموش شدن فراهم مي‌کند. اين آپ امپ ها به گونه اي طراحي شده اند که بخشي از مدار کنترل PA باشند و RF PA را در هدست هاي بي سيم باياس کنند. MAX4231/MAX4233 يک ويژگي SHDN را ارائه مي دهد که خروجي را پايين مي آورد. اين تضمين مي کند که RF PA در صورت نياز به طور کامل غيرفعال مي شود و از سيگنال هاي تبديل نشده به آنتن RF جلوگيري مي کند.
Description
The MAX4230–MAX4234 single/dual/quad, high-output drive CMOS op amps feature 200mA of peak output current, rail-to-rail input, and output capability from a single 2.7V to 5.5V supply.
These amplifiers exhibit a high slew rate of 10V/micro s and a gain-bandwidth product (GBWP) of 10MHz. The MAX4230–MAX4234 can drive typical headset levels (32 ohm ), as well as bias an RF power amplifier (PA) in wireless handset applications.
The MAX4230 comes in a tiny 5-pin SC70 package and the MAX4231, single with shutdown, is offered in a 6-pin SC70 package and in 1.5mm x 1.0mm UCSP and thin UDFN packages.
The dual op-amp MAX4233 is offered in the space-saving 10-bump chip-scale package (UCSP™), providing the smallest footprint area for a dual op amp with shutdown. These op amps are designed to be part of the PA control circuitry, biasing RF PAs in wireless headsets. The MAX4231/ MAX4233 offer a SHDN feature that drives the output low. This ensures that the RF PA is fully disabled when needed, preventing unconverted signals to the RF antenna.
|
