راه انداز پل سه فاز

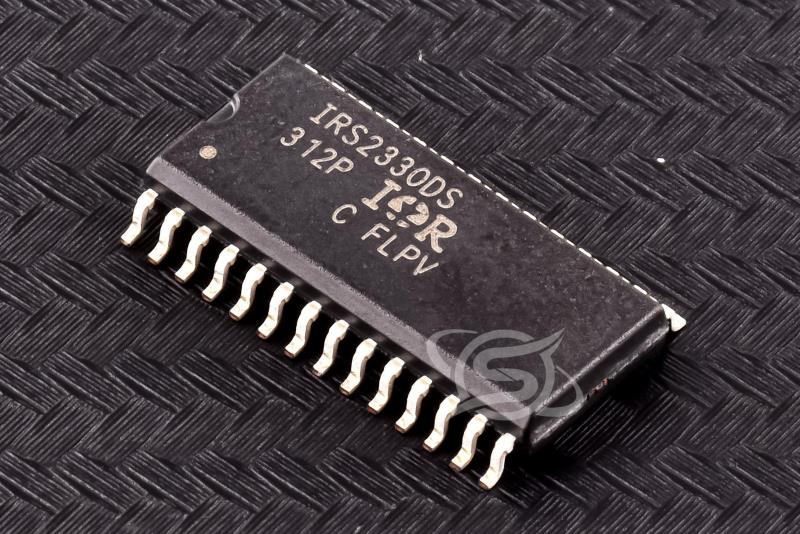

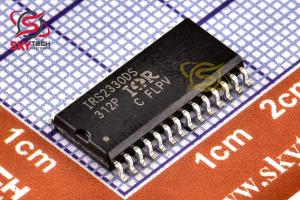

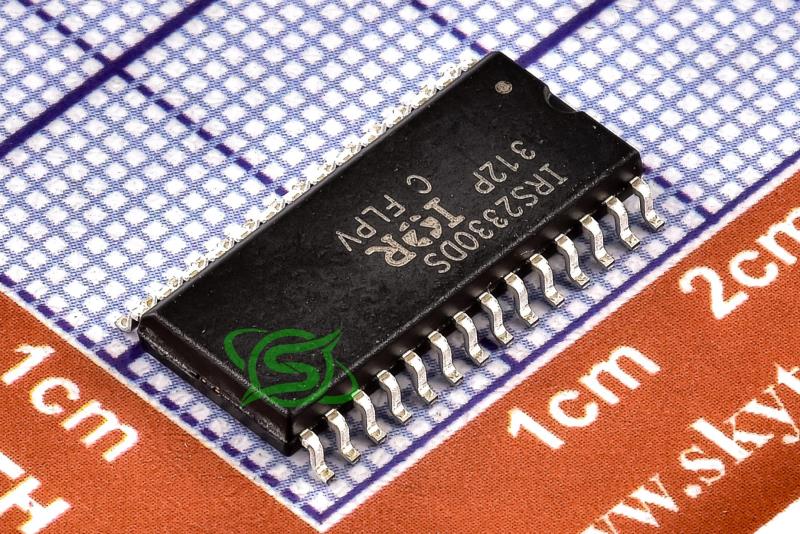

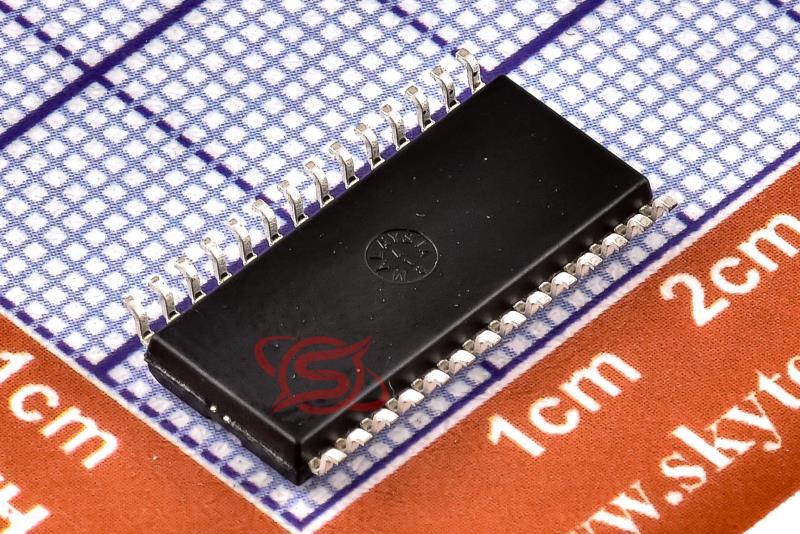

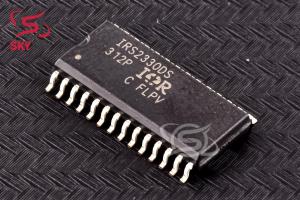

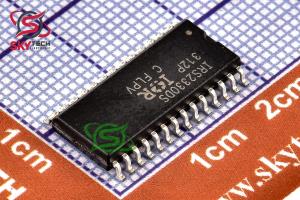

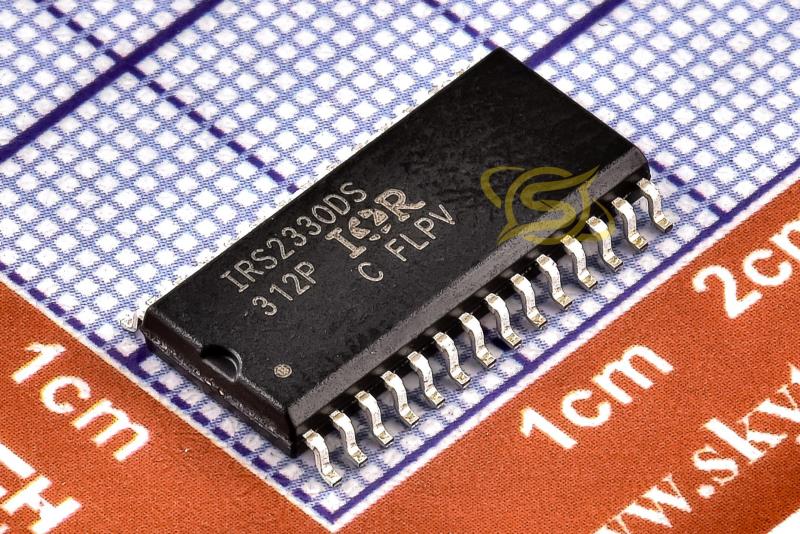

IRS2330DS

3PHASE-BRIDGE DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-28

قیمت تک فروشی  3,469,800  ریال

قیمت عمده  3,306,000  ریال (10 به بالا)

قیمت ویژه  3,240,480  ریال (100 به بالا)

قیمت فوق العاده3,207,720  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.722  تتر با تخفیف

18.91817.6417.46


تعداد موجودی در انبار : 5 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-28
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
توان 1.6     وات
ولتاژ خروجي 20     ولت
شرکت توليد کننده International Rectifier



توضیحات

آي‌سي IRS2336xD يک درايور گيت با ولتاژ بالا و سرعت بالا براي کاربردهاي سه‌فاز است که قابليت کنترل ماسفت‌ها (MOSFET) و IGBTها را دارد. اين تراشه داراي سه خروجي high-side و سه خروجي low-side است و ديودهاي بوت‌استرپ درون آن مجتمع شده‌اند تا تعداد قطعات و فضاي برد کاهش يابد. اين IC با استفاده از فناوري‌هاي مقاوم HVIC و CMOS ايمن در برابر قفل شدن طراحي شده و با سطوح منطقي استاندارد CMOS يا LSTTL تا 3.3 ولت سازگار است. از جمله قابليت‌هاي حفاظتي آن مي‌توان به شات‌داون در شرايط اضافه‌جريان، افت ولتاژ، محافظت در برابر هدايت همزمان (shoot-through) و مدار dead-time داخلي اشاره کرد. همچنين، داراي سيگنال FAULT و امکان تنظيم زمان ريست خطا از طريق شبکه RC خارجي است. کانال‌هاي شناور آن مي‌توانند سوئيچ‌هاي high-side را تا ولتاژ 600 ولت راه‌اندازي کنند و براي درايو موتور و اينورترهاي صنعتي بسيار مناسب هستند.



Description

The IRS2336xD is a high-voltage, high-speed 3-phase gate driver IC designed to control both MOSFETs and IGBTs. It features three high-side and three low-side output channels, with integrated bootstrap diodes for reduced component count and PCB space. Built using robust HVIC and latch-immune CMOS technologies, it supports standard CMOS or LSTTL logic levels, even down to 3.3V. The IC includes built-in protection features such as over-current shutdown, under-voltage lockout, shoot-through protection, and a programmable fault reset via an external RC network. The floating outputs can drive high-side switches up to 600V, making it ideal for motor drives and industrial inverters.
