آشکارساز RF

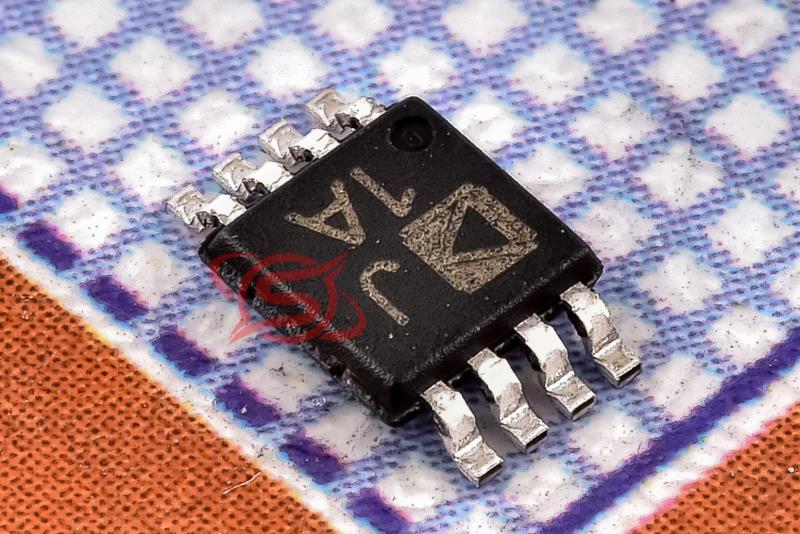

AD8313ARMZ (J1A)
0.1GHz to 2.5GHz 70 dB Logarithmic Detector/Controller
کیفیت: ORIGINAL(distributor) پکیج: MSOP-8
قیمت تک فروشی 4,982,400 ریال
قیمت عمده 4,745,800 ریال (10 به بالا)
قیمت ویژه 4,651,160 ریال (100 به بالا)
قیمت فوق العاده4,603,840 ریال (1000 به بالا)
 قیمت تک فروشی 5.828 تتر با تخفیف
27.32625.4825.22
|
|
|
| نوع عملکرد |
Multistage Demodulating Logarithmic Amplifier Function Type |
|
توضیحات
AD8313 يک آمپلي‌فاير لگاريتمي دمدوله‌کننده چندمرحله‌اي کامل است که مي‌تواند سيگنال RF ورودي را به يک مقدار DC متناظر با مقياس دسي‌بل به دقت تبديل کند. اين قطعه براي فرکانس‌هاي سيگنال از 0.1 گيگاهرتز تا 2.5 گيگاهرتز، همبستگي لگاريتمي بالايي را حفظ مي‌کند. استفاده از اين قطعه ساده است و تنها نياز به يک منبع تغذيه 2.7 تا 5.5 ولتي و دي‌کاپلينگ مناسب ورودي و تغذيه دارد. در تغذيه 3 ولت و دماي محيط 25 درجه سانتيگراد، مصرف جريان آن 13.7 ميلي‌آمپر (معادل 41 ميلي‌وات) است.
يک ويژگي خاموشي نيز فراهم شده است؛ با اعمال ولتاژ بالا به ورودي خاموشي (نصف ولتاژ تغذيه يا بيشتر)، مدار به حالت خواب با جريان مصرفي 20 ميکروآمپر مي‌رود.
AD8313 با استفاده از فرايند سيليکون-بيپولار پيشرفته 25 گيگاهرتزي شرکت Analog Devices ساخته شده و در پکيج 8 پايه MSOP عرضه مي‌شود. دامنه دماي کاري آن از 40- درجه سانتيگراد تا 85 درجه سانتيگراد است.
ويژگي‌ها
- پهناي باند وسيع: حداقل از 0.1 گيگاهرتز تا 2.5 گيگاهرتز
- دامنه ديناميکي بالا: 70 دسي‌بل تا ±3.0 دسي‌بل
- دقت بالا: ±1.0 دسي‌بل در بازه 65 دسي‌بل (در فرکانس 1.9 گيگاهرتز)
- پاسخ سريع: زمان پاسخ کامل 40 نانوثانيه (تيپيکال)
- حالت کنترلر با خروجي خطا
- مقياس‌بندي پايدار نسبت به ولتاژ تغذيه و دما
- بازه گسترده ولتاژ تغذيه: 2.7 ولت تا 5.5 ولت
- مصرف توان پايين: 40 ميلي‌وات در 3 ولت
- ويژگي خاموشي: 60 ميکرووات در 3 ولت
- مدار کامل و آسان براي استفاده
کاربردها
- کنترل نقطه تنظيم تقويت‌کننده توان فرستنده RF و مانيتورينگ سطح
- آمپلي‌فاير لگاريتمي براي اندازه‌گيري RSSI در ايستگاه‌هاي پايه سلولي، لينک‌هاي راديويي و رادارها
Description
The AD8313 is a complete multistage demodulating logarithmic amplifier capable of accurately converting an RF input signal to an equivalent decibel-scaled DC output. It maintains a high degree of log conformance over signal frequencies from 0.1 GHz to 2.5 GHz.
Application is straightforward, requiring only a single 2.7 V to 5.5 V supply and appropriate input and supply decoupling.
Operating on a 3 V supply at 25°C ambient temperature, it draws 13.7 mA (equivalent to 41 mW).
A power-down feature is provided; applying a high level to the power-down input (above half the supply voltage) initiates a low current sleep mode, drawing only 20 µA.
The AD8313 is fabricated using Analog Devices’ advanced 25 GHz silicon bipolar IC process and is available in an 8-lead MSOP package. The operating temperature range is -40°C to +85°C.
Features
- Wide bandwidth: 0.1 GHz to 2.5 GHz minimum
- High dynamic range: 70 dB to ±3.0 dB
- High accuracy: ±1.0 dB over 65 dB range (@ 1.9 GHz)
- Fast response: 40 ns full-scale typical
- Controller mode with error output
- Scaling stable over supply voltage and temperature
- Wide supply range: 2.7 V to 5.5 V
- Low power consumption: 40 mW at 3 V
- Power-down feature: 60 uW at 3 V
- Complete and easy to use
Applications
- RF transmitter power amplifier setpoint control and level monitoring
- Logarithmic amplifier for RSSI measurement in cellular base stations, radio links, and radar
|
