توضیحات
سنسورهاي PIR يا Passive Infra-Red براي تشخيص حرکت بر مبناي نور مادون قرمز ناشي از گرماي موجود در محيط کاربرد دارند. از همين رو استفاده از اين سنسور ها در سيستم هاي امنيتي براي تشخيص حرکت انسان و يا ورود هاي غير مجاز بسيار رايج مي باشد. راه اندازي اوليه و کاليبره شدن اين سنسورها چيزي در حدود 10 تا 60 ثانيه به طول مي انجامد و در طي اين مدت براي تنظيم دقيق نبايد در شعاع ديد آنها حرکتي انجام پذيرد.

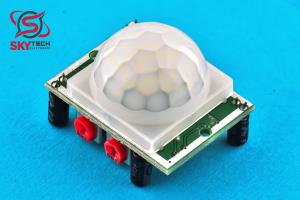

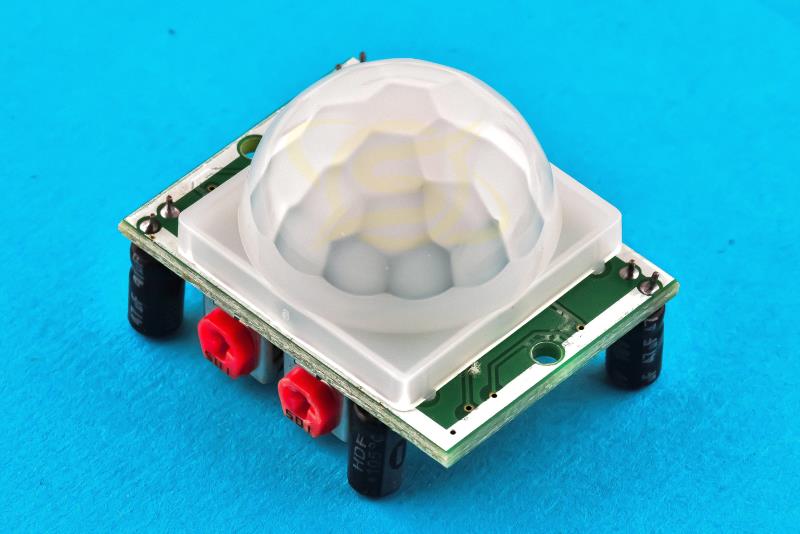

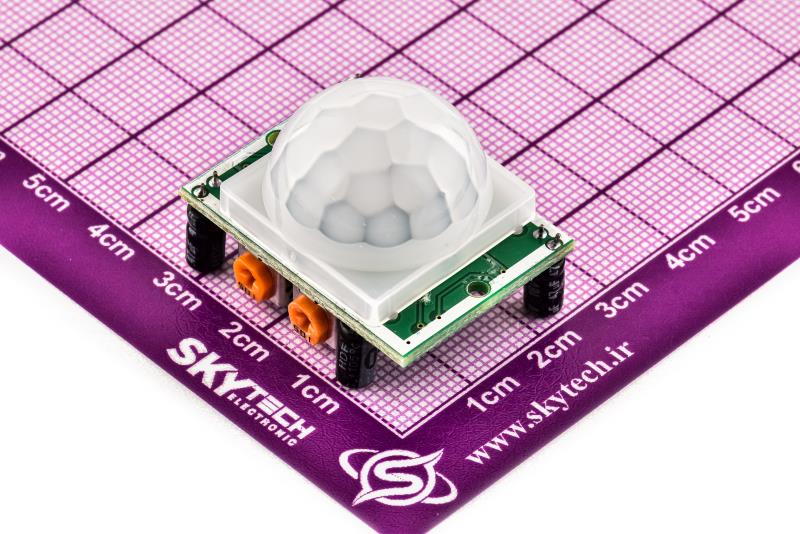

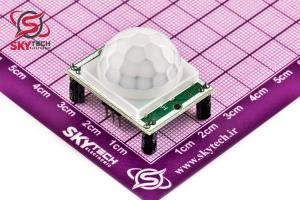

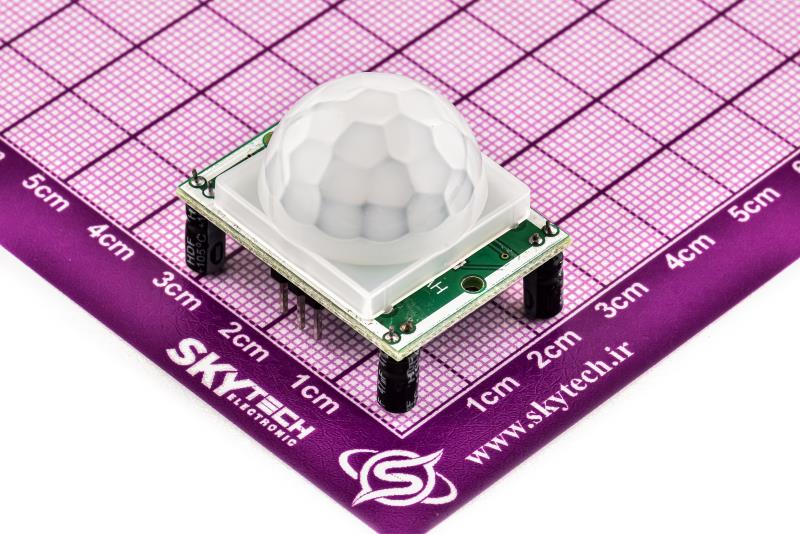

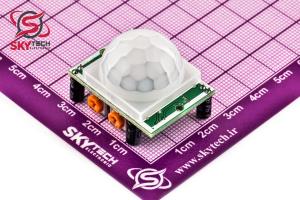

سنسور حرکت مادون قرمز پيروالکتريک HC-SR501 يک ماژول موثر، ارزان قيمت و قابل تنظيم براي تشخيص حرکت در محيط مي باشد ، اندازه کوچک و طراحي فيزيکي اين ماژول به شما اين امکان را مي دهد به راحتي از آن در پروژه خود استفاده نماييد.

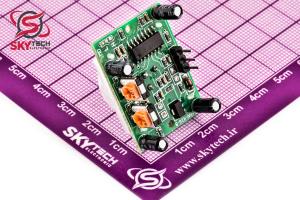

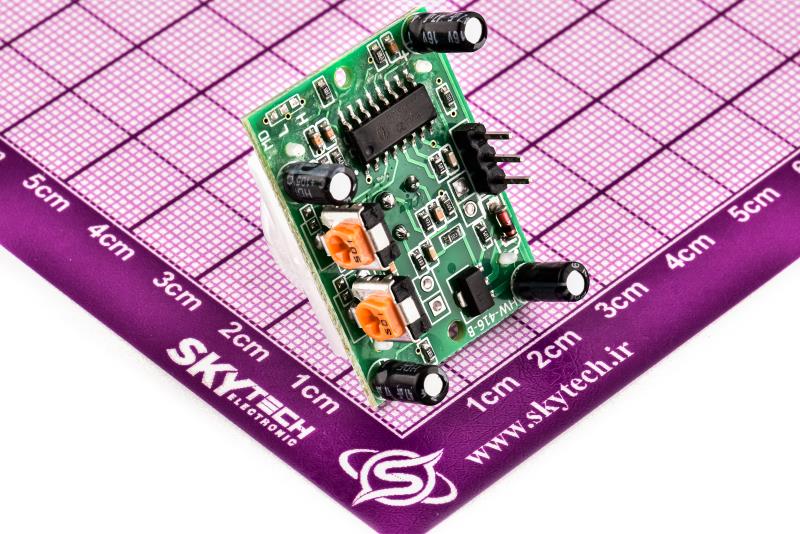

خروجي اين سنسور تشخيص حركت مي تواند مستقيما به يکي از پايه هاي ميکروکنترل متصل گردد و در صورت تشخيص هر نوع حرکتي توسط سنسور مقداراين پين يک مي گردد. دو پتانسيومتر موجود بر روي برد اين امکان را به شما مي دهد تا بتوانيد حساسيت و زمان انتظار براي ايجاد تاخير پس از تشخيص يک حرکت را تنظيم نماييد.
مشخصات:
سنسور به همراه برد راه انداز
حساسيت و زمان انتظار قابل تنظيم
ولتاژ کاري: 5 تا 20 ولت دي سي
مسافت تحت پوشش: 3 تا 7 متر قابل تنظيم
زاويه تشخيص: 120 درجه
زمان انتظار براي تشخيص حرکت بعدي: 0.3 تا 18 ثانيه قابل تنظيم
کاربردها:
سيستم هاي امنيتي و ساخت دزدگير
روشن نمودن چراغ هاي منازل ، پارگينگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخيص حرکت
کنترل و اتوماسيون صنعتي
سيستم ها هشدار
درب هاي اتوماتيک
نور پردازي هوشمند
و ...
Description
HC-SR501 is based on infrared technology, automatic control module, using Germany imported LHI778 probe design, high sensitivity, high
reliability, ultra-low-voltage operating mode, widely used in various auto-sensing electrical equipment, especially for battery-powered automatic
controlled products.
Application:
Automatically sensing light for Floor, bathroom, basement, porch, warehouse, Garage, etc, ventilator, alarm, etc.
Features:
- Automatic induction: to enter the sensing range of the output is high, the person leaves the sensing range of the automatic delay off high,
output low.
- Photosensitive control (optional, not factory-set) can be set photosensitive control, day or light intensity without induction.
- Temperature compensation (optional, factory reset): In the summer when the ambient temperature rises to 30 ° C to 32 ° C, the detection
distance is slightly shorter, temperature compensation can be used for performance compensation.
-Triggered in two ways: (jumper selectable)
- non-repeatable trigger: the sensor output high, the delay time is over, the output is automatically changed from high level to low level;
- repeatable trigger: the sensor output high, the delay period, if there is human activity in its sensing range, the output will always remain
high until the people left after the delay will be high level goes low (sensor module detects a time delay period will be automatically
extended every human activity, and the starting point for the delay time to the last event of the time).
- With induction blocking time (the default setting: 2.5s blocked time): sensor module after each sensor output (high into low), followed by a
blockade set period of time, during this time period sensor does not accept any sensor signal. This feature can be achieved sensor output
time “and” blocking time “interval between the work can be applied to interval detection products; This function can inhibit a variety of
interference in the process of load switching. (This time can be set at zero seconds – a few tens of seconds).
- Wide operating voltage range: default voltage DC4.5V-20V.
- Micropower consumption: static current <50 microamps, particularly suitable for battery-powered automatic control products.
- Output high signal: easy to achieve docking with the various types of circuit.
Adjustment:
- Adjust the distance potentiometer clockwise rotation, increased sensing distance (about 7 meters), on the contrary, the sensing distance
decreases (about 3 meters).
- Adjust the delay potentiometer clockwise rotation sensor the delay lengthened (300S), on the contrary, shorten the induction delay (5S).
|
