گیت منطقی NOT

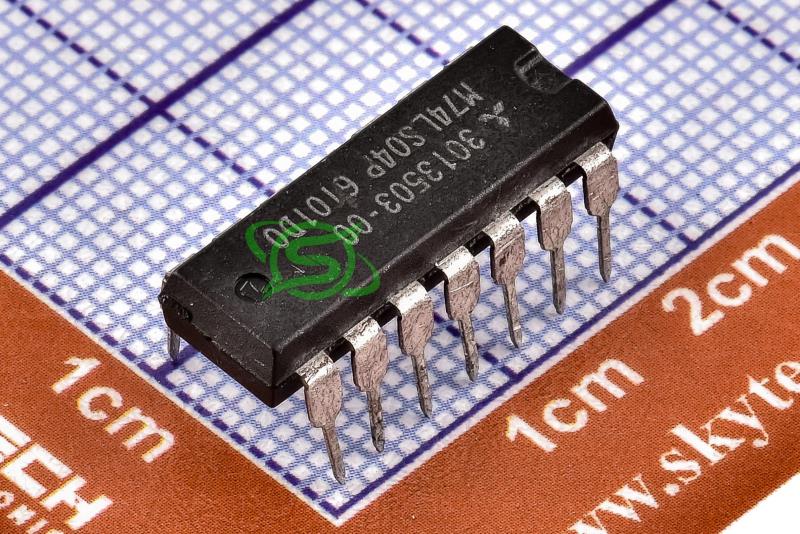

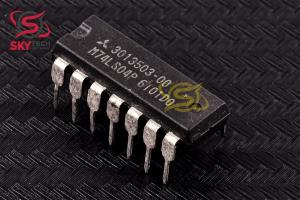

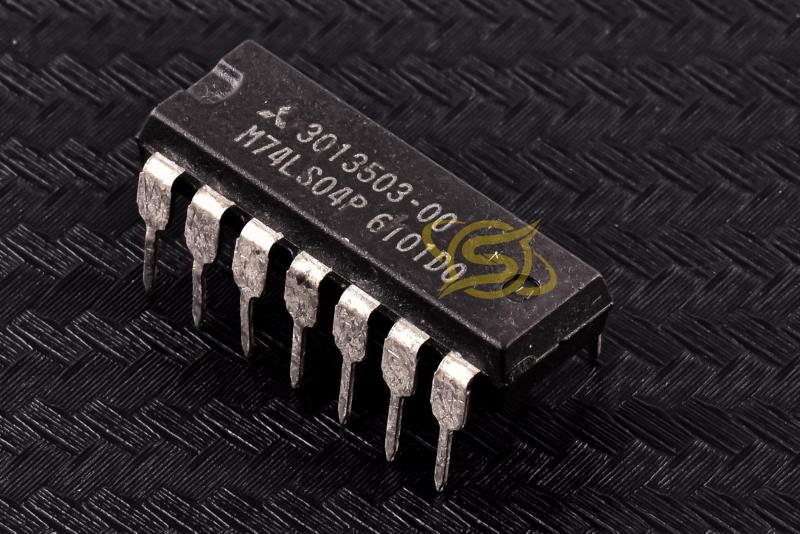

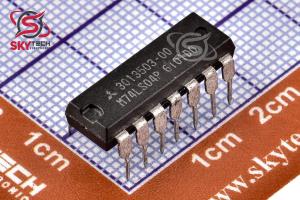

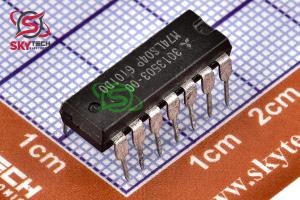

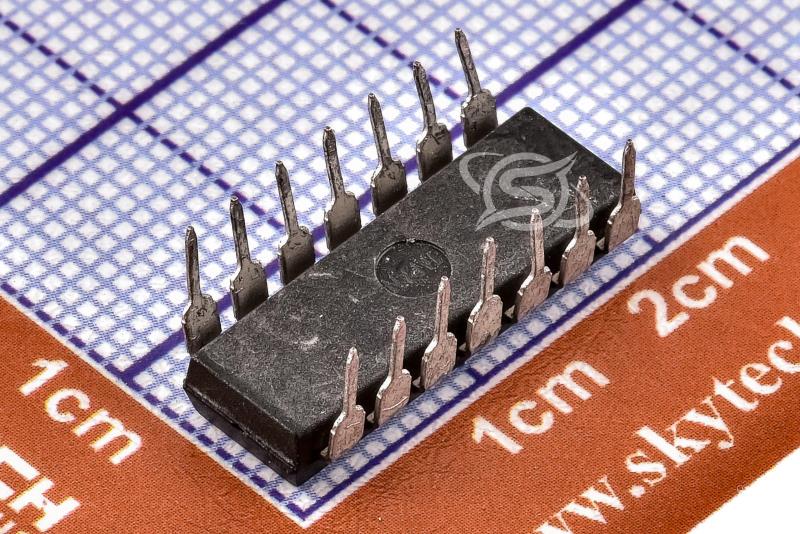

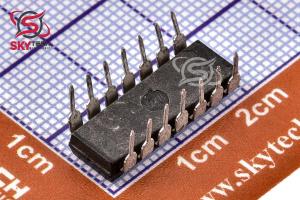

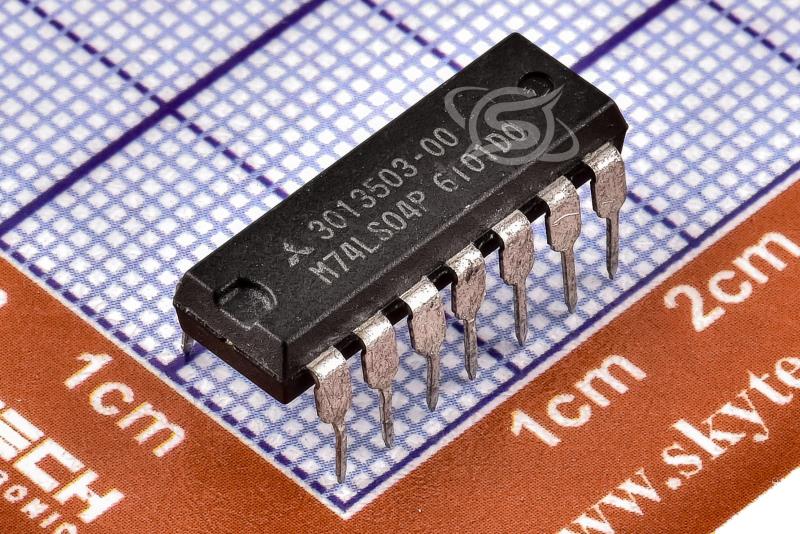

M74LS04P
Hex Inverting Gates
کیفیت: Refurbished پکیج: PDIP-14
قیمت تک فروشی 390,047 ریال
قیمت عمده 372,330 ریال (10 به بالا)
قیمت ویژه 365,243 ریال (100 به بالا)
قیمت فوق العاده361,700 ریال (1000 به بالا)
 قیمت تک فروشی 0.358 تتر با تخفیف
1.891.81.761.75
|
توضیحات
M74LS04P يک تراشه منطقي ديجيتال است که توسط شرکت‌هاي مختلفي از جمله STMicroelectronics توليد مي‌شود. اين تراشه يک اينورتر هگز (شش‌گانه) است، به اين معني که شامل شش گيت منطقي NOT (اينورتر) مستقل است.
عملکرد و ويژگي‌ها:
نوع گيت: اينورتر (NOT)
تعداد گيت‌ها: شش گيت مستقل
ولتاژ تغذيه: 4.75 ولت تا 5.25 ولت (معمولاً 5 ولت)
نوع بسته‌بندي: PDIP (بسته‌بندي پلاستيکي دو رديفه) با 14 پايه
خانواده منطقي: TTL (منطق ترانزيستور-ترانزيستور) شاتکي کم توان (LS)
کاربردها:
معکوس کردن سيگنال‌هاي منطقي
ساخت نوسان‌سازها
طراحي مدارهاي منطقي ديجيتال
استفاده در ريزپردازنده‌ها و سيستم‌هاي ديجيتال
کاربردهاي رايج:
معکوس کردن سيگنال‌ها: در بسياري از مدارهاي ديجيتال، نياز به معکوس کردن سيگنال‌ها وجود دارد. M74LS04P براي اين منظور بسيار مناسب است.
نوسان‌سازها: با استفاده از گيت‌هاي NOT مي‌توان مدارهاي نوسان‌ساز ساخت که سيگنال‌هاي مربعي توليد مي‌کنند.
مدارهاي منطقي: M74LS04P در ترکيب با ساير گيت‌هاي منطقي مي‌تواند براي ساخت مدارهاي پيچيده‌تر مورد استفاده قرار گيرد.
سازگاري TTL: سري LS TTL يکي از رايج ترين و پرکاربردترين خانواده‌هاي منطقي ديجيتال است، بنابراينM74LS04P با بسياري از قطعات ديگر سازگار است.
Description
The M74LS04P is a digital logic chip manufactured by various companies, including STMicroelectronics. The chip is a hex inverter, meaning it contains six independent NOT logic gates.
Performance and Features:
Gate Type: Inverter (NOT)
Number of Gates: Six independent gates
Supply Voltage: 4.75 V to 5.25 V (typically 5 V)
Package Type: 14-pin PDIP (Plastic Double Inline Package)
Logic Family: TTL (Transistor-Transistor Logic) Low-Power Schottky (LS)
Applications:
Inverting logic signals
Building oscillators
Designing digital logic circuits
Used in microprocessors and digital systems
Common Applications:
Inverting signals: In many digital circuits, there is a need to invert signals. The M74LS04P is very suitable for this purpose.
Oscillators: Using NOT gates, oscillator circuits can be built that produce square signals.
Logic circuits: The M74LS04P can be used in combination with other logic gates to build more complex circuits.
TTL compatibility: The LS TTL series is one of the most common and widely used digital logic families, so the M74LS04P is compatible with many other components.
|
